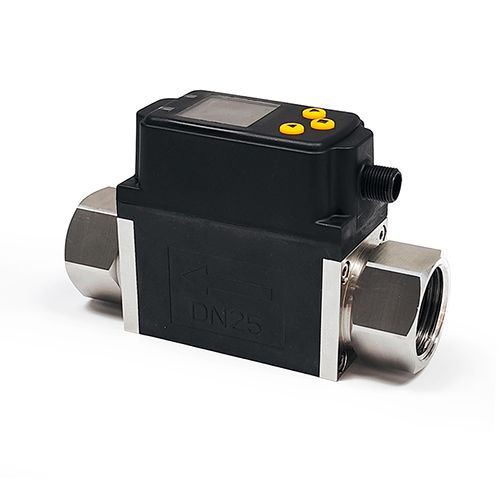

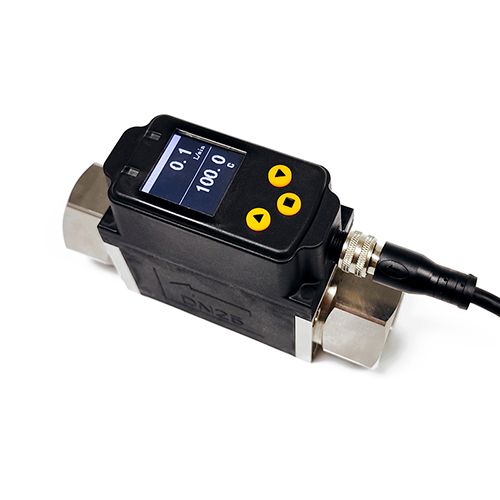

FXH02涡街流量温度传感器产品特点：

1、IO-LINK通信 智能工业4.0

2、数字通信 模拟量一体式

3、温度和流量 一体式传感器

4、TFT彩屏显示 显示清晰锐利

5、高精度 稳定性好

6、中文+图形界面 傻瓜式菜单

7、IP67设计 全防水壳体

8、耐结垢 耐腐蚀

9、手机扫码安装指导功能，在线工程师专业服务

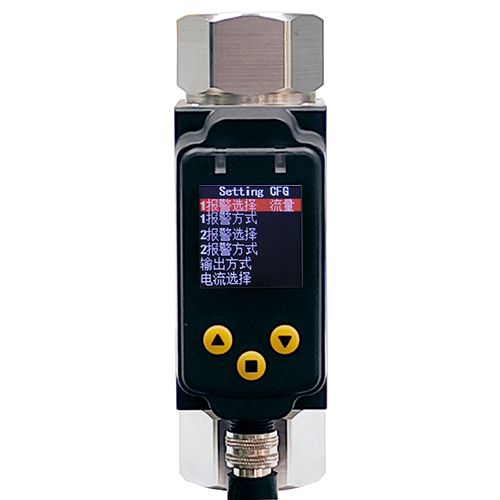

彩色TFT屏幕显示| 中文显示菜单，更友好、适合国内用户使用

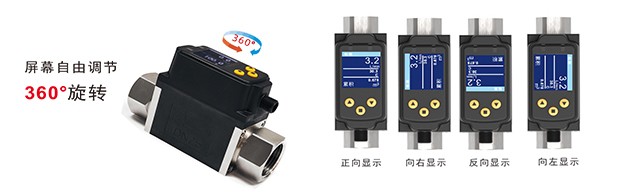

屏幕可以旋转显示 | 适合各种方向管道

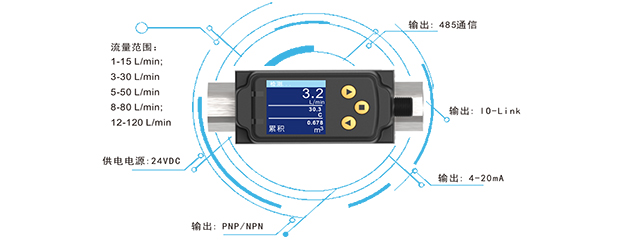

支持4-20mA信号、485、IO-Link通讯 | 双向通信 、标准化接口、状态/监测自诊断

新款FXH流量温度传感器除了提供流量和温度4-20mA信号或者485通信，报警开关输出以外，还接入IO-Link通讯技术外，同时也增加累计流量的功能，可满足更多不同行业用户的需求。

支持4-20mA信号、485、IO-Link通讯 | 高精度数据传输、降低成本、 简易参数设置

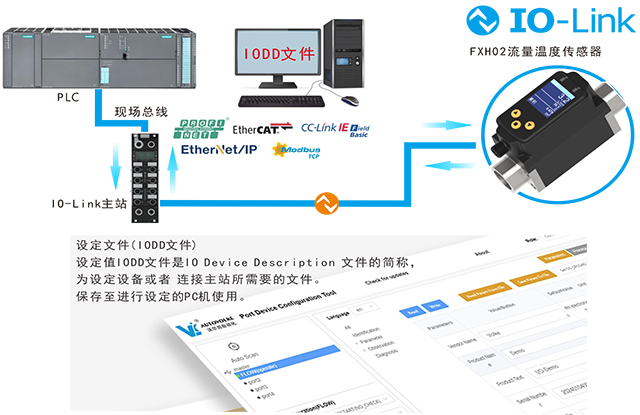

IO-Link参数值和设置可通过专用软件轻松更改。可从数据存储中使用IO-Link主站的相同参数，无需额外设置即可立即更换传感器，操作简单方便。

流量参数：

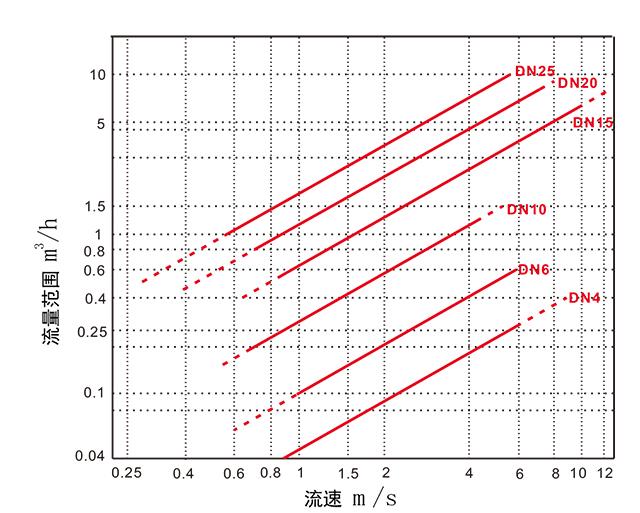

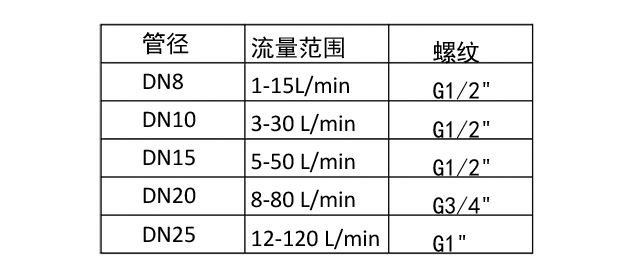

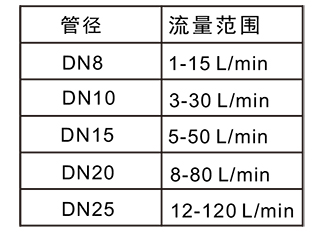

测量范围：量程对照表

精确度：3级

温度参数：

测量范围：0~100C、-10~90°C、客户定制

精度：≤1°C

显示：TFT/1.44寸(分辨率128*128)

开关时间：0N：>5s(1~3s)；0FF：>5s(1~5s)

输出：4~20mA，485通讯，IO-Link

报警接点类型：NPN，PNP

接点容量：24V/50mA

绝缘阻抗：100VDC时，50MΩ

功耗：3W(24VDC)

接口方式：G1/2、G3/4、G1内螺纹

壳体材质：PPS塑料

底座材质：304不锈钢+PP

环境条件：-20~60℃，<85%RG

防护等级：IP67

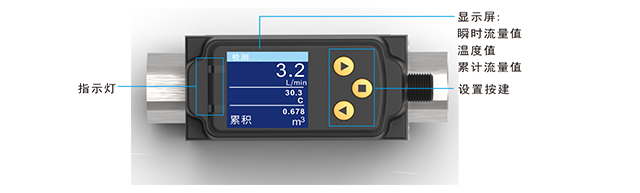

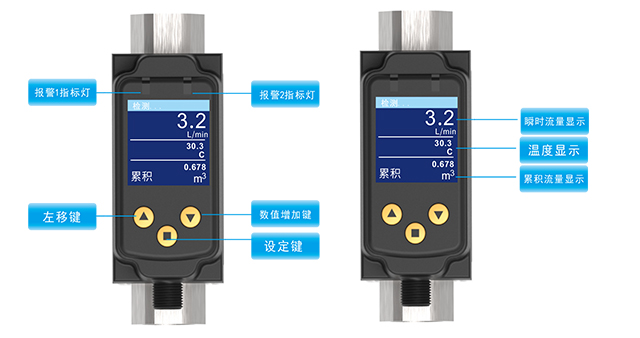

面板介绍  |  瞬时流量显示，累积流量显示

FXH02流量温度传感器,TFT屏幕显示当前管道流量值流量或温度值，面板上有三个按键可以方便设定流量报警接点和温度报警接点。

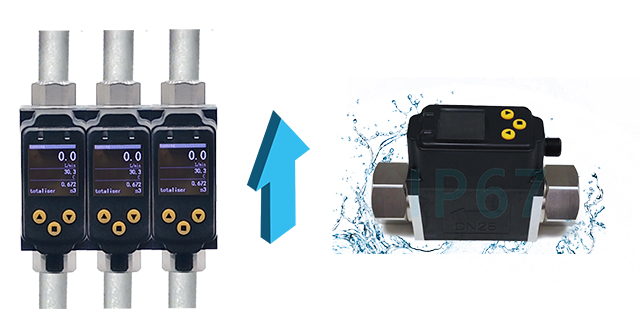

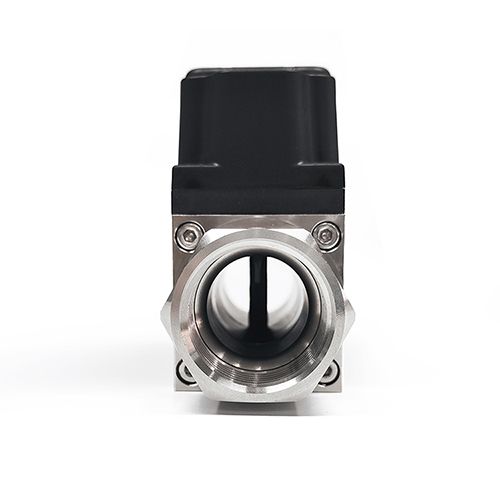

外壳防护等级IP67 | 卡门涡街原理体积小流量大，性能稳定可靠

FXH02流量温度传感器并列安装，结构紧凑，传感器外壳防护等级为IP67 恶劣环境下的使用。

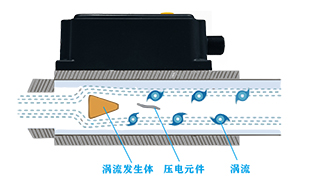

工作原理：

FXH02流量温度传感器，利用西奥多·冯·卡门(THEODORE VON KARMAN)于1912年从理论上证明的一个定律。在流动的流体中存在柱状障碍物涡流发生体时，在下游生成交替涡流。流体的流速与涡流频率互成比例。利用压电元件检测出涡流脉冲数量，再进得电路放大运算得出流体的流量。

结构说明：

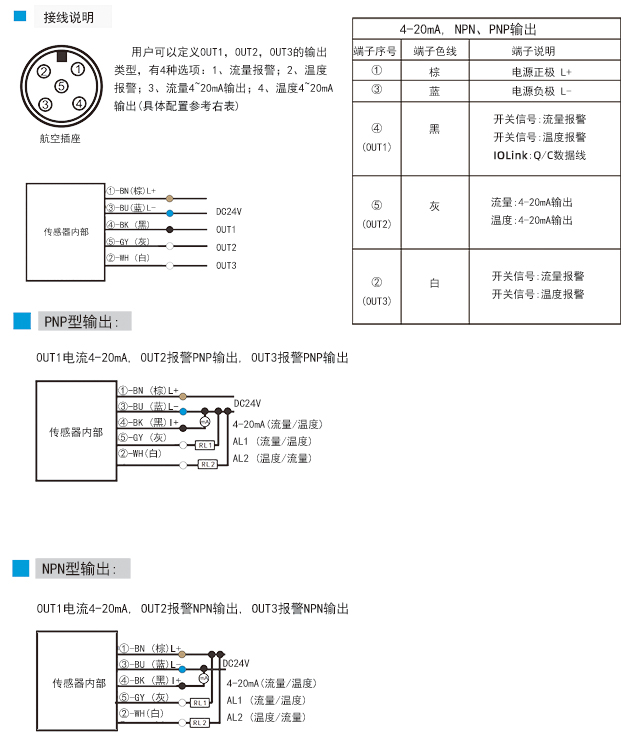

接线图：

注意：应用时4~20mA允许负载电阻＜400欧姆：开关量输出负载≤50mA；I0-Link 4号端子(黑线)进行C/0通讯时开关量无效！

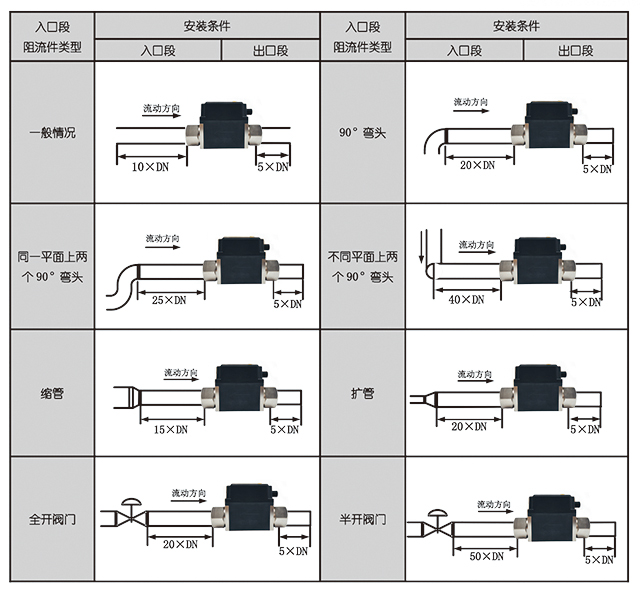

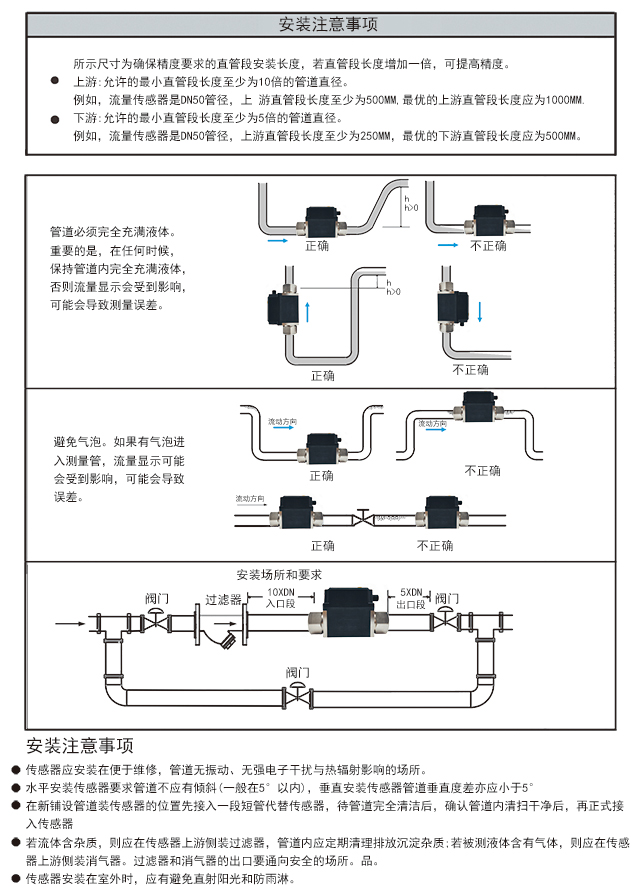

安装说明：

为了保证FXH02涡街流量传感器的测量精度，减少乱流，气泡对流量传感器影响对下游的直管段如下要求：

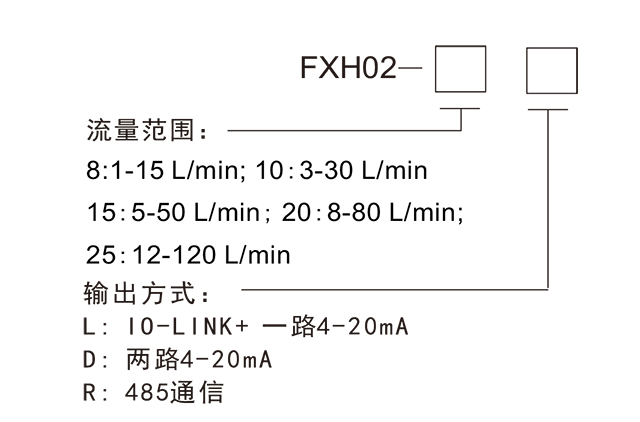

选型说明：

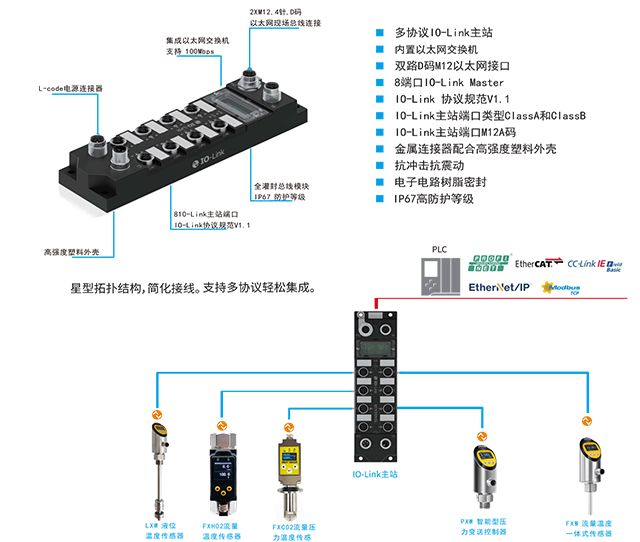

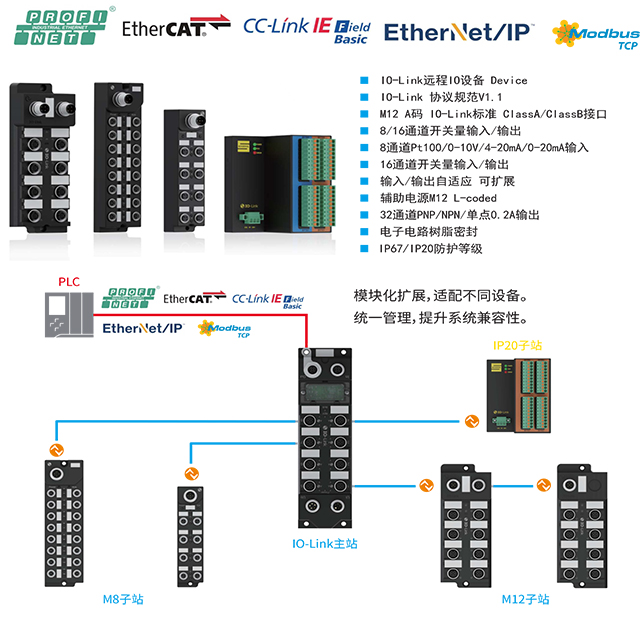

IO-Link 主站：

IO-Link 子站：

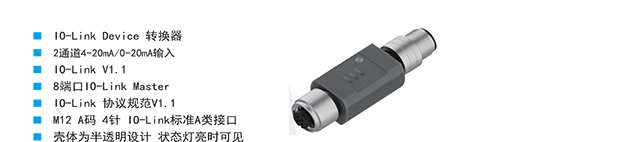

IO-Link 连接器：

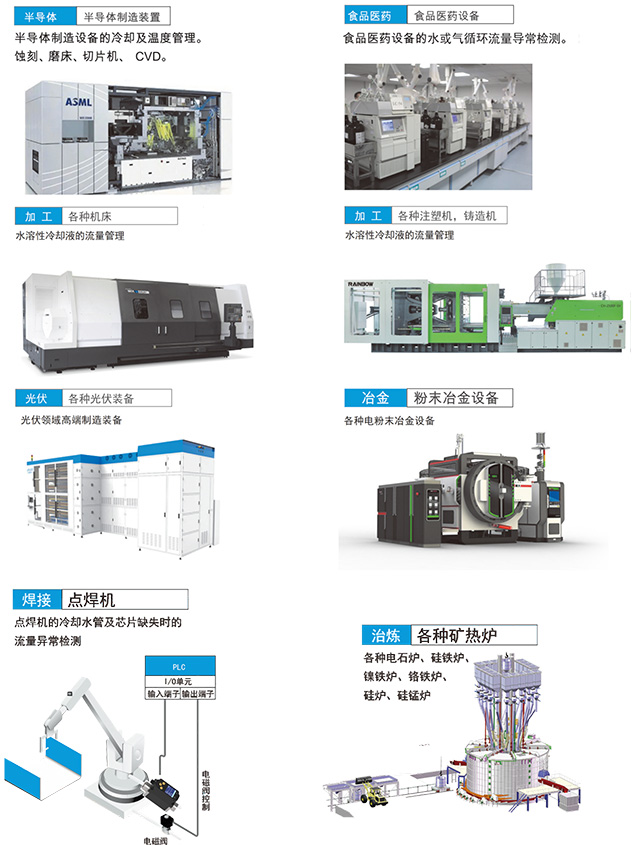

应用案例：
