FXW 流量温度一体式传感器

型号:FXW
产品介绍:
FXW 智能型流量温度一体式传感器提供流量4-20mA信号及报警开关量输出,温度4-20mA信号及报警开关量输出,并采用OLED实时显示流体流速及温度,并可以通过表头设定报警接出输出,实现管道当中温度流量一体式的监控功能。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
咨询热线:400-060-7358

FXW智能型流量温度一体式传感器特点:



1、温度和流量; 一体式传感器

2、自发光OLED;显示清晰锐利

3、温度&流量智能显示报警接点输出

4、中文+图形界面;傻瓜式菜单

5、数字通信;模拟量一体式

6、高精度探头稳定性好、寿命长、防结构探头耐结垢、耐腐蚀性好

7、全灌封设计全防水壳体

8、耐压高、高压型可耐压60MPa

9、手机扫码安装指导功能;无需说明书在线工程师专业服务



主 要 技 术 参 数:

流量参数:


测量范围:水:0.03~1.5m/s;  油:0.03~3m/s

显示:OLED显示

开关时间:ON:≥5s(1~13s);OFF:≥5s(1~15s)

输出:一个报警接点,4-20mA(可设置)

报警接点:继电器,NPN,PNP

接点容量:0.15A/125VAC,0.5A/30VDC

绝缘阻抗:100VDC时,50MΩ



温度参数:


测量范围:-20 ~100 ℃、客户定制

显       示:OLED显示

开关时间:ON:≥5s(1~13s);OFF:≥5s(1~15s)

输       出:一个报警接点,4-20mA(可设置)

报警接点:继电器,NPN,PNP

接点容量:0.15A/125VAC,0.5A/30VDC

绝缘阻抗:100VDC时,50MΩ


其它参数:



工作电压: 24VDC

功     耗: 3W(24VDC)

接口方式: M18X1.5内螺纹

壳体材质: 304不锈钢

探头材质: 304不锈钢

环境条件: -20~85℃,≤85%RH

防护等级: IP67

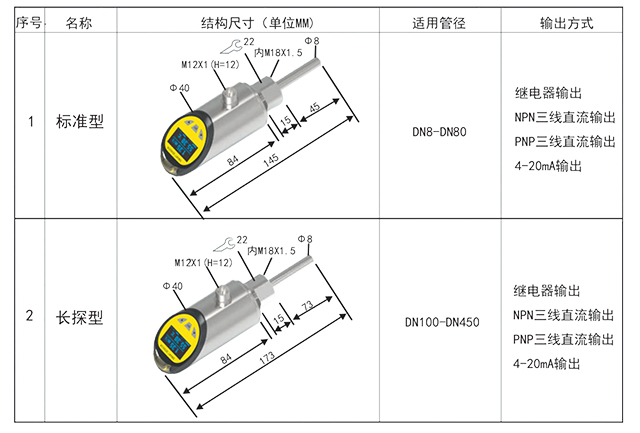

结 构 说 明:

流量温度传感器结构图

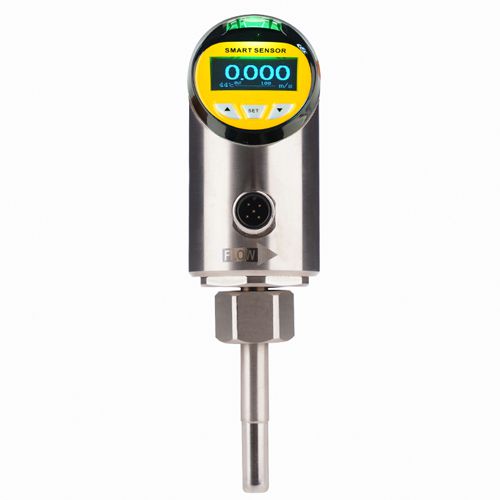

面 板 介 绍:


FXW流量温度一体式传感器,采用OLED显示屏显示当前管道的流量值或温度值,面板上有三个按键,可以方便设定流量报警接点和温度报警接点

接 线 图:

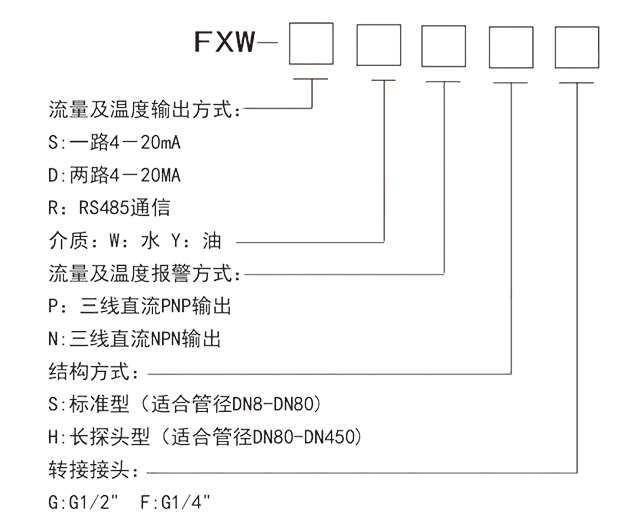

选 型 说 明:

6 副本.jpg
附 件 说 明:
