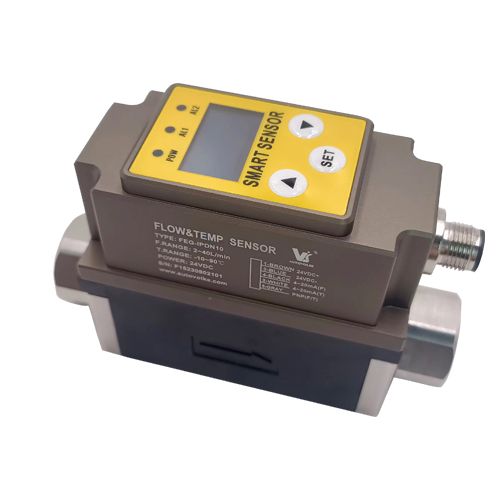

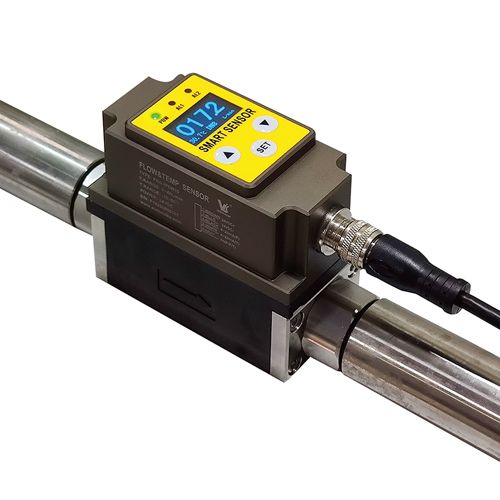

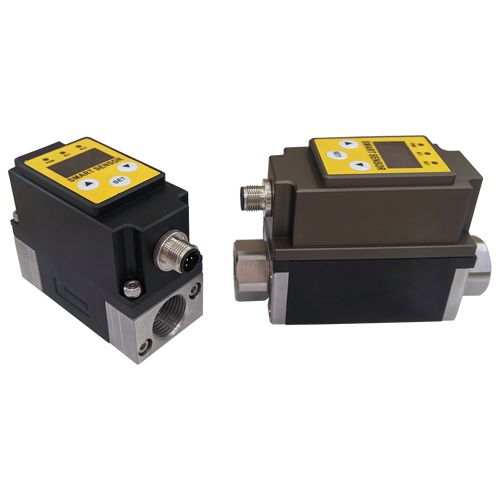

FXH 涡街流量传感器

型号:FXH
产品介绍:

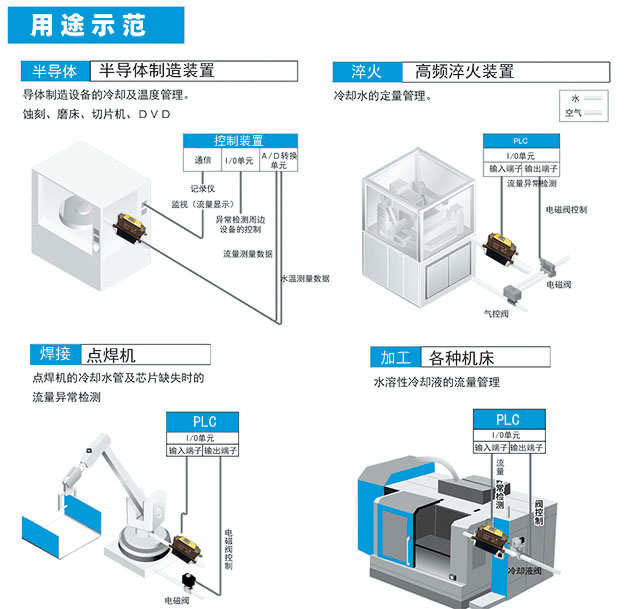

FXH涡街流量传感器结构简单、精确度高、安装维修使用方便等特点,可对管道中的液体流动及温度情况进行实时监控,提供流量和温度4-20mA信号或者485通信,报警开关输出,并采用OLED实时显示流体流量及温度,实现管道当中温度流量一体式的监控功能。被广泛应用于新能源、光伏、储能、石油化工、电力、治金、钢厂、食口品加工等行业。
咨询热线:400-060-7358

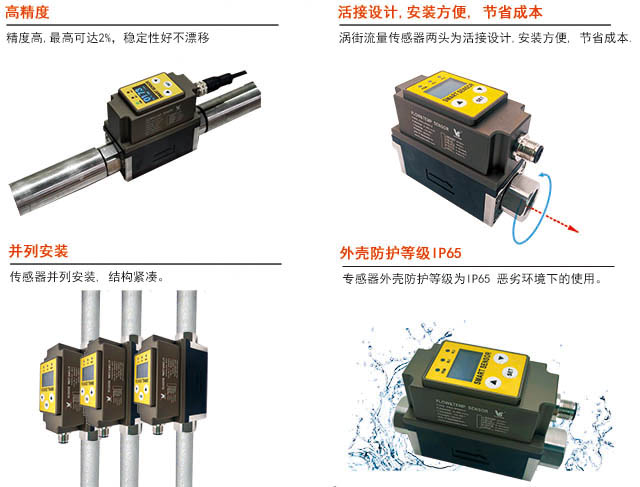

FXH涡街流量传感器产品特点:

1、温度和流量一体式传感器

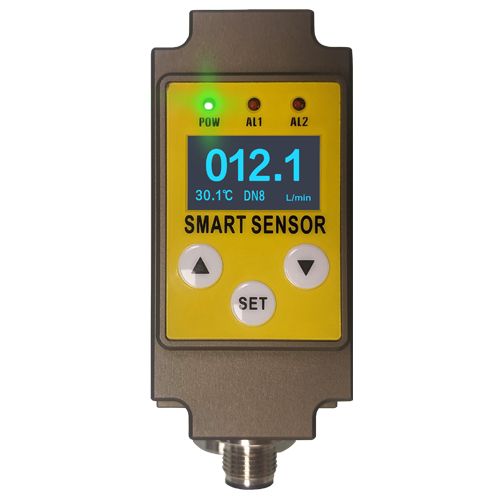

2、自发光OLED;显示清晰锐利

3、温度智能显示报警接点输出

4、流量智能显示报警接点输出

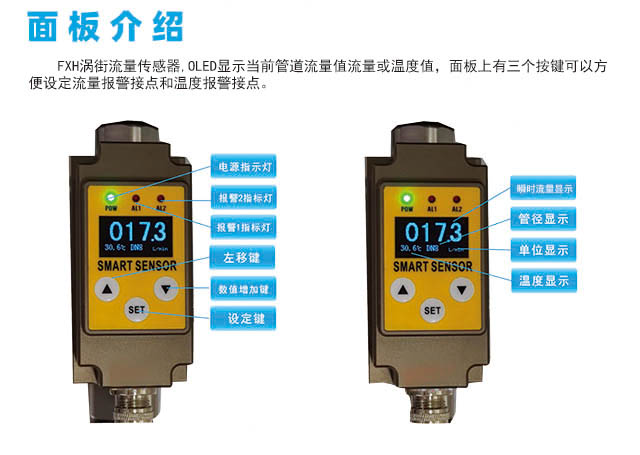

5、中文+图形界面;傻瓜式菜单

6、数字通信;模拟量一体式

7、精度高稳定性好

8、耐结垢,耐腐蚀

8、全灌封设计全防水壳体

9、耐压高

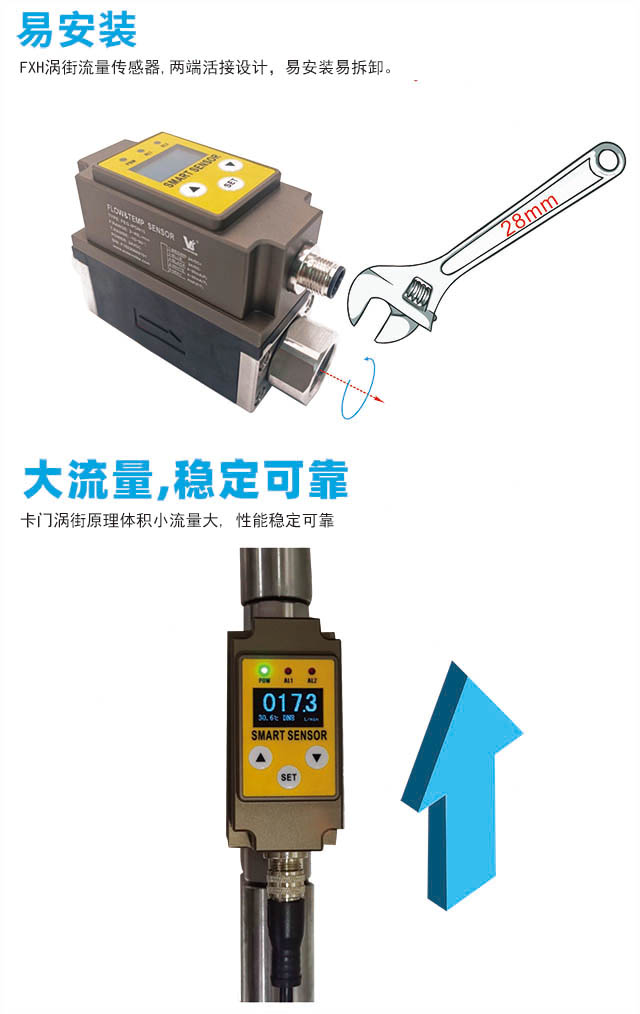

10、手机扫码安装指导功能;无需说明书在线工程师专业服务






技术参数

流量参数:

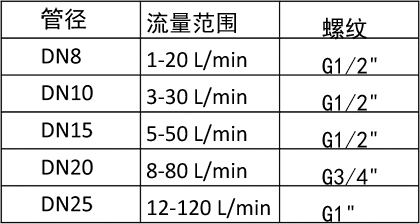

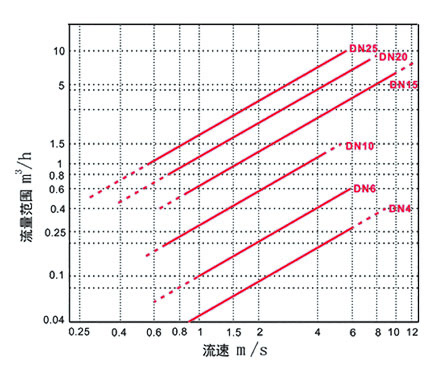

测量范围:详情请参考对照表


精确度:1.5级,2级

显示:OLED128×64

开关时间:ON:<5s(1-5s);OFF:<5s(1-5s)

输出:一个报警接点,4~20mA,485通讯,脉冲输出(可设置)

报警接点类型:NPN,PNP

绝缘阻抗:100VDC时,50MΩ


温度参数:

测量范围:0~100℃、-10~90℃、客户定制

精度:1℃

显示:OLED128×64

输出:一个报警接点,4~20mA,485通讯(可设置)

报警接点类型:NPN,PNP

绝缘阻抗:100VDC时,50MΩ


其它参数:

工作电压:24VDC

功耗:3W(24VDC)

接口方式:G1/2"、G3/4"、G1"内螺纹

壳体材质:铝合金

底座材质:304不锈钢+PP

环境条件:-20~85℃,<85%RH

防护等级:IP67

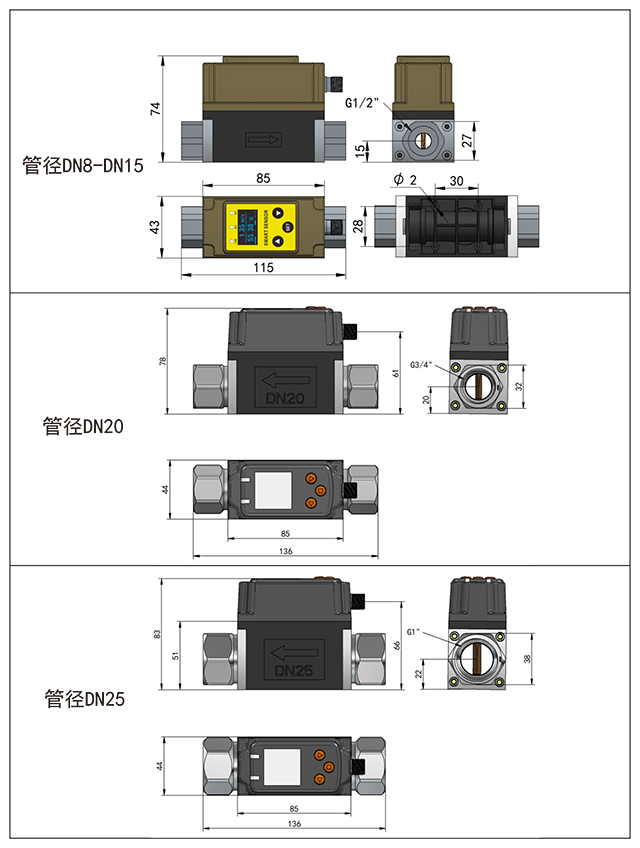

结构图:

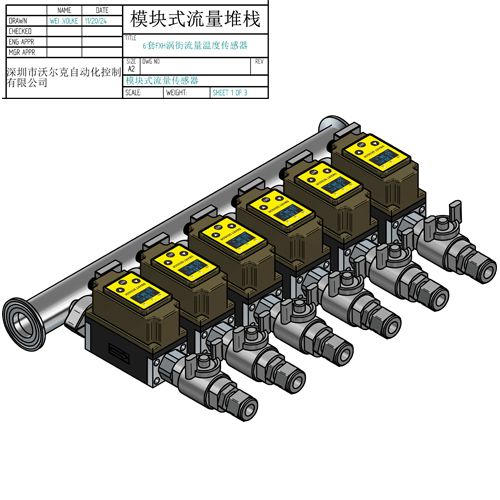

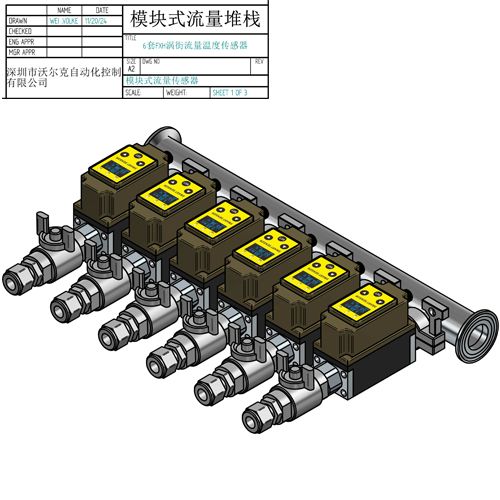

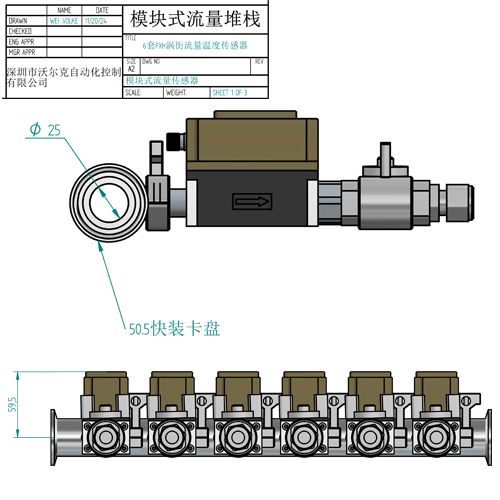

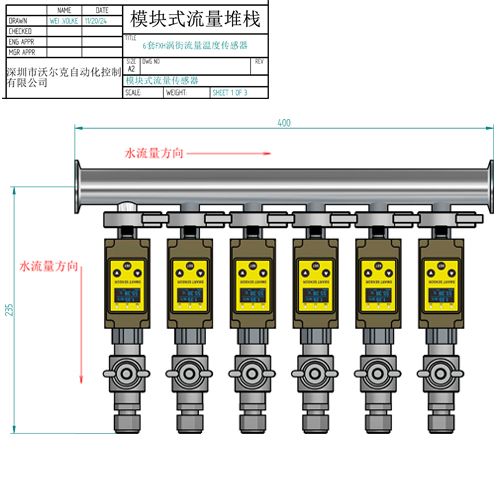

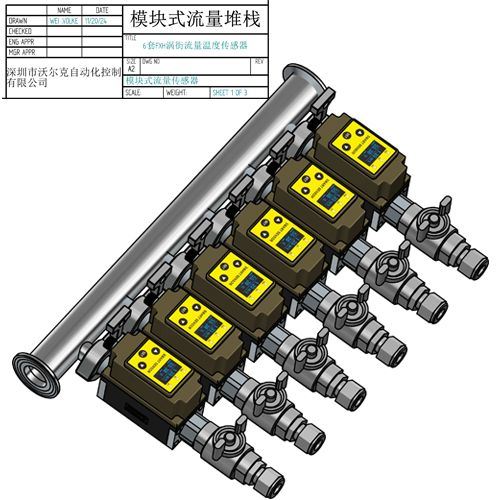

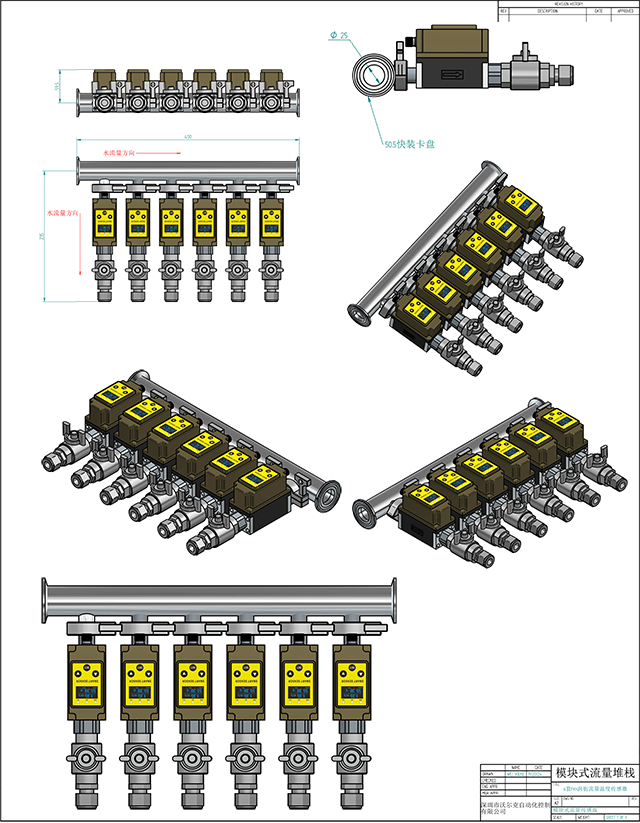

FXH 模块式流量堆栈结构:

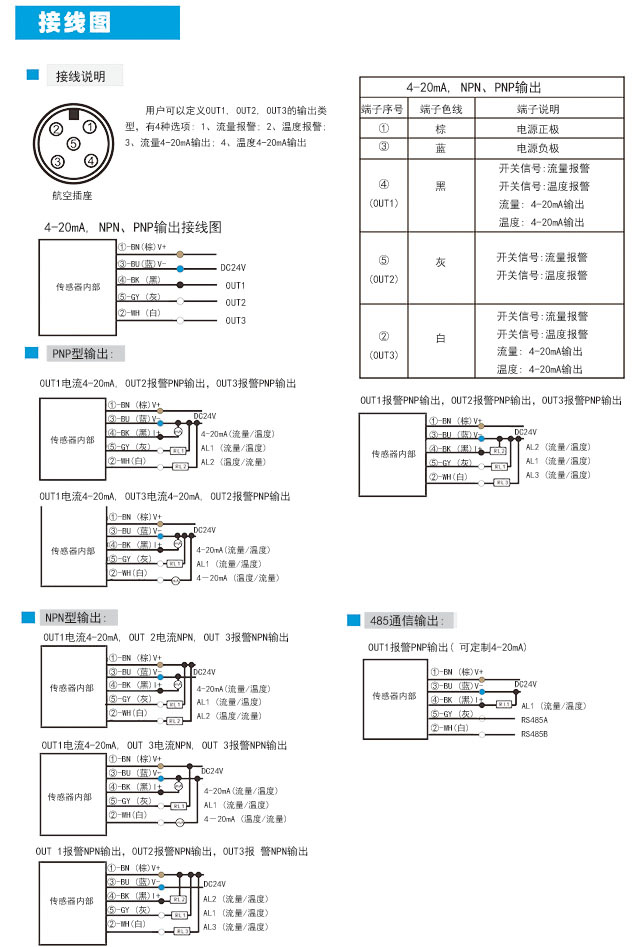

接线图:

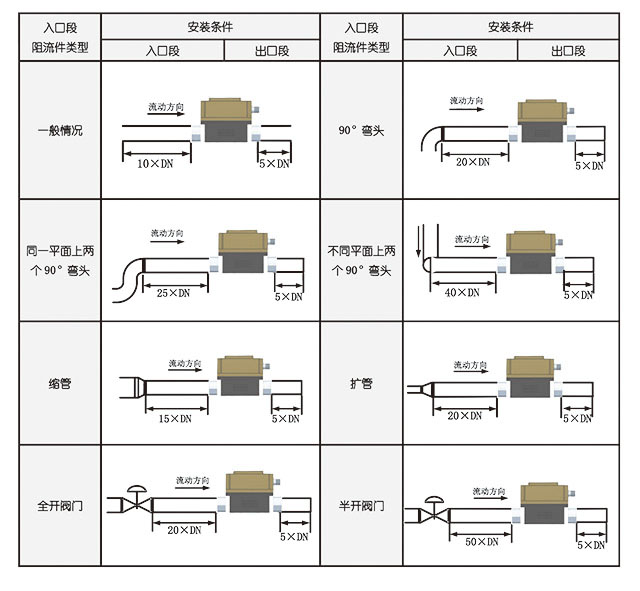

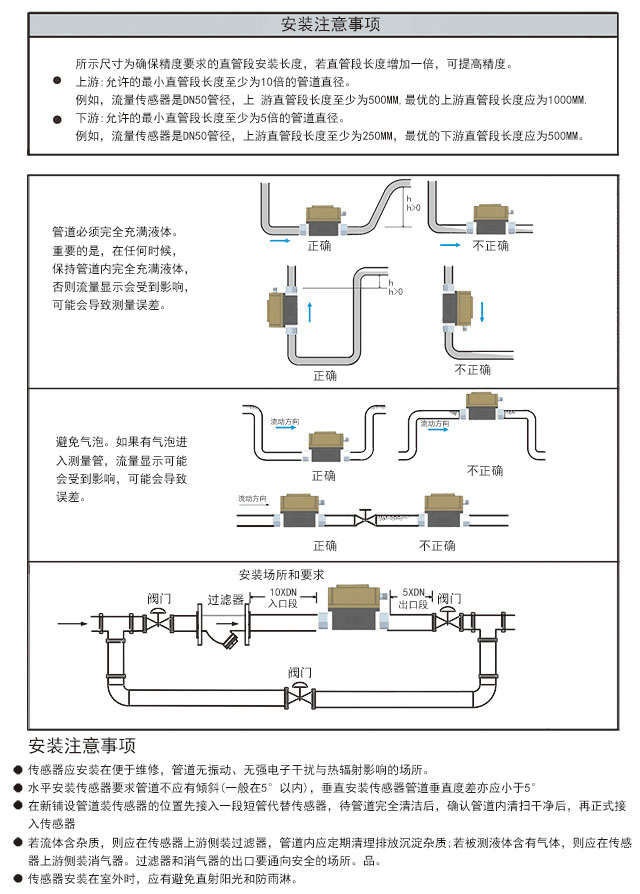

安装说明:

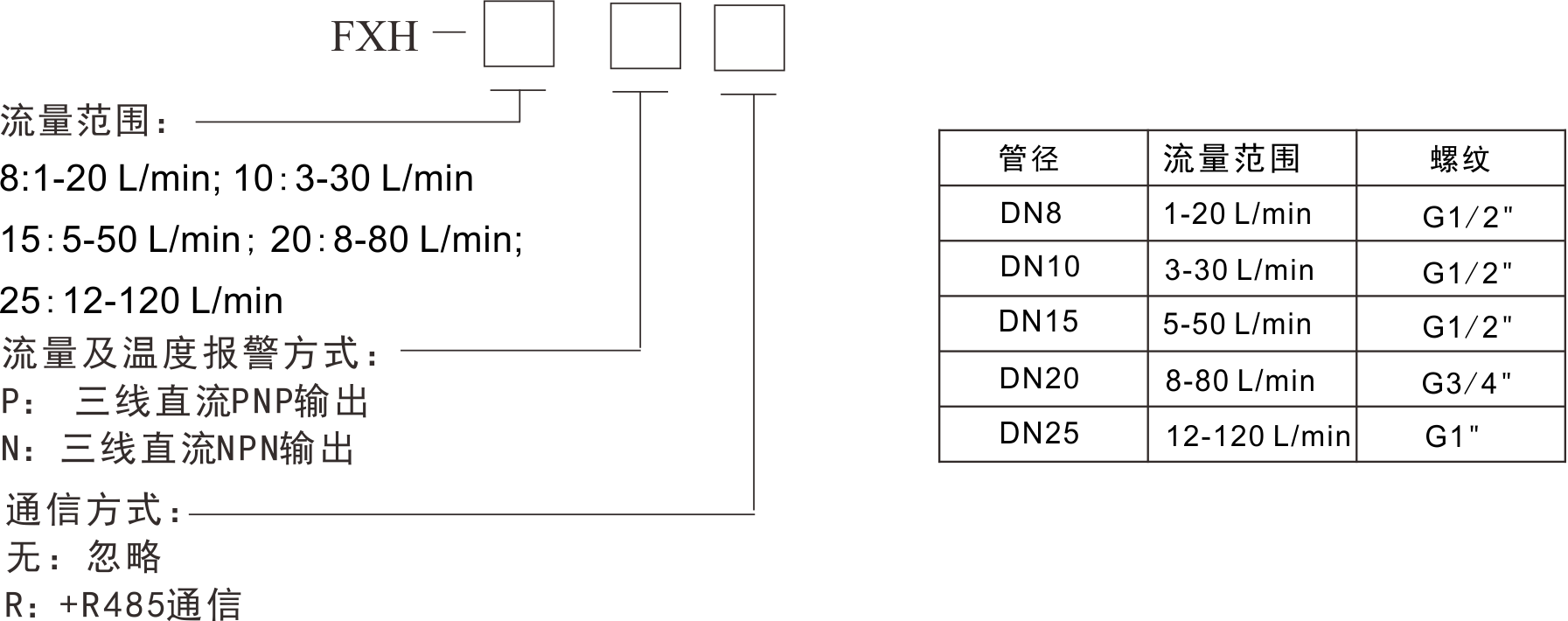

选型指南:
