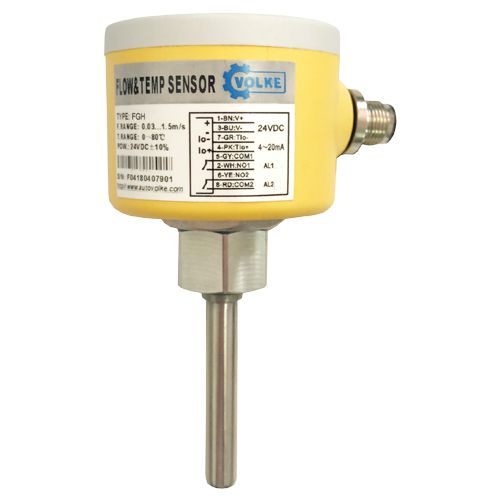

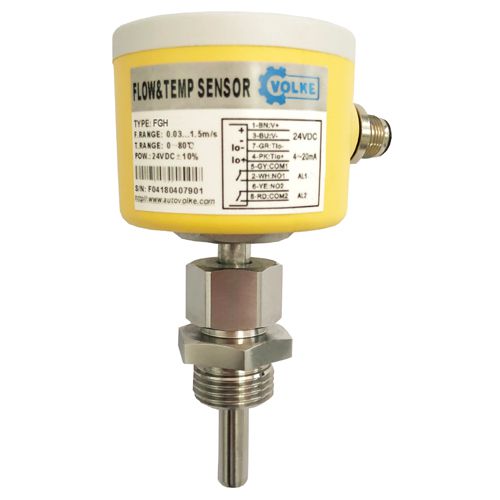

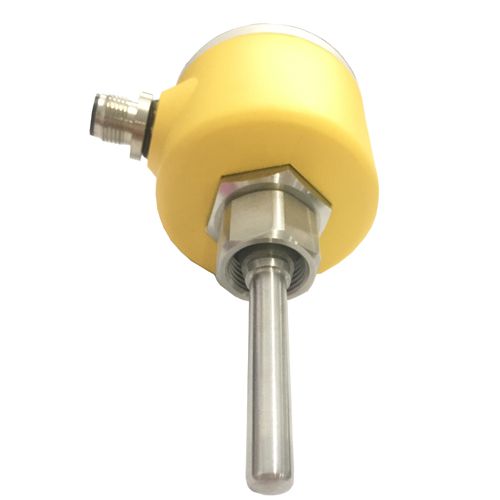

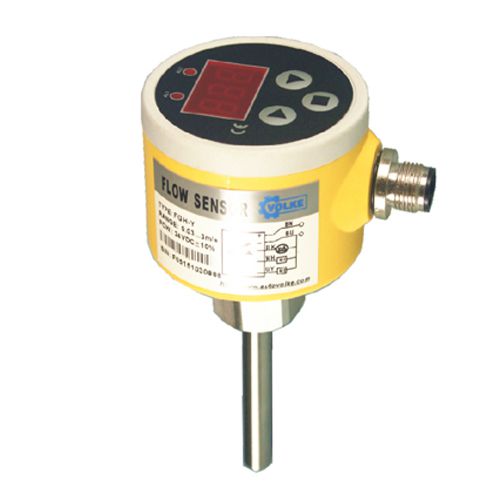

FGH 热导式流量控制器

型号:FGH
产品介绍:
FGH热导式流量控制器是在FGS热导式流量开关基础上,加装了集成微电子控制技术的智能控制器,实现了显示、变送、控制一体化。人机友好界面,自由设定各参数,自校正,自诊断报警输出,还可实现两对继电器控制输出接点,带自发光LED数码显示。
咨询热线:400-060-7358

FGH热导式流量控制器特性:

1、数码LED显示流量大小。

2、一路4-20mA模拟量输出。

3、可带二报警接点输出。

4、用管径范围大,任意调节设定点。

5、可选高压型,耐压最高达600Bar。

FGH 热导式流量控制器-1.png

技术参数:
测量范围:水:0 . 0 3 ~3 m / s
                  油:0 . 0 3 ~3 m / s
显       示:3位LED数码显示
耐       压: 普通型:4 M P a
                   特    殊:4 0 M P a
连接方式:螺纹 G 1 / 2 "
开关时间:O N :典型≥2 s(1 ~1 3 s)
                  O F F :典型≥2 s(1 ~1 5 s)
工作电压:2 4 V D C
功       耗:2 W ( 2 4 V D C )
输       出:4 ~2 0 m A输出
控制接点数: 2对P N P / N P N /继电器
接点容量: 1 A / 1 2 5 V A C,2 A / 3 0 V D C

绝缘阻抗: 1 0 0 V D C时,1 0 0 MΩ
工作温度: - 2 5 ~8 0℃
探头材料: 3 0 4不锈钢
壳体材料: P P
工作温度:- 1 0℃~6 0℃
环境条件:- 2 0 ~8 5℃,≤8 5 % R H
防护等级: I P 6 7

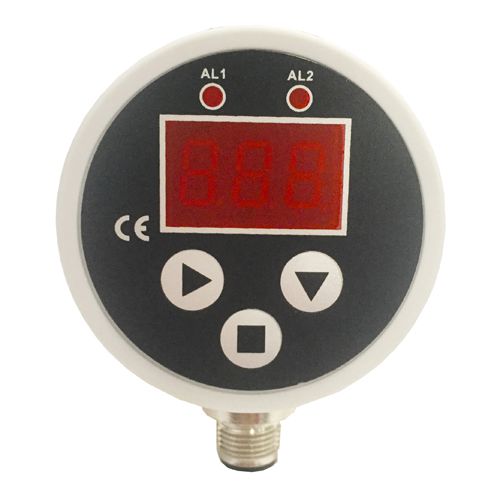

       FGH热导式流量控制器,配3位数码LED显示当前管道流量大小,面板上有三个按键,可以方便的设定流量报警接点,FGH热导式流量控制器可带两个报警接点输出及一路4~20mA

FGH 热导式流量控制器-2.png

结 构 图:


FGH 热导式流量控制器-4.png


接 线 图:

FGH 热导式流量控制器-3.png

选 型 说 明:

FGH 热导式流量控制器-5.png
