超声波流量计的安装和使用要点你知道多少?

2022-06-15
186次

超声波流量计广泛应用于燃油、化工、冶金、轻纺、造纸、环保、食品和市政管理、水利建设、河道疏浚等行业的流量测量。为确保流量计可靠、稳定运行,在选择安装地址时应注意以下几点:尽量避免磁性物体和强电磁场设备(如大型电机、大型变压器等),防止磁场影响传感器的工作磁场和流量信号。

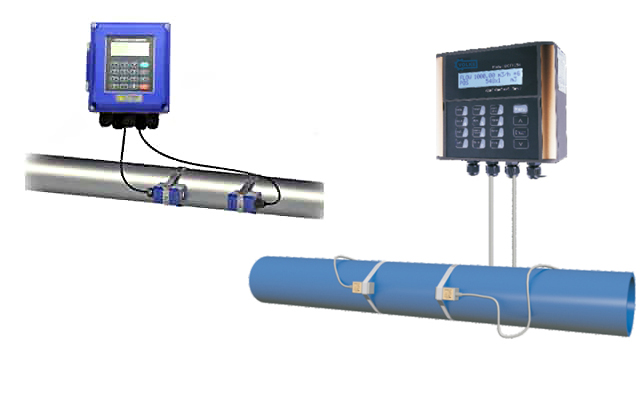

外夹式超声波流量计是一种非接触式测量表面,可用于测量不易接触和检测的流体流量和大口径流量。它不会改变流体的状态,不会造成压力损失,并且方便安装。它可以测量强腐蚀性和非导电介质的流量。其测量规模较大,管径范围为20mm至5m 。它可以测量各种液体和污水流量。超声波流量计测量的体积流量不受被测流体的温度、压力、粘度、密度和其他热物性参数的影响。

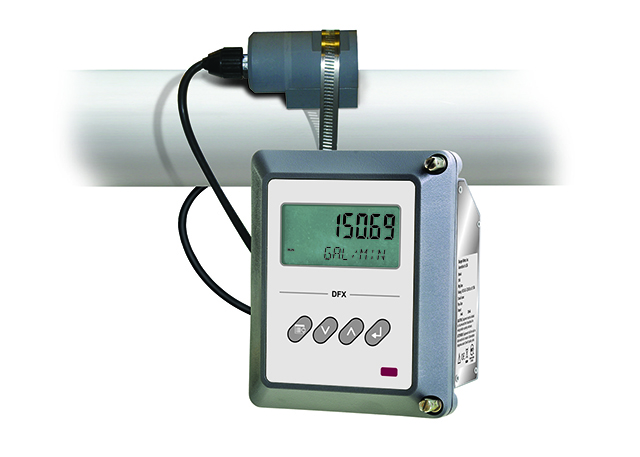

Doppler Ultrasonic Flow Meter - DFX.jpg

外夹式超声波流量计由传感器和转换器组成。根据法拉第电磁感应定律操作,用于测量大于5μ的电导率s/cm导电液体的体积流量是测量导电介质体积流量的传感表面。除测量一般导电液体的体积流量外,还可以测量强酸、强碱等强腐蚀性液体和泥浆、纸浆、纸浆等均匀液固两相悬浮液的体积流量。让我们看看安装和使用的要点。

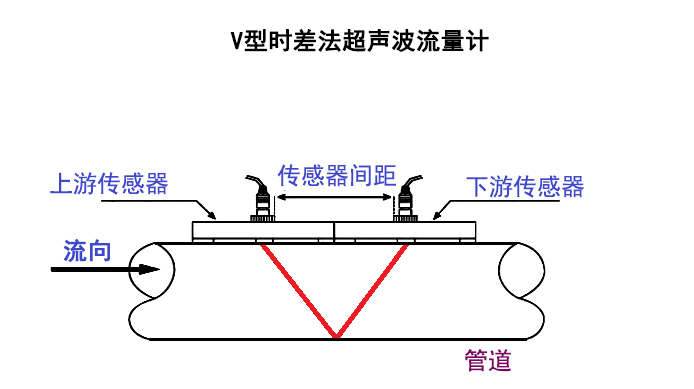

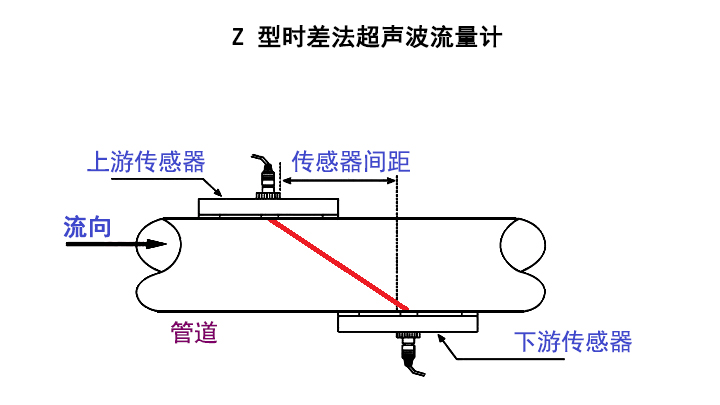

1、对于旧的工矿测量管道,尽量不使用2声层(V法)安装传感器,而使用1声层(Z法)。这种安装方式可以方便地接收超声波流量计流量传感器发出的超声波,并且可以保证超声波流量计主机的信号强度,确保高精度的测量值。


2、测量新管道时,当有油漆或锌穿越管道时,可先对管道表面进行粗纱处理,然后再继续进行旋压处理,以确保超声波流量计流量传感器的安装点光滑平整,超声波流量计的流量探头与被测管道的外壁接触良好。


3、当管道垂直向上运行时,如果管道中的流体自下而上流动,则可以测量。如果液体自上而下流动,则此管道不适合流量数据采集。


4、此外,在采集管道流量数据之前,必须测量管道的外周长(用卷尺)、壁厚(用测厚仪)、管道外壁温度(用表面温度计)等。


5、清除安装段的绝缘层和保护层,并根据安装换能器位置的管壁打磨干净。避免局部凹陷,修平突出部分,并抛光油漆锈层。


6、对于垂直管道,如果是单通道传播时间法仪器,传感器的安装位置应尽可能在上游弯管的弯曲轴平面内,以便在弯管流场畸变后获得更接近的平均值。


7、流量计的传感器安装和管壁反射必须避开接口和焊缝。


8.流量计传感器安装位置的管道内衬和污垢层不得太厚。衬里、锈层和管壁之间不得有间隙。对于锈蚀严重的管道,可用锤子敲击管壁,震掉管壁上的锈层,保证声波的正常传播。但是,必须小心防止出现凹坑。


9、传感器工作面与管壁之间应有足够的耦合剂,不得有空气或固体颗粒,以保证良好的耦合度。
