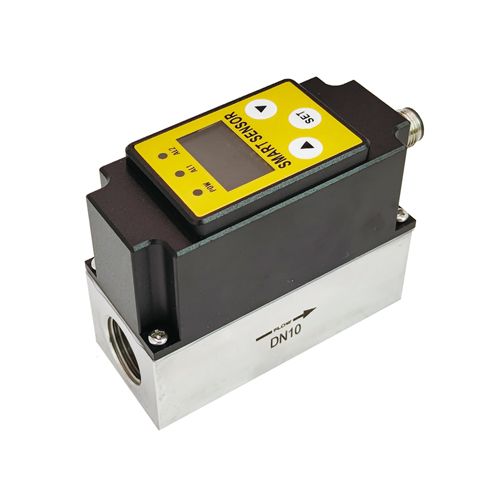

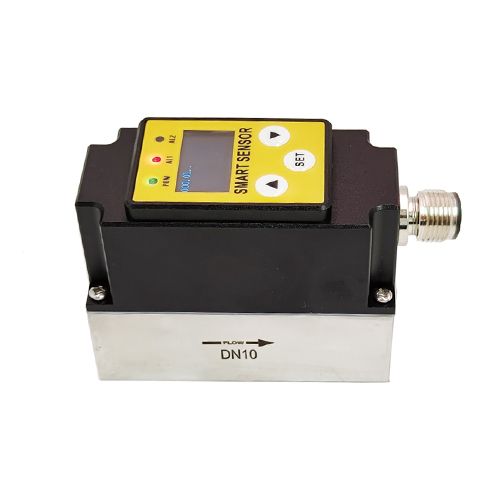

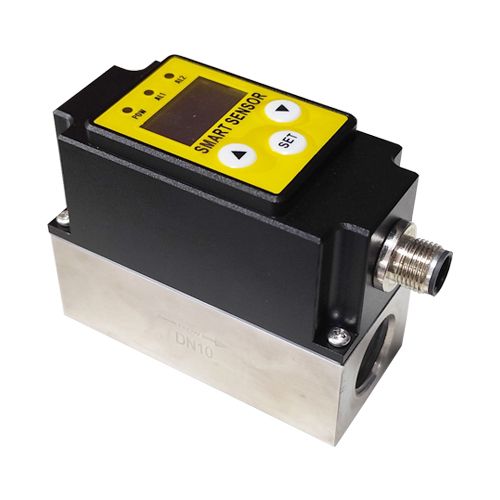

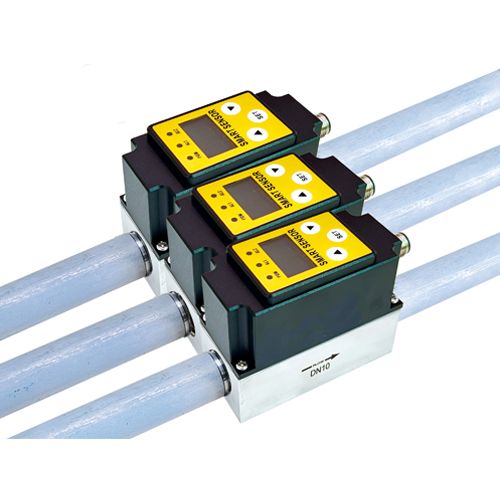

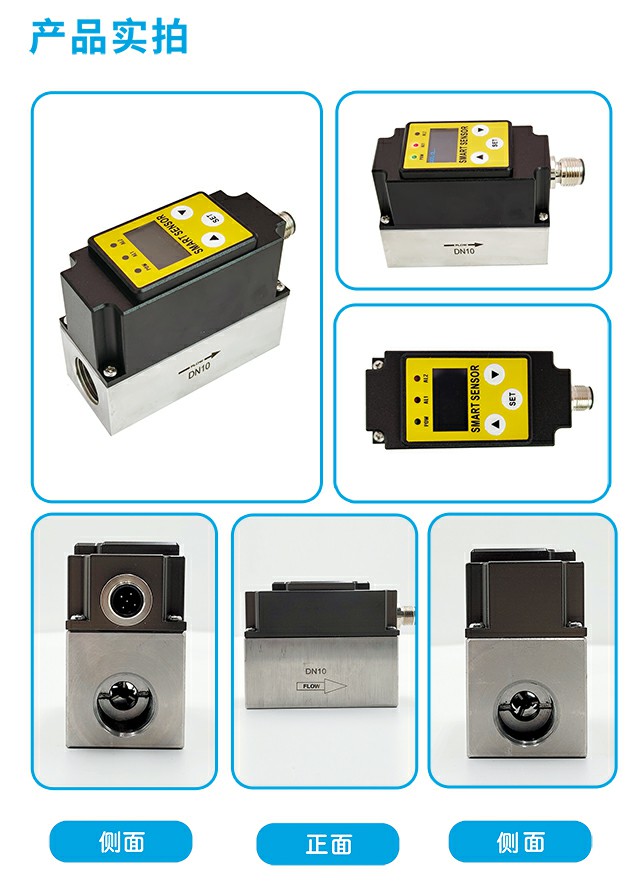

FXN 流量温度在线式传感器

型号:FXN
产品介绍:
FXN 流量温度传感器结构简单、精确度高、安装维修使用方便等特点,可对管道中的液体流动及温度情况进行实时监控,提供流量4-20mA信号或者脉冲信号,报警开关输出,温度4-20mA信号及报警开关输出,并采用OLED实时显示流体流量及温度,实现管道当中温度流量一体式的监控功能。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
咨询热线:400-060-7358

视频内容正在完善,敬请期待...

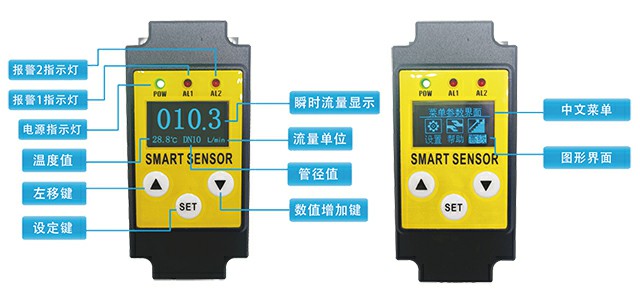

面板介绍

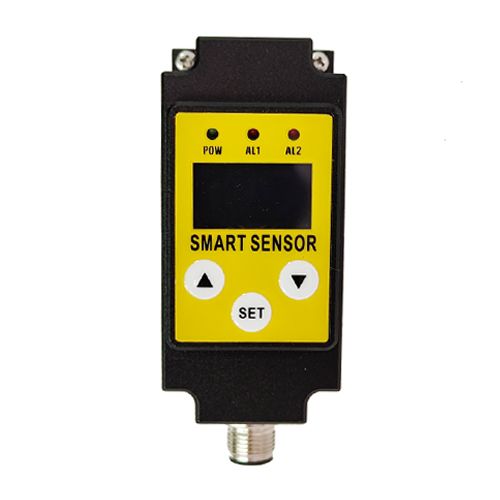

FXN 流量温度在线式传感器,OLED显示当前管道流量值或温度值,面板上有三个按键,可以方便设定流量报警接点和温度报警接点。

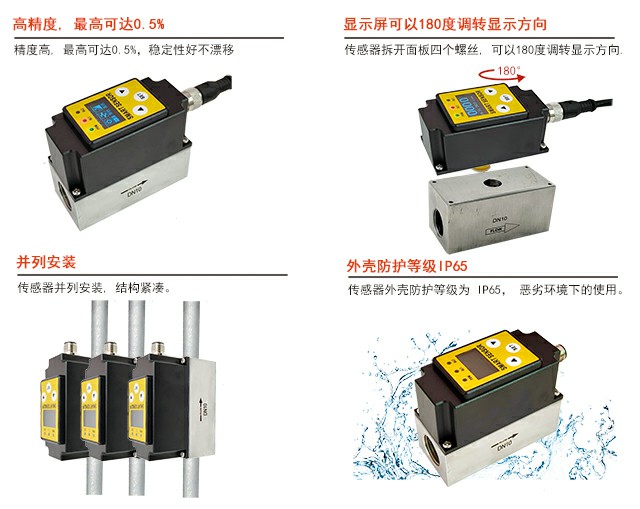

 FXN 流量温度在线式传感器产品特点:

1、温度和流量 一体式传感器

2、自发光OLED;显示清晰锐利

3、温度智能显示报警接点输出

4、流量智能显示报警接点输出

5、中文+图形界面;傻瓜式菜单

6、数字通信;模拟量一体式

7、精度稳定性好

8、耐结垢,耐腐蚀

8、全灌封设计全防水壳体

9、耐压高、高压型可耐压10MPa

10、手机扫码安装指导功能;无需说明书在线工程师专业服务



技术参数

流量参数:

测量范围:详情请参考对照表

精确度:0.5级,1级,3级

显示:OLED128×64

开关时间:ON:<2s;OFF:<2s(1-2s)

输出:一个报警接点,4~20mA,脉冲输出(可设置)

报警接点类型:NPN,PNP

绝缘阻抗:100VDC时,50MΩ


温度参数:

测量范围:0~100℃、客户定制

分辨率:0.1℃

显示:OLED128×64

输出:一个报警接点,4~20mA(可设置)

报警接点类型:NPN,PNP

绝缘阻抗:100VDC时,50MΩ


其它参数:

工作电压:24VDC

功耗:3W(24VDC)

接口方式:G1/4"、G3/8"、G1/2"、G3/4"、G1"内螺纹

壳体材质:铝合金

底座材质:304不锈钢

环境条件:-20~85℃,<85%RH





工作原理:


涡轮流量计的原理示意图如图所示,在管道中心装有涡轮,两端由轴承支撑。当流体通过管道时,冲击涡轮叶片,使涡轮旋转速度与流体流速成正比。流体流动带动涡轮旋转,切割由壳体内磁钢产生的磁力线,产生磁通变化。传感线将检测到的磁通周期变化信号送入前置放大器放大,产生与流速成正比的脉冲信号,通过电路运算得到流量值。

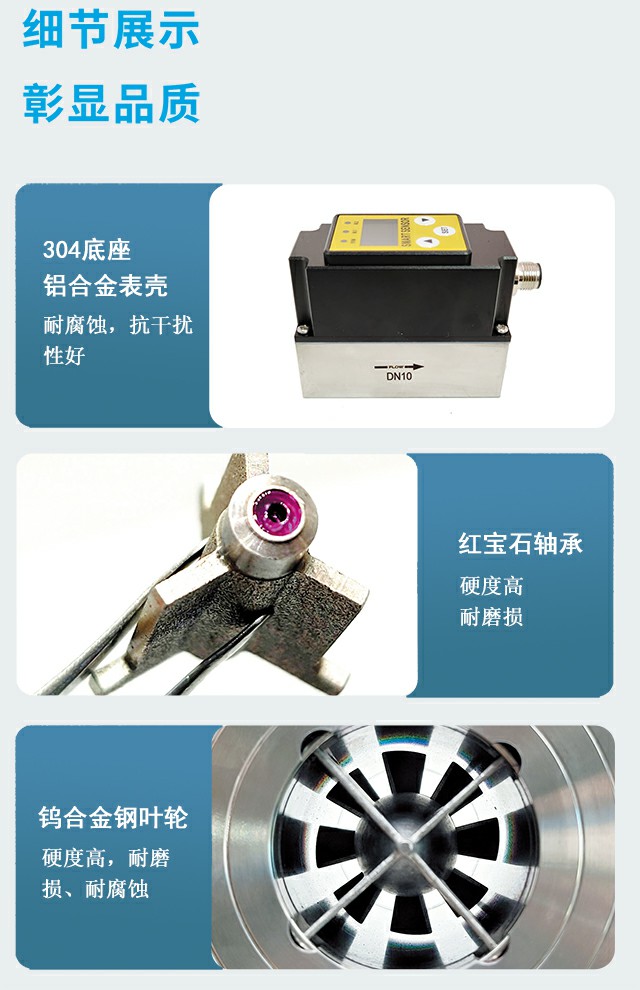

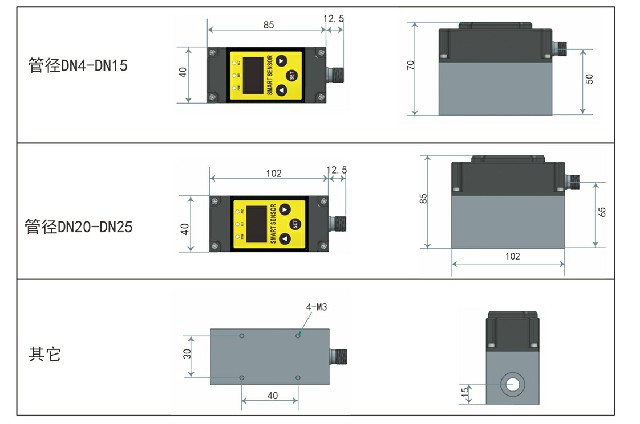

结构图:

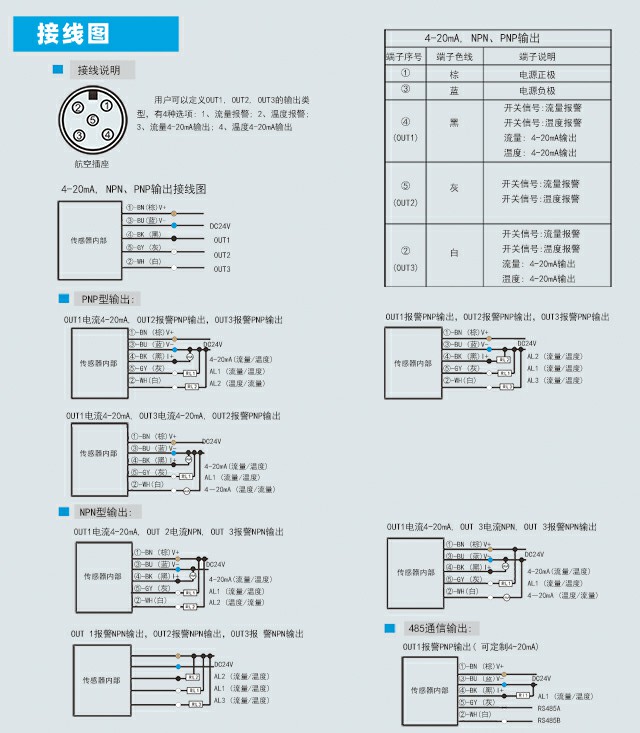

接线图:

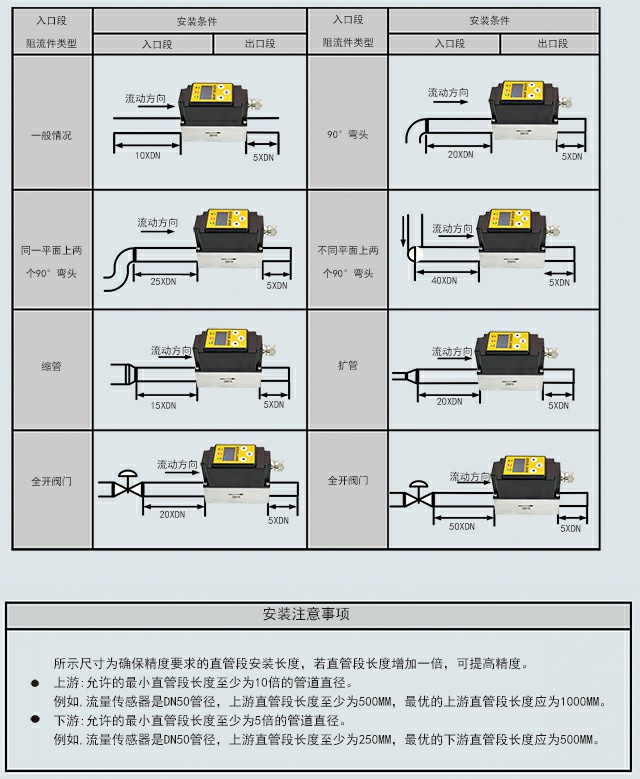

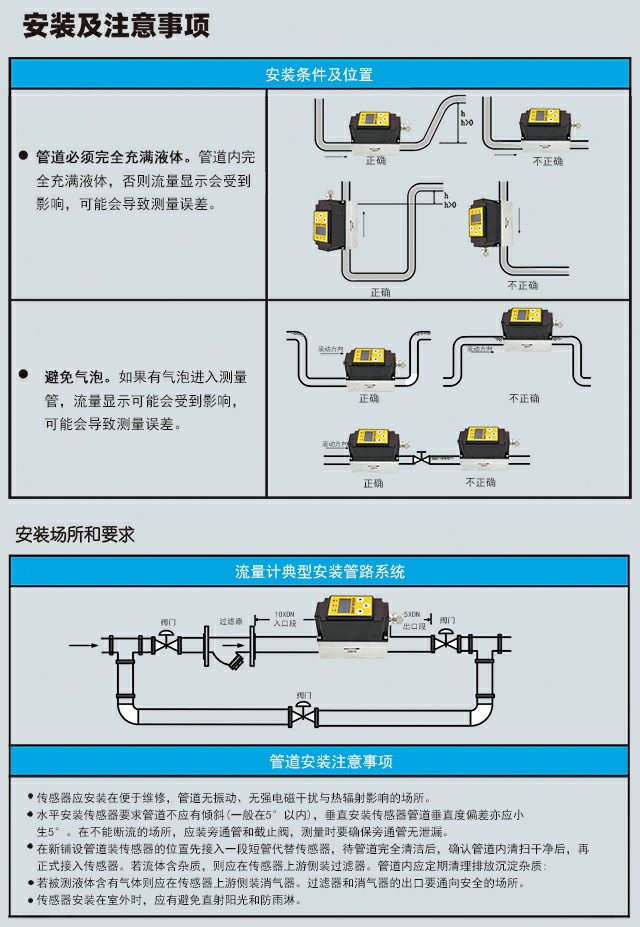

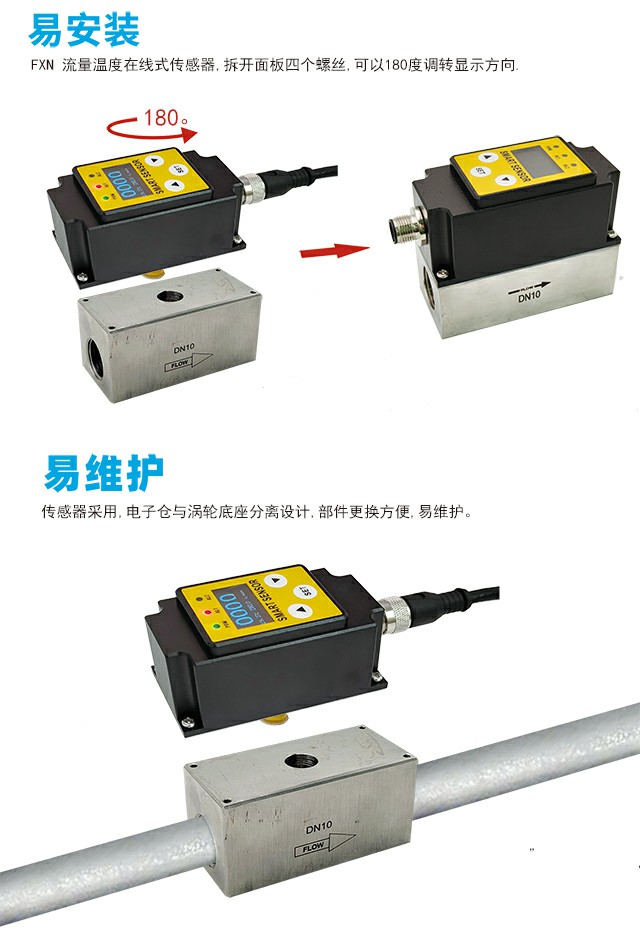

安装说明:

为了保证FXN 流量温度在线式传感器的测量精度,减少乱流,气泡对流量传感器影响,对上下游的直管段如下要求:

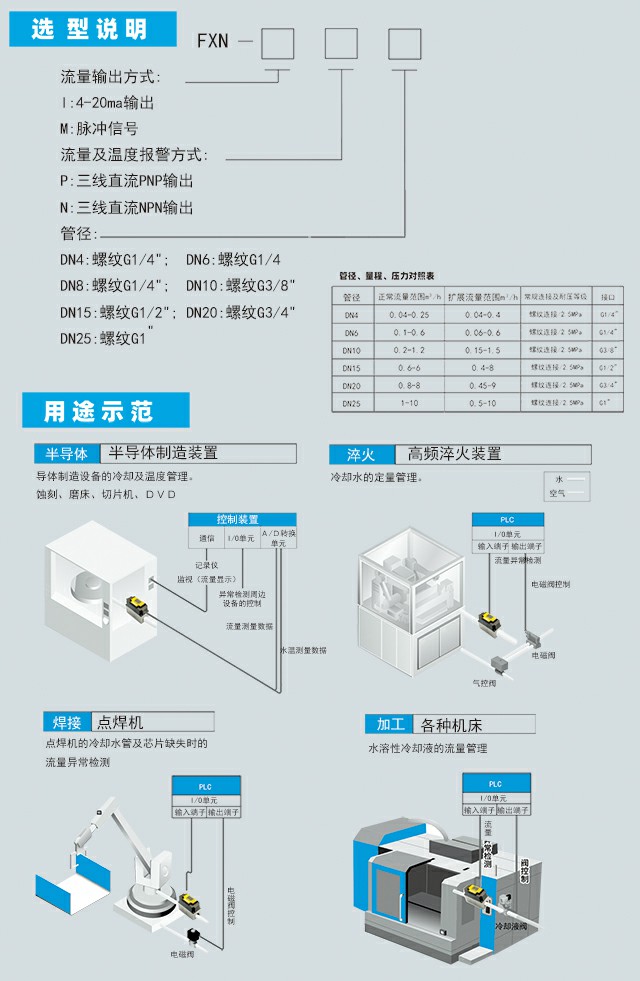

选型说明:
