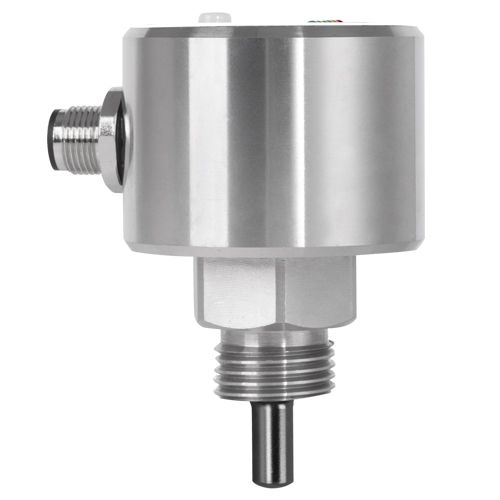

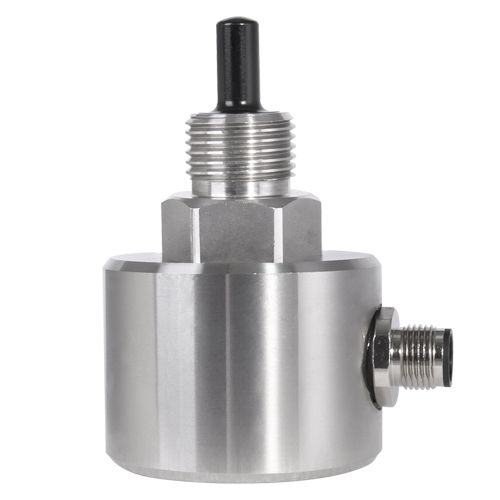

FGS流量开关工作原理:
FGS热导式流量开关是基于热交换原理设计的。
探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,
测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值; 当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。
其所属特点:
探头抗结垢涂层,有效防止管道内水垢、锈垢等污垢附着,抗污能力更强。
全防水壳体设计适用管径范围大,任意调节设定点高压型,耐压最高达60MPa指示灯直接显示流量变化。
有效防止缠绕物。
技 术 参 数:
测量范围:
水:0.03 ~3m/s ;
油:0.03 ~3m/s ;
气:2~20m/s
耐 压: 4MPa (特殊60MPa)
温度变化反应时间 :≤12s
连接方式: 螺纹G1/2"、G1/4"、其它
开关时间: ON : 典型≥4s(1~13s);
OFF : 典型≥4s(1~15s)
工作电压: DC24V,AC/DC220V
功 耗: 2W,输出: 继电器, NPN/PNP输出
接点容量: 0.4A/125VAC,2A/30VDC
绝缘阻抗: 100VDC时,50MΩ
探头材质: 304不锈钢,壳体材质: 304不锈钢
工作温度: - 10℃- 60℃
环境条件: - 20~85℃,≤85% RH
防护等级: IP67

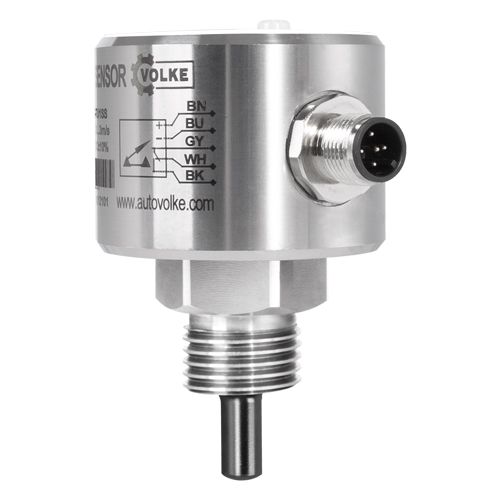

接线图:
FGS热式流量开关,可以很方便的设定流量报警结点,旋开防护螺丝,用配备的螺丝刀调节设置旋钮可以设定流量报警点。

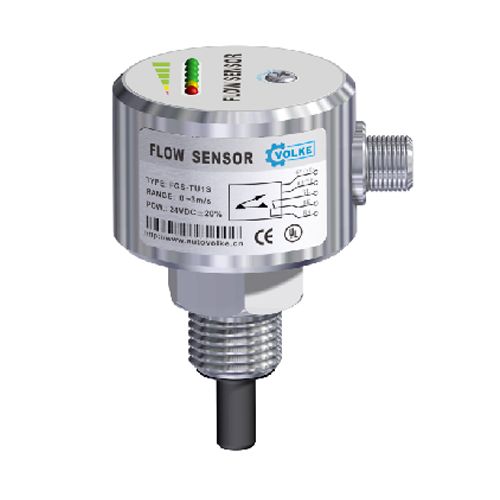

对于输出形式为P N P、N P N和继电器的流量开关,其LED指示的含义如下:
-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)
-黄灯亮 流速等于或高于设定点(晶体管导通/继电器动作)
-黄灯和绿灯亮 流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)
结 构 图:
选型说明:
