靶式流量开关常见问题及解决方法

2022-06-07
172次

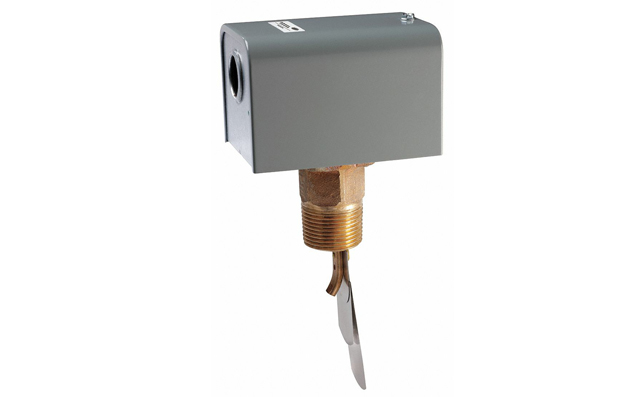

一、靶片疲劳损坏

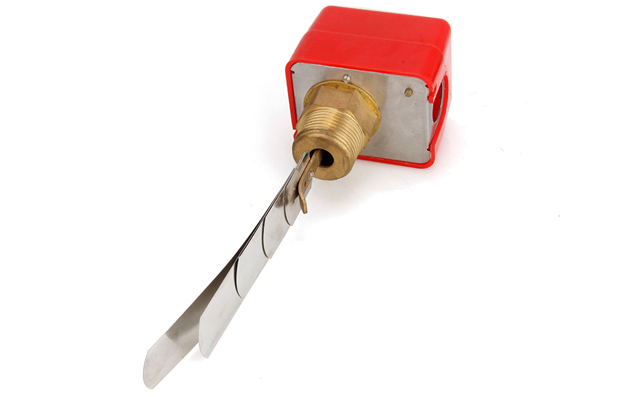

靶片在正常使用时会受水流压迫,如果长时间受到流速过大导致靶片严重弯曲变形,会容易产生疲劳损坏。因此,靶式流量开关的安装管径必须符合厂家提供的技术要求,如果因管径偏小以致于流速超出了靶式流量开关的规定的检测范围,就会影响到靶片的使用寿命,且当水流速超过3m/s时,其寿命将明显缩短。遇到此种情种可以通过增大安装管道规格来减小水流速,以保证靶式水流开关正常工作。并且采用大管径长靶片,由于长靶流片的单独使用往往不能满足刚度要求,会造成靶片失效,因此靶片之间必须重叠安装,而且长靶片要装在最前面。

水泵停机时冷却水的回流冲击,也会造成靶流片的疲劳损坏的原因之一,此时可以在靶式水流量开关的下游安装止回阀,既可以保证水流的单向流通,又不会在运行时产生较大水阻。


二、流量开关不动作

通常流量开关不动作而不能启动设备的原因是靶流片所受冲力太小,其位移不足以使开关的常闭触点闭合,尤其是大管径低流速的情况下,可采用增加靶片面积来进行流量控制,此问题的出现往往是因为管径大而靶片相对较小所会引起的。

如果是单向使用的靶式流量开关,安装时需注意方向与水流方向要一致。出现靶片不能回复时,原因可能是因为靶片太宽或太长被卡住的缘故。当安装空隙不够,刚开始可以正常工作,在长期使用中管道内表面生锈或结垢造成通道变小,会使靶片卡在管子内不能有效动作,因此在安装时靶片边缘与管道内壁要有不小于5 mm的距离。

为了避免因水中脏物造成开关不动作而引发不良后果,除了必要的水处理外,可在靶式流量开关上游加装水过滤器,或直接选用带过滤装置的产品。


三、流量检测不准确

靶片作为接触流体的检测元件,是通过检测水的流速来反映流量的,其安装方法和安装位置都直接影响靶式水流量开关的流量保护值。

1、靶式流量开关应安装在水平管道上,而且上游需要10倍管径长度的导向直通道,下游保证有5倍管径的直管距离。如果安装在垂直管道中,靶片自身的重力会造成开关的错误动作。如果安装在局部阻力件附近,由于水流速度和流向突然变化,流过靶片的水流不均匀,会影响流量检测的准确性。

2、安装时要保证靶片平面与水流方向垂直。靶式水流开关通常采用螺纹联接的方式来固定,旋入接口后靶片与来流方向不垂直的情况比较常见,这样就减小了水流对靶片的冲击作用力,不能准确地检测流量。安装靶片之前在接口处作好位置标记,就能避免这种问题。

3、冷却水系统有时会混有空气,气泡流过靶片时冲力减弱,靶片的瞬间复位会发给空压机错误的流量信息,导致空压机报警停机。而极少量的空气混入并不影响冷却水的流量,为防止发生这种检测错误,靶式流量开关应与延时继电器配合使用,使空压机的断水保护延时执行。

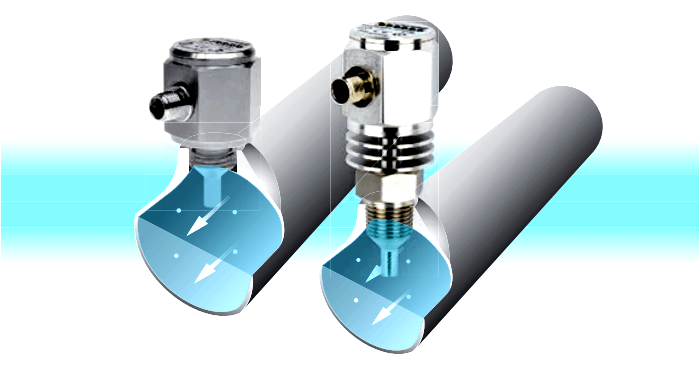

以上便是靶式流量开关常见的问题及解决方法,为有效避免出现上述问题,请仔细阅读厂家所提供的安装指导,也可以选择使用无活动组件的热导式流量开关,从而减少后期的维护成本。
