不绣钢数显热导式流量开关

2022-01-19
508次

热导式流量开关又称热差式流量开关、热扩散式流量开关。由于具有流量范围大,适用管径宽等特点,常用于水、油、空气介质的测量,我们的致力于开发和供应高智能、高品质的热导式流量开关。

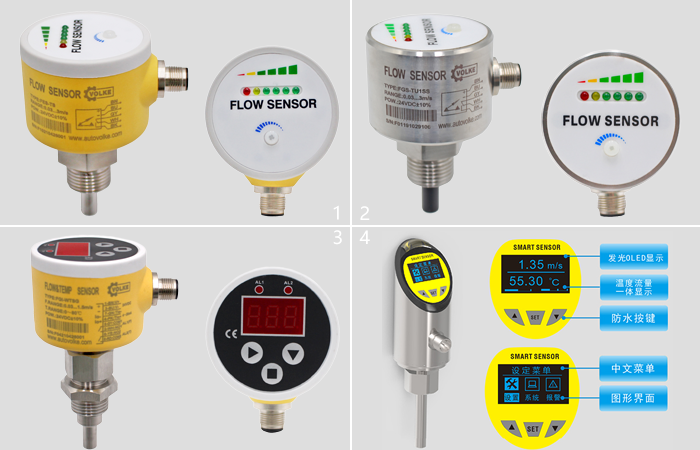

热导式流量开关



热导式流量开关是在热扩散技术的基础上发展起来的,由2个热电阻计算的热扩散值用于测量水、油或空气的流量。当流量超过设定值时,流量开关将产生信号给继电器,然后继电器控制流量的开/关。热导式流量开关还有其它的叫法:如数字流量开关,热流量指示器,热流量控制器等,其实都是指热导式流量开关,默认显示为流量范围的 LED 状态指示灯,也可提供 LED/OLED数字显示窗口,方便现场实时读数和观测,是您替换现有机械式流量开关的理想解决方案。


热导式流量开关采用全封闭设计,可确保防水、防潮。其探头经过特殊处理,解决了在劣质水环境下探头腐蚀和结垢的问题。热导式流量开关设置后免维护,无需经常调整,是一种用途广泛的流量开关,可广泛用于石油、化工、电力、水处理、冶金、造纸、锅炉、地源热泵等行业的管道流量控制。

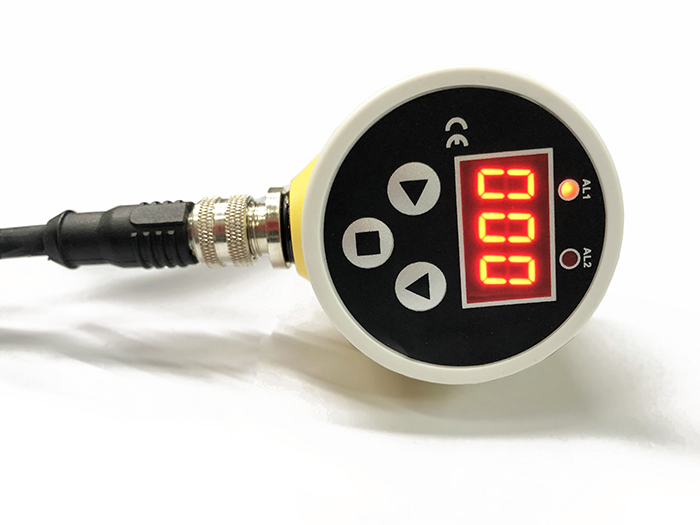

数显热导式流量开关

原理

热导式流量开关是根据热扩散原理设计的,热扩散技术是一种可靠及成熟的技术,即使在恶劣的环境下也是如此,其典型的传感部件包括两个热电阻。将两个电阻放入流体中,一个被加热,另一个用来感应介质温度,两个电阻的温差与介质流量和介质特性有关,当加热功率恒定时,温差与流量呈函数关系。电气接线模块可以通过检查两个电阻之间的温差来获得流量,然后模块输出4-20mA或控制继电器,同时,可选LED灯/LED数显/OLED数显等多种方式显示当前流量。

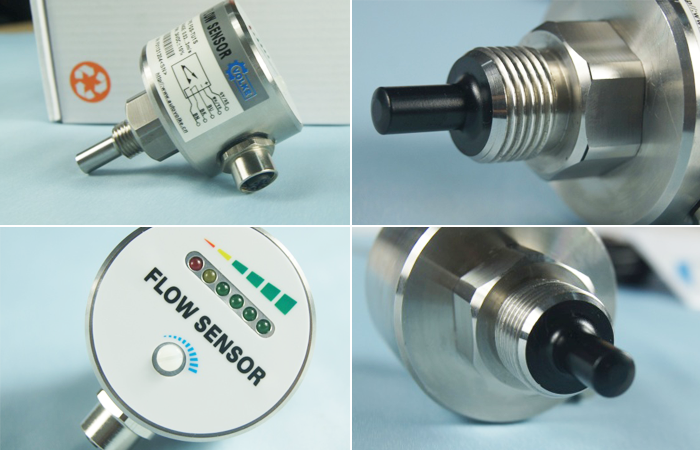

不绣钢流量开关



产品特点

无活动部件

无需维护

数显(部分机型),LED流量指示,方便查看

双重调节,更精准

一体化设计,体积小巧,

防水设计,安装方便

报警点调整

特殊加工探头,防腐防垢

管径宽,流量范围广



技术参数

流量设定范围:1-150cm/s(水);3-300cm/s(油);20-2000cm/s(空气)。

电源:24V+/-20%DC 或 230VAC+/-10%(订货时注明)

信号输出:PNP、NPN、继电器;常开+常闭

电流:最大 400mA(NPN 或 PNP);最大4A(继电器)

空载电流:最大80mA

流量指示:6颗LED

设定方式:电位器设定

压力范围:100bar

介质温度变化:<=4℃/秒

响应时间:1-13S,典型:2S

初始化时间:约8S

电气保护:反接、短路、过载保护

防护等级:IP67

介质温度:-20 至 80 摄氏度。

环境温度:-20 至 80 摄氏度。

储存温度:-20 至 80 摄氏度。

接线方式:M12插座连接器

重量:约0.4kg

探头材质:不锈钢;探头长度可按要求制作。

电子外壳:PBT 或不锈钢

连接线:2m。(更长的可选)

连接方式:螺纹(可制作满足不同标准)

安装方式:  插入式和直插式

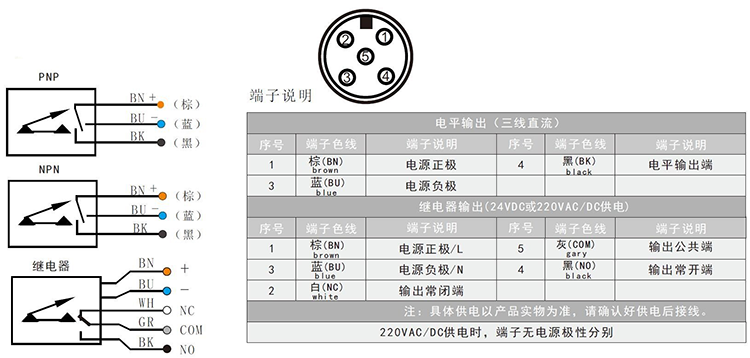

输出接线图

流量开关输出接线图


注意: 请注意电压过载、电流过载、接线错误等会损坏流量开关。


应用

适用于液体/空气,广泛用于气动和液压系统。

可用于水流监测、冷却液和润滑油;和空泵运行保护。

灭火系统...

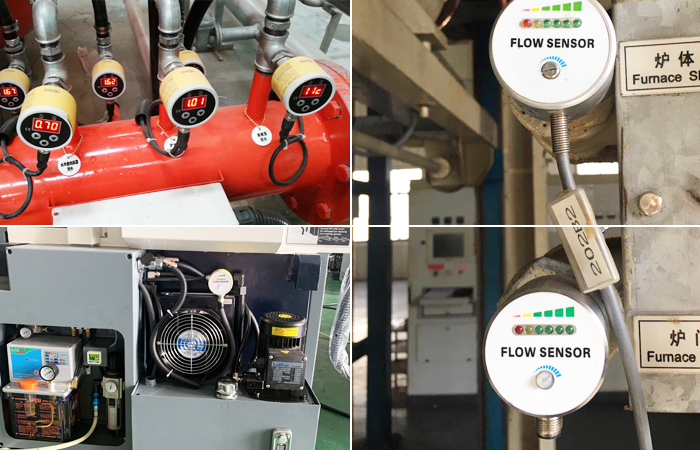

应用案例
