双金属温度计的常见类型及安装注意事项

2021-12-20
424次

#双金属温度计#是基于双金属片缠绕成圆形弯曲形状。当一端受热膨胀时,带动指针转动,工作仪表显示热电势的温度值。双金属温度计是一种用于测量中低温的现场温度检测仪器。可直接测量各种生产过程中-80℃~+500℃范围内的液体、蒸汽和气体介质的温度。



双金属温度计主要技术参数

1、产品执行标准:JB/T8803-1998;

2、表盘公称直径:60,100,150;

3、精度等级:(1.0),1.5;

4、热响应时间:≤40s;

5、防护等级:IP55;

6、角度调整误差;

7、角度调整误差不应超过其量程的1.0%;

8、回差:温度计的回差不应大于基本误差限值的绝对值;

9、重复性:温度计的重复性极限范围不应大于基本误差极限绝对值的1/2;

10、温度测量范围



双金属温度计的技术参数

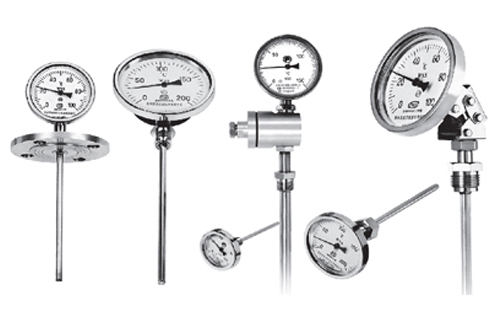

不同类型的双金属流量计



常见双金属温度计类型


一、电接点双金属温度计

电接点双金属温度计用于生产现场对温度进行自动控制和报警。直接测量各种生产过程中-80℃~+500℃范围内的物体、蒸汽和气体介质的温度。

电接点双金属温度计在与上下限接点接触或断开时,利用温度变化带动接点变化。同时,电路中的继电器动作,从而自动控制和报警。


二、防爆电接点双金属温度计

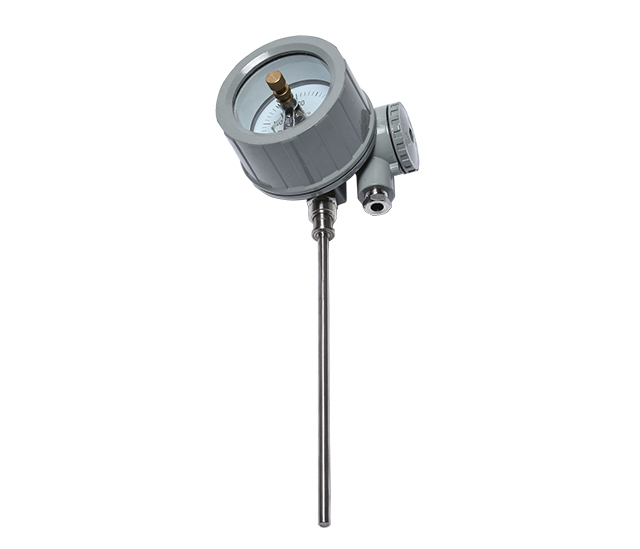

防爆电接点双金属温度计



双金属温度计可直接测量生产现场碳氢化合物等爆炸物在-80℃~+500℃范围内的物体、蒸汽和气体介质以及固体表面的温度。


主要技术参数

表盘公称直径:100

热响应时间:≤40s

防爆等级:dⅡBT4

额定功率:10VA

最大工作电压:220V

最大工作电流:0.7A


三、远程双金属温度计

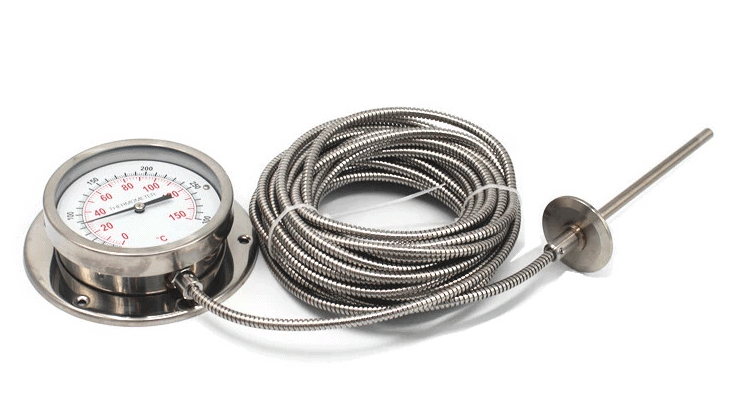

远程双金属温度计



双金属温度计和热电偶(电阻)集成在一起。既满足现场测温的需要,又满足远距离传输的需要。可直接测量各种生产过程中-80℃~+500℃范围内的液体、蒸汽和气体介质和固体表面的温度。


主要技术参数

表盘公称直径:100、150

热响应时间:≤40s

精度等级:(1.0)、1.5

热电偶;I级,1.5℃;二级,2.5℃

热阻:A级,±(0.15+0.005 ItI) B级,±(0.30+0.005 ItI)

防护等级:IP55



四、数字温度计/变送器

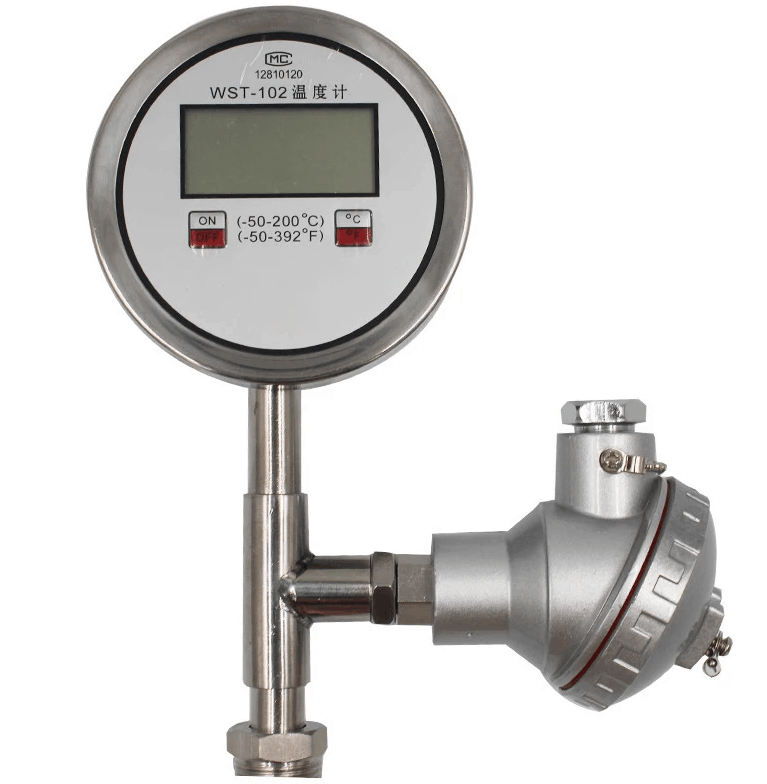

数字温度计


数字温度计/变送器实际用于测量中低温现场检测仪器。可用于直接测量液体等气体的温度。与玻璃水银温度计相比,具有无汞危害、读数方便、坚固耐用等优点。可直接替代双金属、压力式、玻璃水银温度计等,同时改变了双金属温度计不能弯曲的缺陷,改变了使用限制。


安装注意事项

对于双金属温度计的安装,应注意测温准确、安全可靠、维护方便,并且不影响设备运行和生产作业。同时,在选择热电阻的安装位置和插入深度时,要注意以下几点:

(1)为了使热电阻的测量端与被测介质有充分的热交换,应合理选择测量点的位置,尽量避免在阀门、弯头、弯头等死角附近安装热电阻。管道和设备。

(2)带保护套的热敏电阻有传热和散热损失。为了减少测量误差,热电偶和热电阻应有足够的插入深度:

a.用于测量管道中心流体温度的热电阻。一般测量端应插入管道中心(垂直安装或倾斜安装)。如果被测流体的管径为200mm,热电阻的插入深度应为100mm;

b.用于高温、高压、高速流体的温度测量(如主蒸汽温度)。为了减小保护套对流体的阻力,防止保护套在流体的作用下破裂。可采用保护管浅插法或热套式热电阻。浅插式热电阻保护套,其插入主蒸汽管的深度不应小于75mm。热电阻的标准插入深度为100mm;

c.如果需要测量烟道中的烟气温度。虽然烟道直径为4m,但热阻插入深度为1m;

d.测量原始插入深度超过1m时,应尽量垂直安装。或加装支撑架和保护套。
