流量开关的安装说明

2021-07-28
296次

随着物联网技术在工业领域中的应用,工业互联网成为发展的方向和趋势,流量开关是工业自动化发展中经常用到的一种传感器,其主要作用是对管道内的液体流动进行实时监测,当管道内的液体达到某一设定值或断流时,作出对应的开关信号输出。常应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。为了确保流量开关能正常的工作,对流量开关的安装也是有一定的要求的:

一、弯管安装

当所安装管道前端存在弯管时,流量开关安装的位置应距离弯管或交叉口的直管距离不应小于4倍管道直径,(即:a≥4×d 如图)

流量开关弯管安装

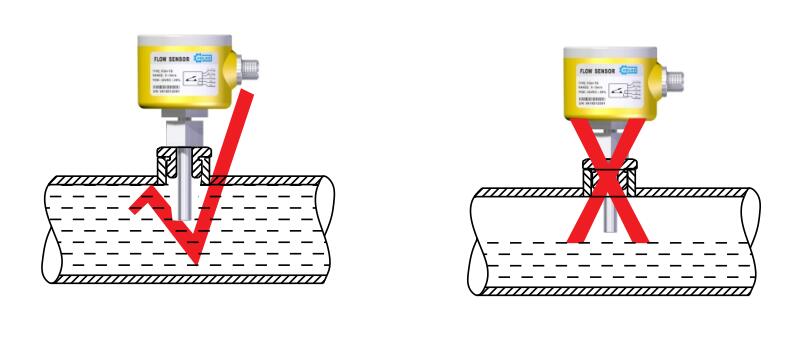

二、水平安装

管道内介质为满管时,可采用水平安装方式。



流量开关水平安装

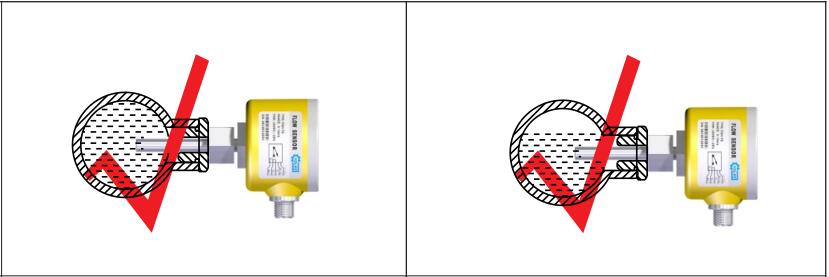

三、侧式安装

管道内介质为满管或非满管时,均可以采用此侧式安装方式

流量开关侧装方式

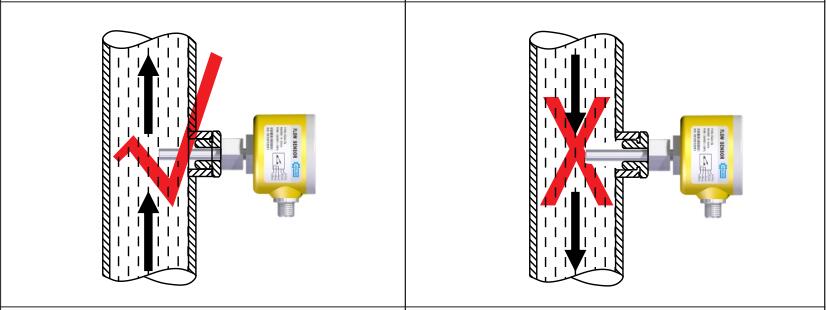

四、垂直安装

垂直管道安装时,应安装在介质由下至上的流动管段。

流量开关垂直安装

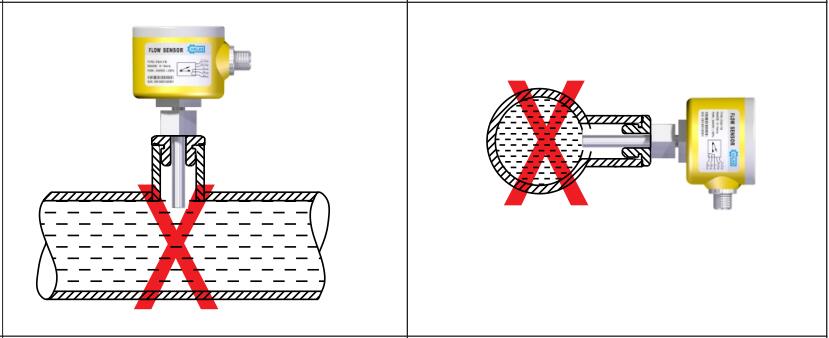

五、倒装

禁止倒立安装。此安装方式会使用管道底部的沉积物覆盖探头,导致流量开关无法正常工作,同时也不利于设定流量开关的参数。

流量开关倒装

六、安装接头过长

禁止此安装方式。安装接头过长,会使流量开关探头无法接触流动介质,导致流量开关不能正常工作(为了用客户方便安装流量开关,厂家会根据客户的需求提供合适的转接接头)。

流量开关安装接头

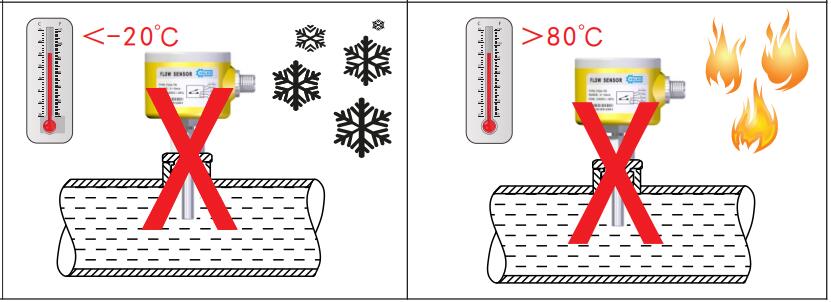

七、环境温度

传感器安装的环境温度应在-20℃~80℃。

流量开关传感器环境温度
