涡轮流量计的组成

2021-04-16
308次


涡轮流量计属于速度式流量计,也有人将这类流量计称为叶轮式流量计。叶轮式流量计是利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系,通过测量叶轮的转速来反映通过管道的流体体积流量大小,是目前流量仪表中比较成熟的高准确度仪表之一。主要有涡轮流量计、分流旋翼式流量计、水表和叶轮风速计等,涡轮流量计是其主要的品种。

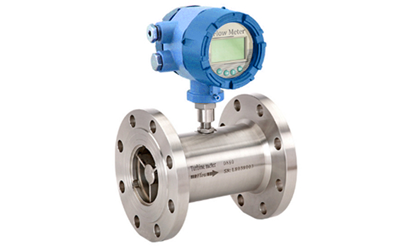

涡轮流量计由涡轮流量传感器和流量显示二次仪表(流量积算仪)组成,可实现瞬时流量和累积流量的计量。传感器输出与流量成正比的脉冲频率信号,该信号通过传输线路远距离传送给显示仪表,便于进行累积和显示。此外,传感器输出的脉冲频率信号可以单独与计算机配套使用,由计算机代替流量显示仪表实现密度或温度、压力补偿,显示质量流量或流体体积流量。

涡轮流量计一般由下列典型五个部分组成:

1.表体

表体的材料一般为钢或者是铸铁,其两端为法兰连接。小口径表也有采用螺纹接口方式。

2.整流器

整流器用以使流体流过涡轮流量计时处于规则状态,从而消除扰动对计量无利影响。高计量精准度。

3.测量的组件

涡轮上有经过精密加工的叶片,它与一套减速齿轮和轴承一起构成测量组件,支撵涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有较长的使用寿命。涡轮流量计亦可选用外部润滑油泵润滑轴承,但注意不能过量。

4.磁耦合传动的装置

该装置将处于大气环境中的计数器部分与被测量气体分离开来,并将测量组件的转动传递给计数器。

5.计数器

计数器面板上有以下重要信息:

(1)最大工作温度及压力:

(2)计量及最小和最大流量等级

(3)产品型号及编号

(4)防爆等级和标志

(5)低频或高频脉冲所对应流体的当量以及接线方式。
