IRS 水库水雨情监测系统

2020-05-14
380次

概述:
适用于水利管理部门远程监测水库的水位、降雨量等实时数据,同时支持远程图像监控,为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。
水库水雨情监测系统(水库动态监管预警系统)做到了水库水雨情的实时监测、实现了水库的信息化管理,在保护人民生命、财产安全方面发挥了重大作用。

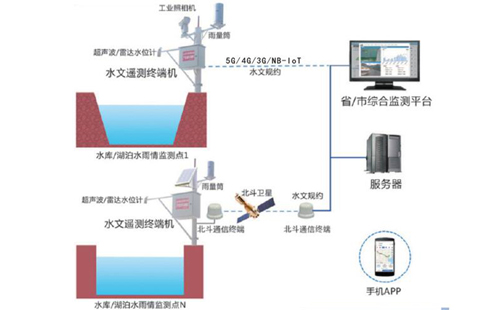

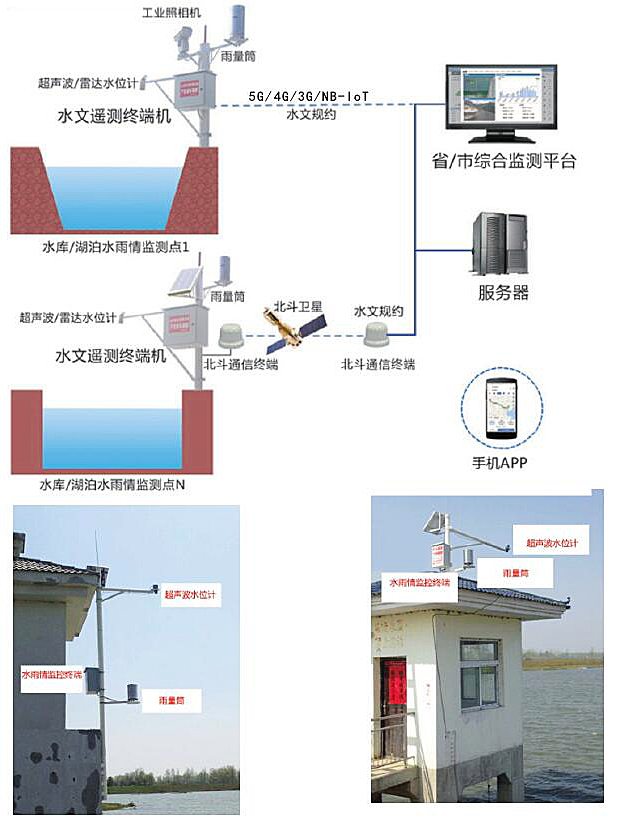

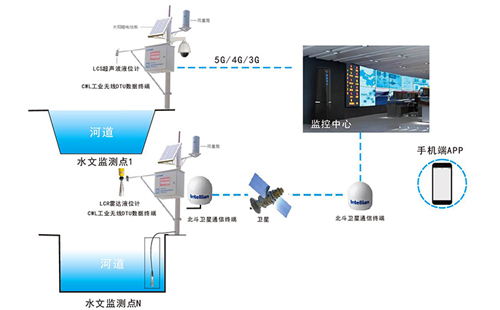

系统总体结构:

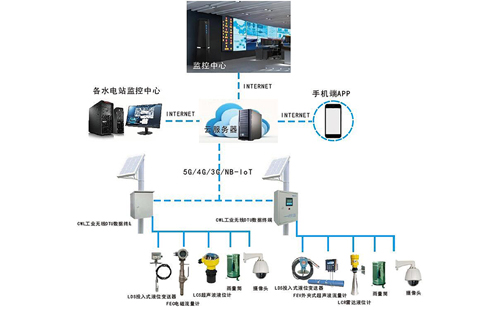

水雨情自动监测系统由远程数据采集装置、通讯网络、中心数据处理软件组成。

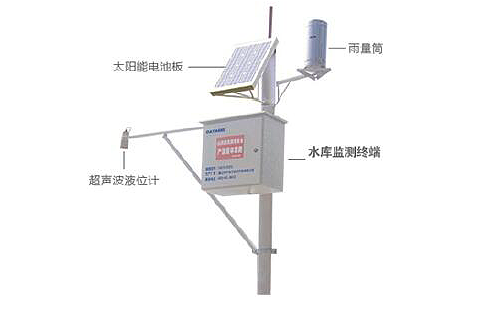

数据采集装置:C W L工业无线D T U数据终端。

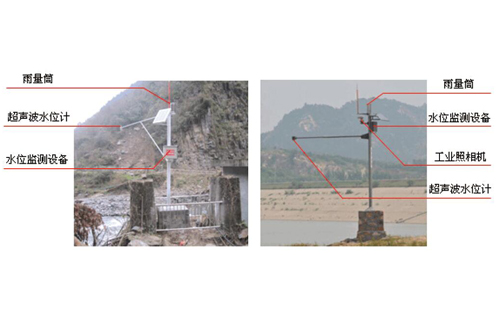

雨量采集:翻斗式雨量计,简易雨量计。
水位采集:投入液位计、雷达液位计、超声波液位计。
通讯设施:3 G / 4 G / 5 G、光纤/ A D S L,数传电台,北斗终端等。
中心数据处理软件:汇集远程数据采集装置采集的数据,建立信息数据库,并提供实时与历史数据的查询及相关水文报表自动生成。




系统功能:
雨水情数据采集与上报:
本系统的RTU可以与水位计和雨量计连接,自动采集数据,并按整点或超限上报两种方式上报给平台软件,平台软件将数据汇入到水文监测数据库。
分析功能:
水位、降雨量等数据可以生成曲线及报表,供趋势分析。
图片拍照与上报:
RTU可以定时对监视的场景进行拍照,然后将照片通过无线传输功能上报给平台软件,使平台软件可以将图片、雨水情监测量一起关联查看,及时了解现场真实情况。
多种方式显示与数据处理:

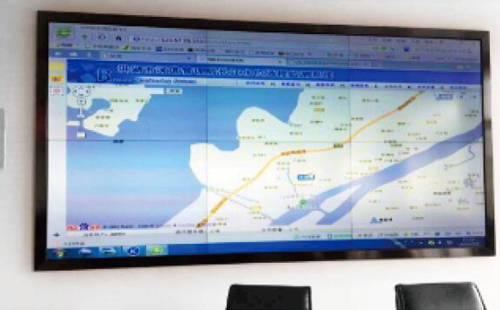

平台软件收到RTU上报的数据时,可以提供多种方式的显示与处理:GIS地图综合数据显示、测站综合数据管理、测站详细监测量的数据管理。可以方便用户快速查看测站信息,及对某测站进行深入的研究。
通迅方式:
3G/4G/5G通迅方式为主,短信备份为辅(北斗卫星可定制)。
RTU远程管理:
平台软件可以通过移动通信对RTU进行远程管理,包括在线管理、自动校时、自动参数校对、程序升级、日志查询、历史数据查询、召测、蓄电池电压告警等。
