FCI热导式流量变送器

FCI热导式流量变送器

产品描述:  FCI流量变送器可对管道中的液体流动情况进行实时监控,提供4-20mA输出,并采用6个LED实时显示流体流速状态,实现下列监控功能:管道内流体流速大小在线监测。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
PDF电子产品资料下载:








产品说明:

更多产品图片请点击下图:



FCI热导式流量变送器已获得欧盟CE认证


特        点
★全防水壳体设计,独有防水调节旋钮
★能有效防止介质中缠绕物的缠绕。
★适用管径范围大,随意调节设定点
★可选高压型,耐压最高达600Bar;
★指示灯直接显示流量变化。

热导式流量变送器产品特点

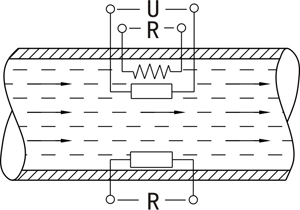

工  作  原  理                                 热导式流量变送器工作原理

       FCI热导式流量变送器是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值; 当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。




接 线 图:


FCI热式流量开关,可以很方便的设定流速的4~20mA对应,旋开防护螺纹,用配备螺纹刀调节底下旋钮可以设定流量低点跟高点
对其LED指示的含义如下:
        -红灯亮   流速处于低流量(此时输出为4mA)
        -绿灯全亮   流速处于高流量(此时输出为20mA)



结 构 说 明:


安装说明:

热导式流量变送器安装说明

 选型说明:

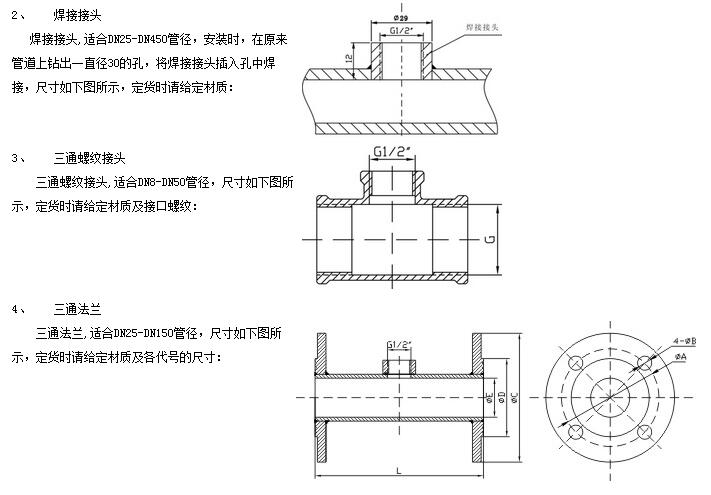

附  件  说  明
     为了使客户,方便安装流量开关,本公司提供以下安装公司附件,请在订货时注明:
1、转接接头(定货号:J01)
     内螺纹M18X1.5转G1/2"外螺纹:
