流量开关产品简介

深圳市沃尔克自动化控制有限公司,专业研发、生产、销售液位、流量、压力、温度等工业传感器。产品覆盖水处理、电力、石化、钢铁等各大工业领域  。公司产品共计9个大类,70余种产品。其中,流量开关是公司的重点产品。具体型号包括:FGS热导式流量开关FCT热导式流量开关FES经济型热导式流量开关FIS单向挡板式流量开关FDS双向挡板式流量开关等。
流量开关原理

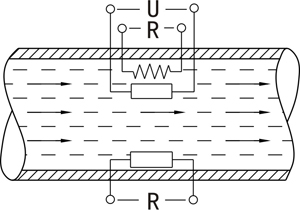

工作原理:流量开关是利用探测头温度变化的原理设计。在探头内置发热传感器及感热传感器,并与介质接触。测量时,发热传感器发出恒定的热量,当管道内没有介质流动,感热传感器接收到的热量是一个恒定值,当有介质流动时,感热传感器所接收到的热量将随介质的流速变化而变化,感热传感器将这温差信号转化成电信号,再经过电路转换为对应的接点信号或模拟量信号。

内部结构:流量开关壳体内部的流体通道上装有一个内部装有永久磁铁的活塞。当活塞被液流所引起的压力差推动时,磁性活塞便会使设备内部的密封簧片开关动作,活塞的直径决定了启动流量。当液流减少时,不锈钢弹簧会推动活塞复位。簧片开关被开动后,可远传报警或指示,或者可以将其集成在自动控制系统里。给流量开关设定上限或者下限,当流量达到此次限定值时,流量开关发出信号或报警,系统将运行或停止。一般要求流量的系统会采用流量开关。根据系统的不同,以及流量开关型号等因素的不同,使用的地方也不同,要根据具体情况而定。
产品特点:   1、极小的压力损失   2、良好的重复性,抗污能力   3、机械部分与电子部分完全隔离  4、带有开关设定刻度表 易设定 5、用户无须在现场设定 6、LED显示开关动作状态 7、大开关容量  8、多种材质和耐压等级选择

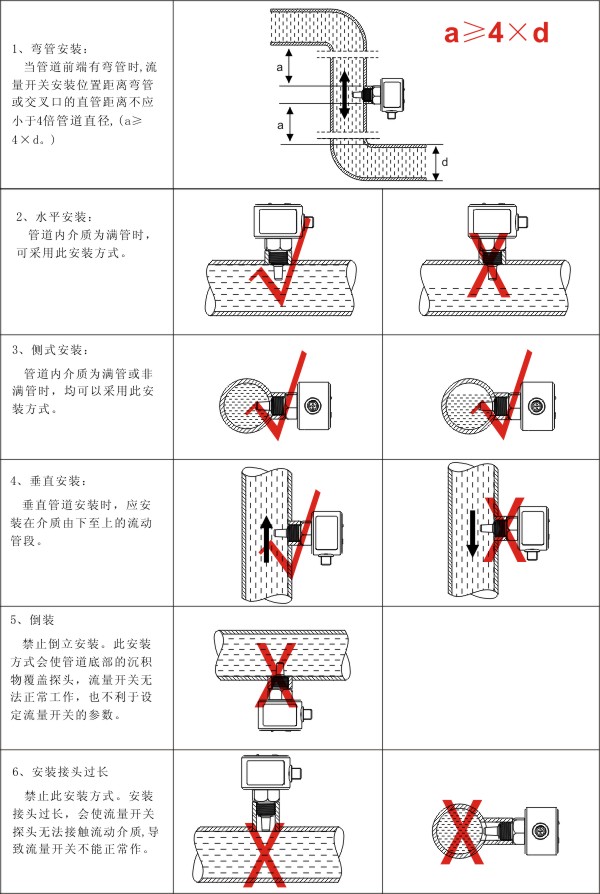

  流量开关的安装:   1、流量开关一定要安装在直线管道上,其二边至少有5倍管径以上的直线管道。  2、将流量开关拧入管道三通时,为防止开关损坏,不允许握住壳体进行安装,必须使用六角扳手扳住阀体六角处安装。 3、流量开关拧紧时应使流向片与流体的流向垂直,并保持流量开关外壳上的箭头方向与管道内流体的流向一致。 4、流量开关可安装在水平管道或液流方向向上的垂直管道中,但不能安装在液流向下的管道中。  5、流量开关不能遭受水击,如在水流开关下方装有快速闭合阀,必须使用合适的节流器,以防水流冲击。

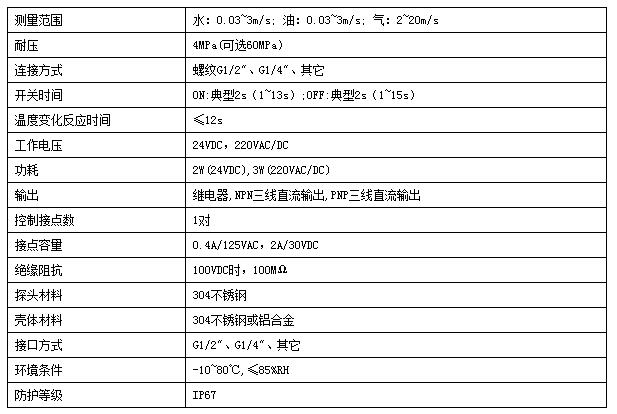

  流量开关的调节:  1、流量开关出厂调节在最小流量值附近,在使用时不得调到低于出厂设定位置,否则会造成开关不能回复到“无液流”位置。  2、若需调高流量值,应顺时钟旋转调节螺丝。在调高出厂设定值后想调低流量值,可逆时钟旋转调节螺丝。 3、调节结束后,应检查流量开关的设定值不低于出厂设定值,通过按动主杠杆数次,检查主杠杆回复时开关有无“咔嗒”声,一旦发现没有,应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。 4、封漆的设定螺丝不可调节。一旦变动,将会破坏流量开关的控制或造成调节失效而无法工作。 5、流量调节过高,低流量时无法带动流向片,开关无法动作。流量调节过低,开关过于灵敏,产生误动作。 流量开关技术参数:
