ZPG系列 压油装置控制系统

型号:ZPG
产品介绍:
压油装置控制系统通过压力变送器和液位变送器把模拟量信号送入PLC中,PLC对送入信号进行分析、对比、处理,根据设定的动作值进行自动补气或自动补油控制。当压油装置控制系统压油装置的油位、油压、集油槽油位过高或过低时,系统输出相应的报警信号
咨询热线:400-060-7358

暂无视频内容,待完善...


ZPG压油装置控制系统特性:

1、系统配置合理,可靠性高。

2、采用高可靠性的工业PLC控制器及高精度的、高稳定性的变送器。配置进口电机软启动器,可连续控制电机转矩,启动平稳、无冲击,保证设备运行正常,具有良好的用户界面,操作简单,整定方便,并具有停机后自动电隔离功能。双电源互备供电,交直两用,可自动切换,进一步提高可靠性。

3、功能完善,自动化程度。
4、高灵活的主备用切换和手自动切换;具有故障自诊断,电机故障报警等功能;参数设定方便且断电后可永久保留。

5、兼容性强,具有通讯功能,可轻松满足系统与其它自动化装置的通讯要求。

工作原理:

        系统通过压力变送器和液位变送器把模拟量信号送入PLC中,PLC对送入信号进行分析、对比、处理,根据设定的动作值进行自动补气或自动补油控制。当压油装置的油位、油压、集油槽油位过高或过低时,系统输出相应的报警信号。

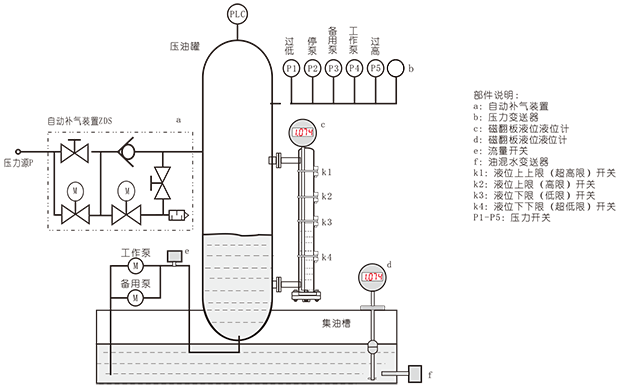

系统功能:


产品图示:


技术参数:


工作电源:380VAC/50Hz(给软启动器供电)
控制电流:180~264VAC/50Hz(PLC、自动补气装置供电)
功       耗:200W   测量精度:0.2%FS±1字
分 辨  率: 0.2级
输入信号:3路4~20mA模拟量、9路开关量
输出信号:3路4~20mA模拟量输出,输出负载<500Ω
接点容量:5A/220VAC
通讯方式: 自由口通讯协议、MODBUS
环境条件:0~60℃ ,≤85%HR,避免腐蚀性气体
箱体尺寸:800(宽)x600(深)x2260(高)mm

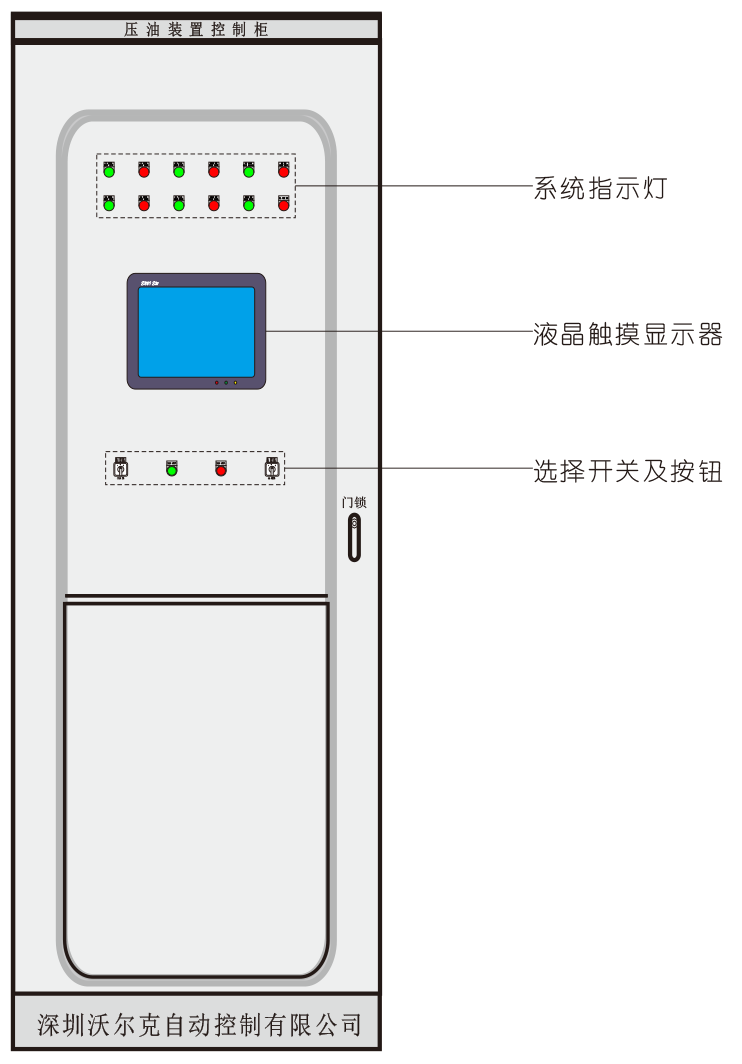

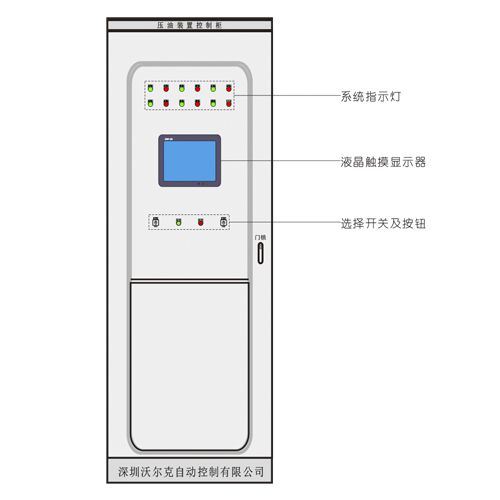

结构说明:

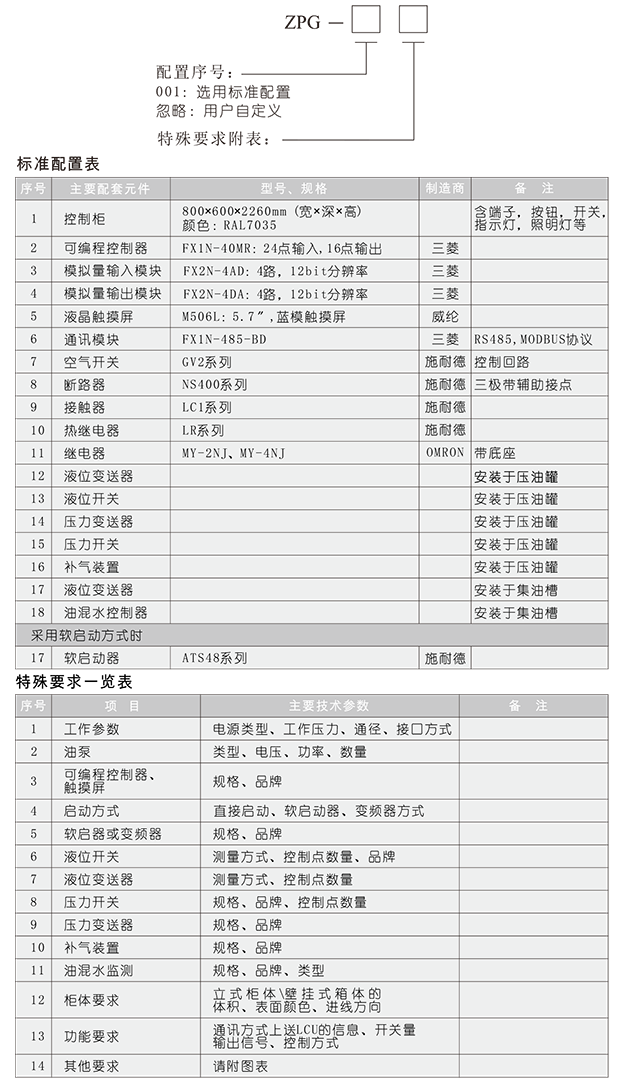

选 型 说 明:

        我公司特别为用户选定该型号控制系统的标准配置元件及相关参数,同时提供了特殊要求一览表供客户选择,客户如果还有其它要求可以通过附表、图的方式提出,详细元件的配置表格及相关参数。
