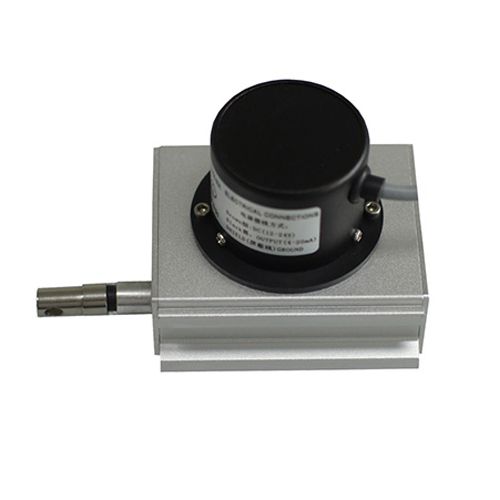

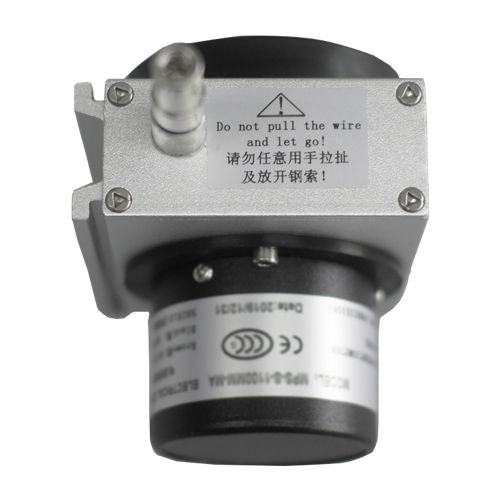

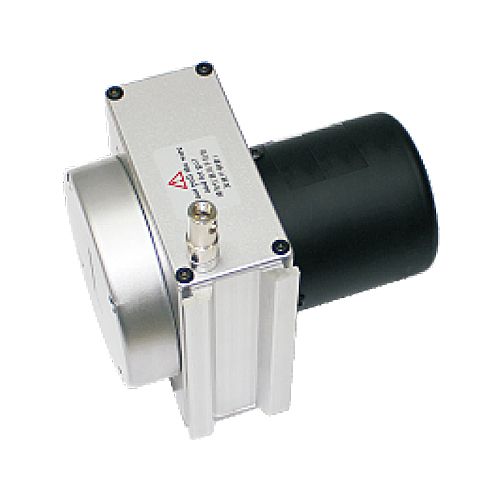

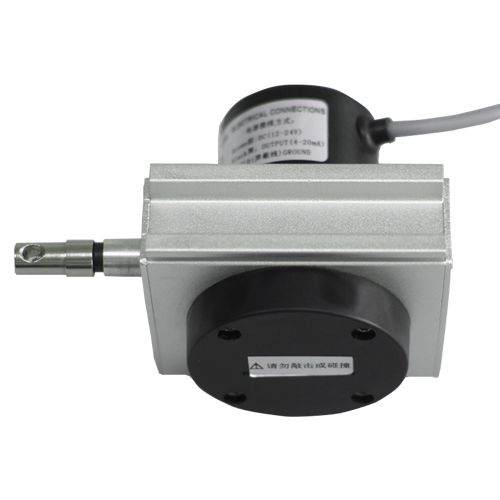

HM 拉线式位移变送器

型号:HM
产品介绍:
HM 拉绳式位移变送器是直线位移传感器在结构上的精巧集成,充分结合了角度传感器和直线位移传感器的优点,成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。拉绳式位移变送器具有很大的选择空间,行程从200mm至20000mm...
咨询热线:400-060-7358





HM拉线式位移变送器特点:

1、安装方便。

2、测量范围大,最大可达20m。

3、零点满量程可调。

4、高强度拉线,抗污染能力强。

 技 术 参 数

量程范围:0.2~20m

测量精度:0.15%FS

拉线拉力:≥0.3KG

拉线材质:316L不锈钢

拉线线径:φ0.5mm(多股绞线)

输出方式:0~10V

                  4~20mA

                  0~1KΩ

输出负载阻抗:> 5000Ω  (电压输出方式)

                         < 750Ω  (电流输出方式)

工作电压:DC24V

绝缘阻抗:100VDC时,100MΩ

重复性误差:±0.15%FS

适用温度:-25~80℃

密封等级:IP65

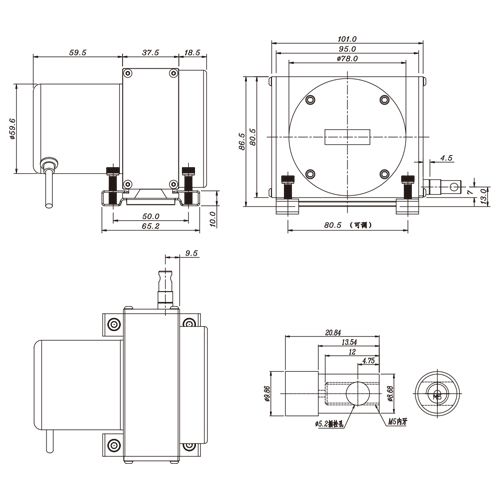

结 构 图:




接 线 图:


选型说明:
