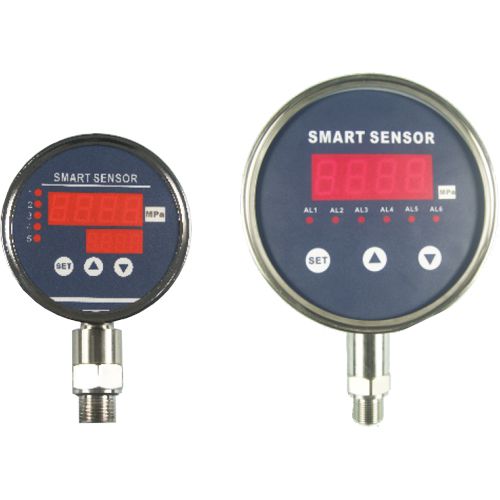

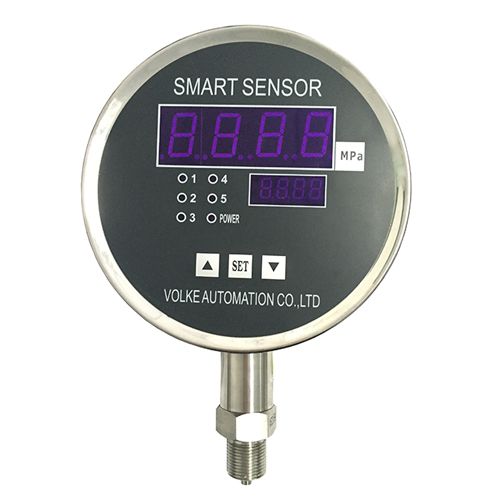

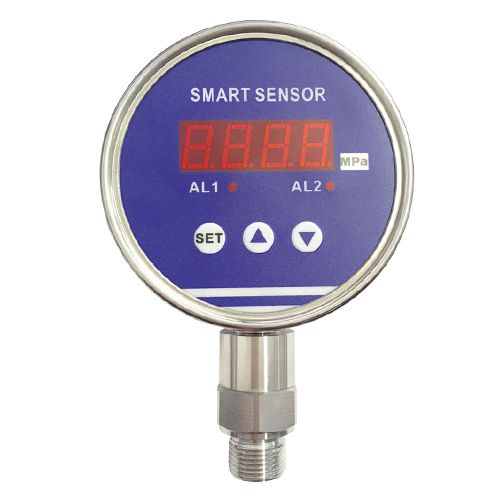

PAW 压力变送控制器

型号:PAW
产品介绍:
PAW 压力变送控制器将压力变送器与压力开关合为一体。除具有压力变送器同样功能外,还可通过全智能控制模块实现 现地显示,输出5对任意整定的压力开关接点,回差可自由设定。
咨询热线:400-060-7358

PAW 压力变送控制器特性:

1、现地LED显示,4~20mA输出。

2、抗过压、抗干扰、性能稳定可靠 。

3、Φ100mm、Φ150mm标准压力表外形。

4、提供最多6个接点信号,接点可任意设定。

5、传感器隔离膜片为不锈钢316L。

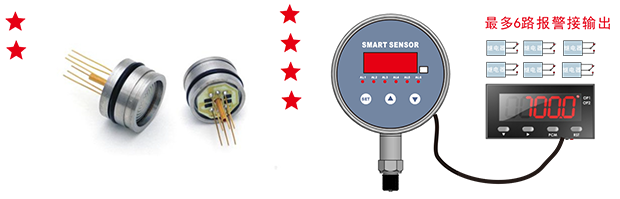

PAW压力变送控制器采用进口压力芯体作测量单元,精度高、线性好、抗冲压,耐腐蚀;现地LED显示,还可以远传输出4~20mA及6个报警接点输出。

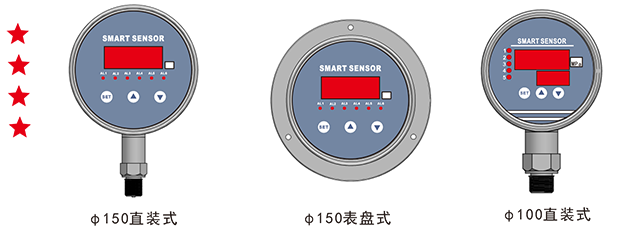

PAW压力变送控制器有φ100直装式、φ150直装式φ150表盘式安装规格,满足客户各种工况需要。



技 术 参 数:
量       程:  - 0.1...0~60MPa (Max)
测量精度:精度等级: 0.1、0.2、0.5
                   温度影响: ±0.07%FS/10℃
                   稳定性: ±0.10%FS/年
                   重复性误差: ±0.10%FS
过压能力:  量程的1.25倍
工作电压:  DC24V、AC/DC220V
最大功耗:  3W
绝缘阻抗:  100VDC时,100MΩ
整定结点 :  0-6个
输出信号 :  4~20mA
负载阻抗: <500Ω
壳体材质:  SUS304
密封材料:  氟橡胶
介质温度:  -20℃~85℃
密封等级:  IP65

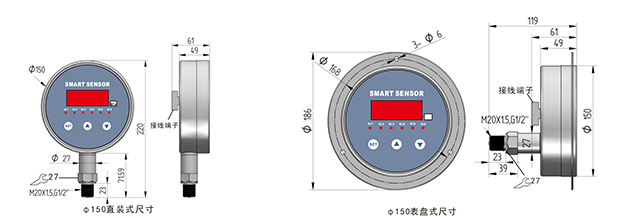

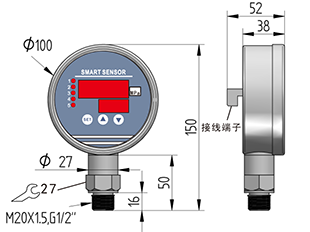

结 构 图:

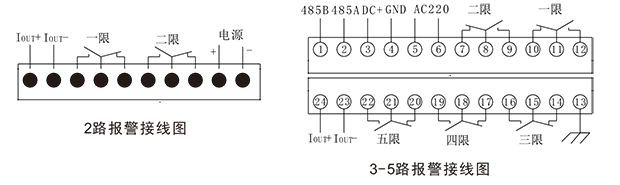

接 线 图:

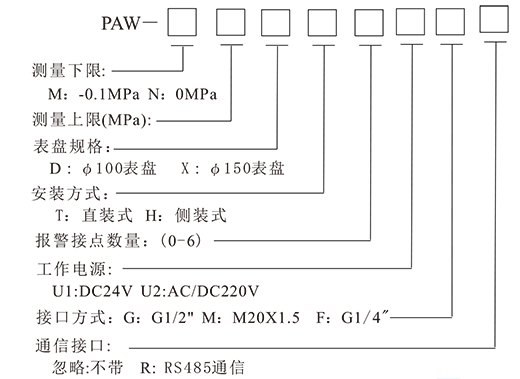

选 型 说 明:
