液冷系统流量 / 压力 / 温度传感器:现有技术短板与破局方向

2026-05-18
297次

一、一个被忽视的现实

液冷系统集成商在选型时,通常先确定泵的型号,再确定快接头的规格,最后才想起来——还得装传感器。

这种“最后想起来”的待遇,说明传感器在液冷系统里长期被当作配角。但液冷系统出问题时,流量不够、压力不稳、温度过高,最后查来查去,往往发现是传感器没选对。

不是传感器厂家做得不好。是液冷这个场景对传感器的要求跟传统工业不太一样。很多在化工、水务领域用得顺手的传感器,放到液冷系统里就露怯了。

这篇文章把几种常见测量原理在液冷场景中的短板逐一拆开说说。



二、流量测量:四种原理,各有各的麻烦

液冷系统中的流量测量,市面上主流的有四种原理:热式、涡街、超声波、涡轮。没有哪一种在所有工况下都占优势。


热式:响应慢是硬伤

热式流量计靠加热元件和测温元件的温差来推算流量。低流速下灵敏度高、无活动部件,这是它的优点。

但在液冷场景中,它的短板很要命:响应速度慢,通常要几秒钟才能跟上流量变化。

液冷系统里,泵的启停、阀门的切换都是毫秒级的事情。流量从满管掉到零,可能就是一眨眼的功夫。热式还没反应过来,芯片可能已经过热降频了。对于需要快速响应的控制回路,热式不太够用。



涡街:怕振动,也怕低流速

涡街没有活动部件、耐脏、压损小,这些都是优点。但它在液冷中有两个明显的短板。

第一是怕振动。涡街靠检测流体流过发生体时产生的旋涡频率来工作。泵的运转、管道的共振、甚至旁边机柜的风扇,都会产生振动信号。这些振动频率如果跟旋涡频率接近,传感器就会“幻听”——阀门关死了,表上还有流量读数。

第二是怕低流速。涡街需要一定的流速才能产生稳定旋涡,对液体通常要求流速大于0.4-0.5m/s。液冷系统待机或轻载时,流量可能掉到这个值以下,涡街就测不到了。

还有一个容易被忽视的问题:小口径涡街的底座很多是PP材质的,长期工作压力只有1.0MPa左右。液冷系统虽然是低压循环,但泵启停时产生的水锤冲击峰值压力可能远超这个值。



超声波:怕气泡

超声波流量计可以外夹安装、不切割管道、无压损,这些特性在空间有限的液冷系统中非常有吸引力,尤其是分支管路的无损安装场景。

但超声波最怕气泡。超声波信号靠液体传播,气泡会散射和衰减信号。液冷系统刚注液时,管路里混着大量残留空气,超声波表在那段时间基本没法用。即使正常运行,泵的吸入口如果有涡流,或者温度变化导致溶解气体析出,都会产生微小气泡,导致超声波信号时强时弱,读数跳变。


涡轮:精度高但门槛高

涡轮流量计精度高(±1%左右)、响应快(毫秒级)、耐压高,在介质干净、气泡可控的工况下是一个很好的选择。

但涡轮有两个门槛:怕杂质,怕气泡。

涡轮的叶轮与壳体间隙只有0.1-0.3mm。液冷系统刚投产时,管路里的焊渣、密封胶碎屑如果没冲干净,很容易卡死叶轮。气泡的影响同样麻烦——仅1%体积含气量就能让读数偏差2%-5%,严重时甚至因“气锁”让叶轮完全停转。

所以涡轮可以用,但前提是系统有完善的过滤和排气措施。如果工况不确定,尽量不要把它放在最关键的位置上。



三、压力测量:几个容易被忽视的细节

压力测量在液冷系统中看起来简单,实际上有几个容易被忽略的地方。

测点位置很重要

传感器装在泵出口还是冷板进口,测出来的压力含义完全不同。泵出口的压力主要反映泵的工作状态,冷板进口的压力才直接影响冷板内部的流动状态。

有些系统在泵出口装了传感器,但冷板进口没有。结果是:泵出口压力正常,但冷板进口可能因为管路堵塞而压力不足,流量下降,芯片超温。等发现的时候已经晚了。

水锤冲击会损坏传感器

液冷系统中的泵不是连续运转的。负载变化时泵会启停,阀门会开关。这些操作会产生压力冲击,也就是水锤。

峰值压力可能是正常工作压力的几倍甚至十几倍。很多压力传感器的过载能力只有额定压力的1.5-2倍,扛不住这种冲击。几次水锤之后,传感器的零点就开始漂移,测出来的压力值不可信。

长期漂移影响故障判断

压力传感器在长期运行后,因为膜片疲劳、电路老化等原因,会产生零点漂移。这种漂移通常是缓慢的,单次巡检发现不了,但积累几个月后可能就差了几十kPa。

在液冷系统中,压力变化本来就是缓慢的——泄漏是慢慢漏,堵塞是慢慢堵。如果传感器的漂移幅度跟真实变化幅度差不多,就很难区分“系统真的有问题”还是“传感器不准了”。



四、温度测量:精度没问题,位置有问题

温度测量在技术上已经非常成熟,PT100、PT1000的精度对于液冷系统来说足够用。液冷系统真正的温度测量问题不在传感器本身,而在安装位置。

测的是不是真正的冷却液温度

温度探头如果贴在管壁外侧,测的是管壁温度,不是冷却液温度。管壁材料、厚度、保温情况都会带来偏差。如果探头的安装位置靠近发热元件,还会受到热辐射的影响。

液冷系统对温度的要求比很多人想象的高。芯片允许的温度窗口很窄,波动一两度就可能影响算力输出。如果温度测量本身就有±1度的误差,再加上安装位置带来的系统偏差,控制精度就很紧张了。

响应速度够不够

有些系统中温度探头装在分集水器的总管路上,距离冷板有几米远。冷却液从冷板流到温度探头需要时间,这期间如果冷板温度已经变化了,控制回路还在用旧的数据做决策。

对于需要快速响应的系统,温度探头应该尽量靠近冷板安装。但空间有限的情况下,这个要求并不容易满足。



五、三个参数之间的数据相关性被忽视了

这是现有分体式方案最大的问题,也是最容易被忽视的问题。

在典型的液冷系统中,流量计装在主管道上,压力变送器装在泵出口或冷板进口,温度探头插在分集水器附近。三个参数来自三个不同的空间位置,甚至不同批次的数据采集时间也不是完全同步的。

做热平衡计算或故障诊断时,工程师通常默认这三个参数是同步的、来自同一工况。但在实际系统中,这个假设并不总是成立。分支管路的水力不平衡是真实存在的,不是理论上的。

举例来说:流量下降伴随压力下降,和流量下降伴随压力上升,指向完全不同的故障原因。前者可能是泵出了问题,后者基本可以断定是过滤器堵塞。但如果流量和压力来自两个不同的测点,这个判断的可靠性就打了折扣。

三个参数凑在一起才构成一个完整的工况画像。如果它们不是同时、同地采集的,这张画像就不够清晰。


六、一个正在发生的变化

行业显然也意识到了这些问题。分体式方案在数据相关性上的短板,正在推动集成式传感器的研发。

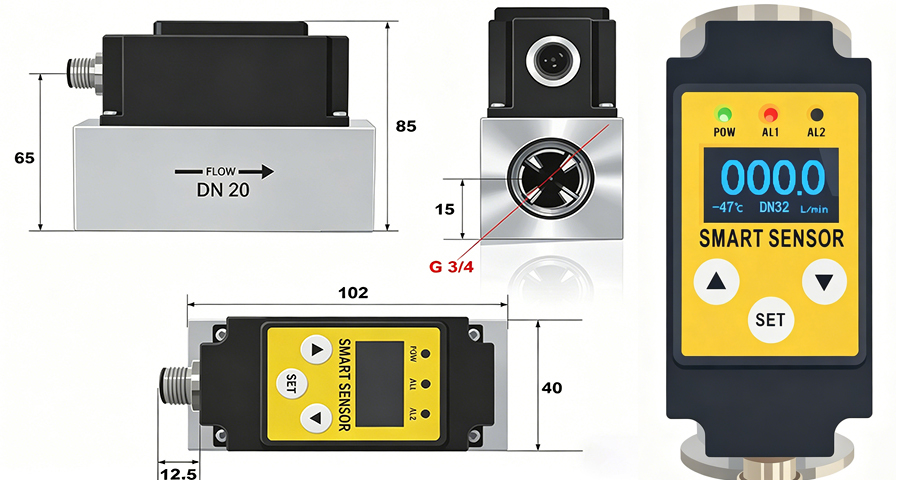

目前,VOLKE工程师在现有的二合一、三合一传感器基础上进行优化,研发出一款全新、最贴合液冷系统专用的传感器。方向是对的——与其让三个传感器装在三个地方、数据凑不到一起,不如从设计上就把它做成一个整体,确保三个参数来自同一个测点、同一个时刻。

当然,集成式方案也有自己的问题要解决,比如测量原理的选择、故障冗余、校准便利性等。这些会在下一篇文章里详细展开。



七、小结

液冷系统中的传感器选型,没有“最好”的传感器,只有“最不坏”的选择。

流量测量四种原理各有短板:热式响应慢,涡街怕振动低流速,超声波怕气泡,涡轮门槛高。选型时根据实际工况做取舍,而不是追求完美。

压力测量要找对测点位置,扛得住水锤冲击,还要解决长期漂移的问题。

温度测量本身技术成熟,问题主要在安装位置和响应速度。

最容易被忽视的是三个参数的数据相关性。分开安装的传感器,谁都说不清那几个数据是不是一个工况出来。

集成式传感器正在成为行业探索的方向,但距离“完美”还有一段路要走。


下一篇文章,我会专门分析三合一传感器的优势和局限——它怎么解决数据相关性的问题,又带来了哪些新的麻烦。
