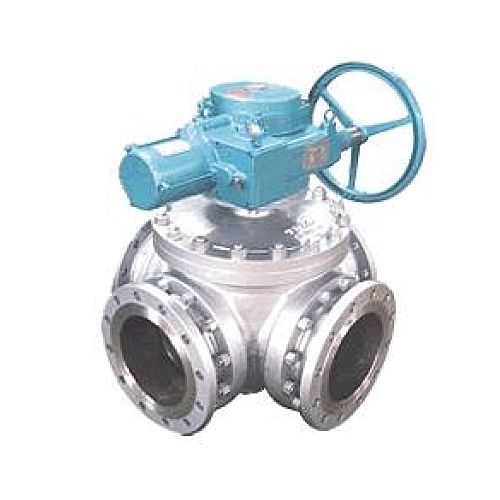

ASV42 电动四通换向球阀

型号:ASV42
产品介绍:
ASV42电动四通换向球阀是针对电站机组冷却器正反循环供水而设计的,为防止单向供水引起冷却器堵塞,而影响机组正常工作;传统工艺采用四个电动阀门,该装置所占空间大、成本高、每次换向需要操作四个阀门。
咨询热线:400-060-7358

暂无视频内容,待完善...


ASV42电动四通换向球阀特性:

1、结构简单,容易操作,维护方便。

2、节省阀门、管道材料、安装方便省时,节省成本。

3、球阀结构使用寿命长,密封性能好。

4、备有手动机构,便于控制。

以一个球阀代替四个调节阀,减少工作中可能出现的故障环节,降低能耗,提高工作效率。

技 术 参 数:


控制方式:电动带手动
工作电压:220VAC,220VDC,380VAC
壳体材质:W C B
球阀材质:1 3 C R、W C B + H C r
阀杆材质:1 3 C R
阀       座:P T F E
压力等级:P N 1 . 0 M P a P N 1 . 6 M P a
防护等级:I P 6 7

控制系统:

控制箱所含部件
        开启按钮:正向供水
        关闭按钮:反向供水
        停止按钮:停
        正向供水指示灯
        反向供水指示灯
        中位动作指示灯(闪烁)
        开度指示表

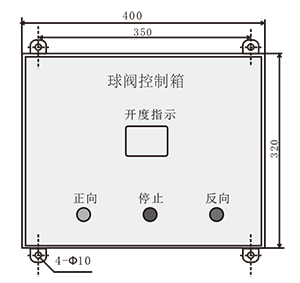

控制箱材质及尺寸
        材    料: 冷轧钢板
      箱 体 厚 :2 0 0 m m
      安 装 板 :镀锌
     表面处理:烤漆处理

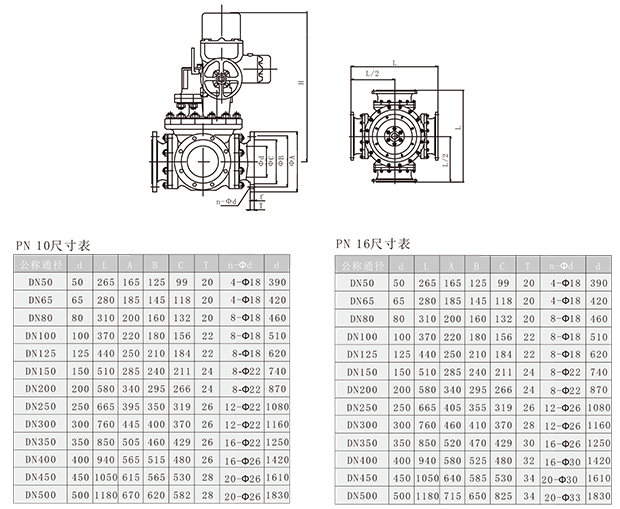

结 构 图:

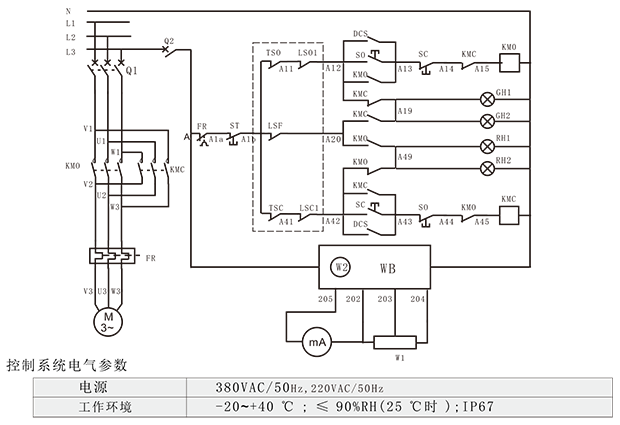

电气接线图:

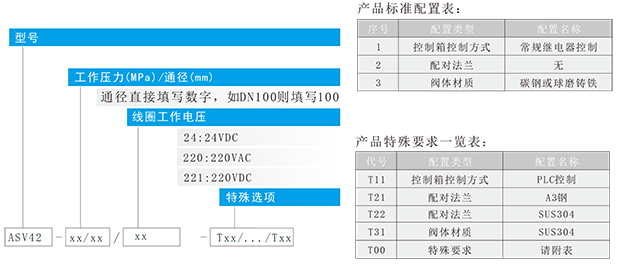

选型说明:
