购买磁致伸缩位移传感器时需要注意哪些事项?

2022-10-26
224次

1.什么是磁致伸缩线性位移传感器

磁致伸缩位移传感器(Magnetostrictive Position Sensor)是一种基于铁磁材料磁致伸缩效应而开发的位移检测装置。具有可靠性高、分辨率高、非接触式测量、抗油污等特殊优点,可用于恶劣的工业环境。连续、准确、实时测量各种运动部件的位移(位置)是精确运行和控制的重要组成部分,可以大大提高整个系统的精度和效率。它适用于检测具有线性路径的任何机械装置的行程或位置,液压系统伺服反馈的精确控制是其典型应用之一。


2.磁致伸缩位移传感器的工作原理

磁致伸缩线性位移传感器的检测原理是基于磁芯检测元件、磁致伸缩波导元件和维纳环之间的磁弹性耦合效应,即wideman效应。


测量时,电子仓中的激励模块在磁致伸缩波导材料的两端施加一个电流脉冲,该脉冲以光速在波导丝周围形成一个周向的安培环形脉冲磁场该环形磁场与游标磁环的偏置永磁磁场发生耦合时,会在波导丝的表面形成魏德曼效应扭转应力波,扭转波以其在波导材料中传播的本征速度(约2800m/s),由产生点向波导丝的两端传播,传向末端的扭转波被阻尼器件吸收,传向激励端的信号则被检波装置接收,电子仓中的控制模块计算出查询脉冲与接收信号间的时间差,再乘以其本征速度,即可计算出扭转波发生位置与测量基准点间的距离,也即游标磁环在该瞬时相对于测量基准点间的绝对距离,从而实现对游标磁环位置的实时精确测量。

3.位移传感器选型时必须注意哪些问题?

(1)工作方式:内置还是外置;

(2)传感器的有效量程是多少;

(3)输出方式:模拟量4~20mA电流、0~10V电压、SSI输出的分辨率和编码方式等

(4)产品的工作场合及环境要求

(5)连接方式:直出电缆还是航空插头


4.传感器的订货周期一般是多长?

标准型号交货期是4周内。库存现场当天可以发货,具体可咨询我们的销售人员。

5.传感器量程能生产多长?

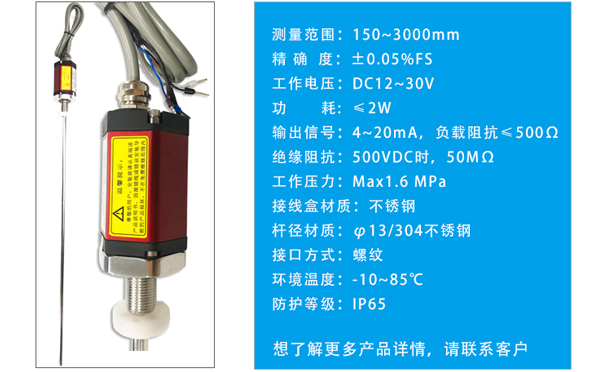

视具体的订货型号而定,常规量程为150~3000mm,超过常规量程以上时,须咨询技术支持

6.传感器订货时,是否要将首、末端测量死区加进定货长度?

不需要,定货时只需要提供有效行程即可,即油缸或机械动作实际行程。其实零区和死区都是固定长度,所以定货时会自动加入两端的距离。如有需要,死区可根据客户实际需求加长或缩短(订货时请注意说明)。


7.传感器出厂后,是否可以更改量程?

可以,磁致伸缩位移传感器的敏感元件是按有效量程定制生产的。

如果实际需求量程小于订货长度,用户可以牺牲部分行程不用(传感器内置油缸安装,须保证活塞杆有足够的长度)。

如果实际需求量程大于订货长度,则没有解决办法。

8.传感器有没有输入电压保护功能?

传感器带有超压保护(≤36VDC)和供电方向反极性保护(≤-30VDC)。但是反极性接入时间不宜过长(30分钟),否则还有被烧坏的可能。

注意:如果错接了220V交流电源,导致电子模块失效,则不属于产品保修范围!
