LDW静压投入式液位计的特点及安装注意事项

2022-05-17
156次

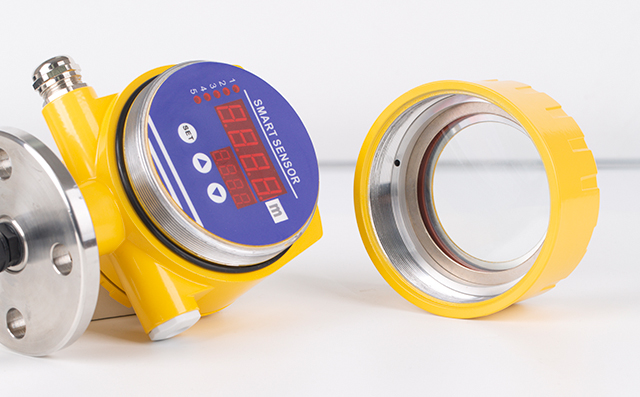

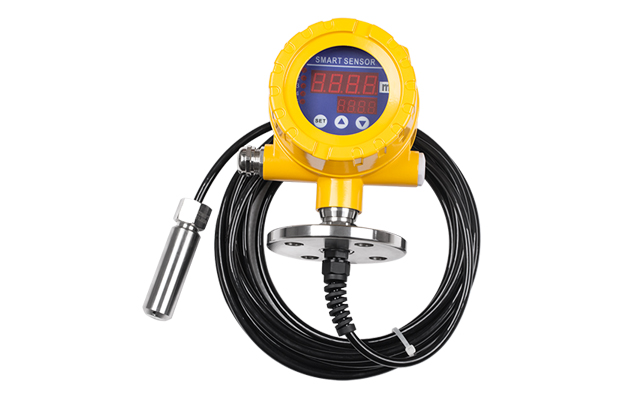

LDW静压投入式液位计,又称为智能投入式液位变送控制器,是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,加入了微电子智能芯片,将静压转成电信号,再经过温度补偿和线性校正,最终转换成4-20mA标准电流信号输出的一种液位传感仪器,使用变送器做到智能化,具有人机友好界面,自由设定参数值,报警输出,可实现五对继电器控制输出点,同时还具有LED显示等功能。


LDW静压投入式液位计功能特点:

一、固态结构,工作使用寿命长;

二、从水到污水,从油到粘度较大的液体都可以进行高精度测量,不受介质起泡、沉积等影响;

三、附带多用途安装支架(如单法兰/双法兰等),安装使用方便;

四、具有良好的抗干扰、防雷电能力;

五、具有电源反极性保护及过载限流保护;

六、新型材料不易疲劳磨损,抗振动、冲击、过载能力强。


LDW静压投入式液位计的优势:

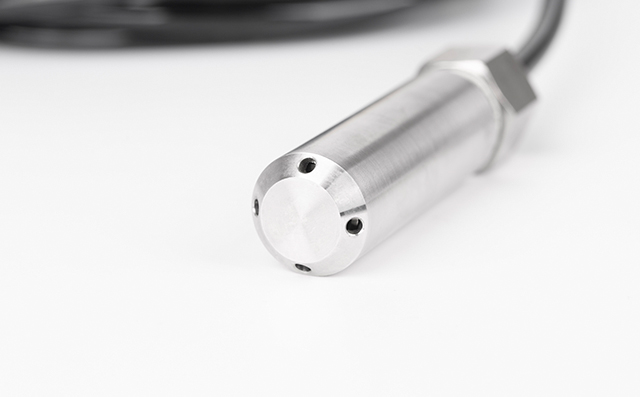

LDW静压投入式液位计结构简单,无任何可动或弹性元件,操作简单,调试容易,测量精准可靠性高,安装方便,维护成本低;整体为全电子结构,前端采用带隔离膜充硅油压阻式压力传感器,测量传感器引线采用带空气导管电缆连接,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制多路开关,对控制系统液位进行测控。


静压液位级测量仪表的安装应符合以下规定:

1、单法兰式液位计的仪表连接头 (管嘴) 距罐底距离应大于300mm ,且处于易于维护的方位。

2、双法兰远传式差压液位计的安装高度不宜高于容器上的下取压法兰口,并精确计算出零点和负迁移量: 对传导毛细管应用角钢或钢管进行固定,环境温度变化大的场所应采取绝热保温措施。

3、采用差压变送器测液位的安装应符合以下要求:

a)上下取压仪表连接头 (管嘴) 之间距离应大于所需测量范围; 下取压仪表连接头 (管嘴) 距罐底距离不小于200mm ,且避开液体抽出口: 上取压仪表连接头 (管嘴) 应避开气相喷入口,无法避开时应采取防冲措施;

b)测量易挥发或易冷凝介质液位时,应在负压侧 (气相) 加隔离罐或在正负压两侧均加隔离罐,并精确计算出零点和负迁移量;

c)测量蒸汽锅炉汽包液位时,应安装温度自补偿式平衡容器,并宜对导压管进行伴热和隔热保温。
