热导式流量开关的安装步骤

2022-05-10
382次

在前几期文章中,沃尔克都为您详细了介绍了什么是热导式流量开关以及它的工作原理,那么,在选择好合适的流量开关后,用户要如何对流量开关进行安装呢,在安装的过程中要注意哪些事项,今天小沃为大家详细介绍说明在安装流量开关的过程中需要注意的一些问题,如果有什么不懂的,可以留言咨询哦~




一、热导式流量开关的选型

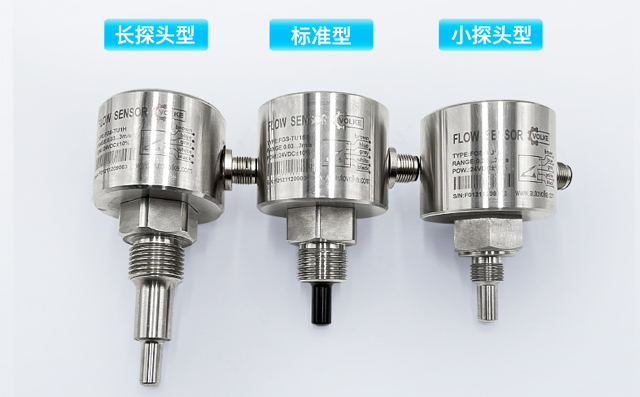

针对不同的工况,不同的管径,所使用的流量开关也是不一样的,通常需要向厂家提供以下参数:测量介质,管径的大小,接口螺纹的大小等等,热导式流量开关常用于监测油或水的流速状态,对于不同的管径大小,所选择的的流量开关探头长度也是不一样的,一般有短探头(适用于DN8~DN10)、标准探头(适用DN10~DN100)、和长探头(适用DN100~DN300),连接方式有螺纹G1/2"、G1/4"可选,沃尔克可替换国内外大多数品牌的其它类型的流量开关,作为一家专业的流量开关生产厂家,我们专业的技术销售会针对不同的工况,为用户提供合适的型号,特殊类的工况也可以进行定制,所以选型问题无需担心。




二、热导式流量开关的安装

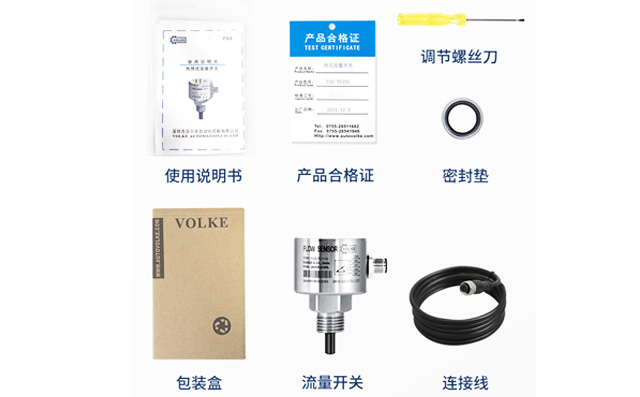

1、在安装前,要先检查包装是否完整及配件是否齐全,通常配有:流量开关*1、2米连接线*1、密封垫*1、调节螺丝刀*1、产品说明书*1、使用说明书*1(注:如有缺漏和损坏,请及明联系厂家)。




2、检查安装管道,确保管道无水流后,在接口处放入密封垫,插入流量开关缓慢旋转,直至完全闭合介质无渗漏(注:插入过程中请勿暴力安装,如遇到无法旋入的情况,应当立即停止并检查是否是因探头过长导致无法旋入,并及时向厂家反馈)。

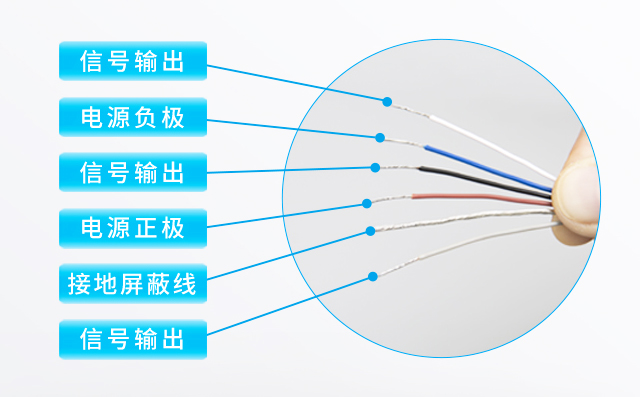

3、接线说明,厂家所配的连接线通常是5芯的,请根据说明书的要求进行连接,关于连接线的不同芯线的颜色说明如下:




三、热导式流量开关的调节

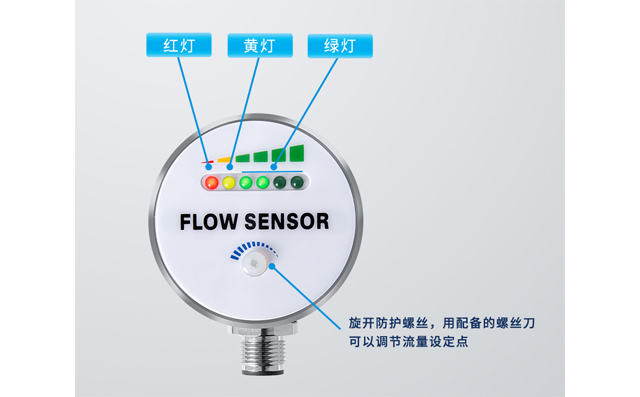

流量开关在管道上安装完成后,通入介质,选择好要求的流速,待流速稳定后,对流量开关进行调节,插入配套的航接线,接上电源,通电后指示灯会自动校验一遍。

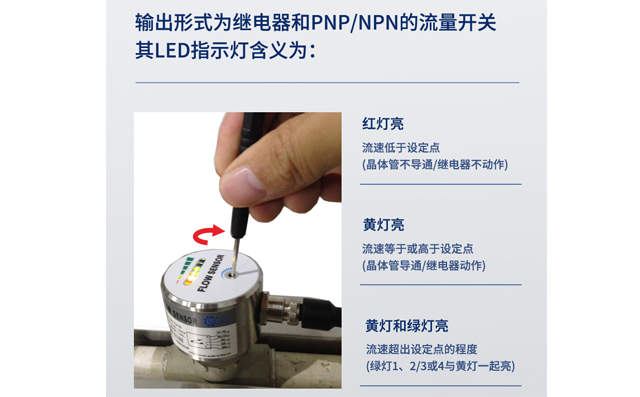

1、用螺丝刀(逆时针)将防水螺丝旋开,


2、用螺丝刀(顺时针)缓慢地进行调节,调节到黄灯刚好亮起,此时管道里的流量值就是流量开关设定的动作值,但管道内流速变化,瞬时流量可能偏大,为了防止误动作,建议调节到黄灯及两个绿灯亮的位置。




3、调节完成后将防水螺丝归位。


注:在调节时请缓慢地进行调节,避免造成设备损坏。


至此,热导式流量开关安装完成,随着介质的流速增大,指示灯也会增加,当介质断流时,指示灯则亮红灯。
