压力变送器在水电站油压系统中的应用

2022-01-17
324次

一、 背景说明:



调速器系统用于调节水轮机机组的功率输出和转速。而油压系统是水电站调速系统的操作系统。稳定性和可靠性对水轮机的正常运行有重要影响。

压力变送控制器



二、存在的问题:



一个建久了的水电站存在一个问题。水轮机的开启、关闭和自动旋转调节由油压系统提供动力。调速器油压变化大,动作过于频繁,带来很多安全问题:



(1)小容量压力表在使用时经常出现火花,接触不良。



(2)缺乏良好的人机界面,导致无法对外交流。不能连接调速器主默认信号等重要输入和开关信号。



(3)主泵运行,备用泵长时间待机,设备利用率不平衡。备用的无法检查,一旦发生紧急情况,很容易失去效率。



(4)保护系统不完善。电气设计陈旧,功能不全,压力元件质量低劣,长时间使用后无法正常开启或自动停止。

压力传感器



三、我们提供的解决方案:



(1) 涉及产品



压力变送控制器



该产品有助于解决水电站调速系统安装、接线、调整等问题。



除了标准的压力变送器控制器,我们还可以根据不同的要求为客户提供基于压力变送器的压力监测和传感解决方案。



(2) 我们解决的问题



A:可靠性有保证。



我们的产品采用继电器结构设计,具有良好的负载能力。客户可根据工作油压设定合适的回差,调整动作点。



B:实时显示和监控。



可选配模拟量输出信号,可根据现场需要选择,可与LCU系统、PLC等二次仪表通讯进行测量和监控。



C:更好地利用设备



根据模拟输出信号和控制器继电器点,主泵和备用泵可以交替运行。更重要的是客户可以通过流量开关作为流量信号器来调整备用泵。



D: 可选安装



我们的产品采用可拆卸安装接头、连接器端子安装,可根据不同需要进行安装。有防水、防尘、防短路保护罩。



该压力传输控制器适用于调速系统,有助于水电站自保护和自动运行的发展。



可用于供水管道控制、压缩空气系统、进水主阀控制系统等其他设备及辅助系统。

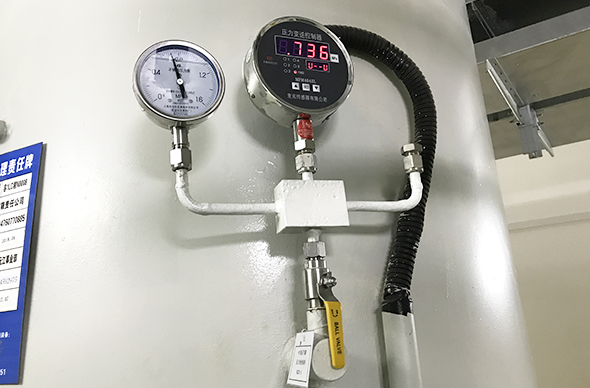

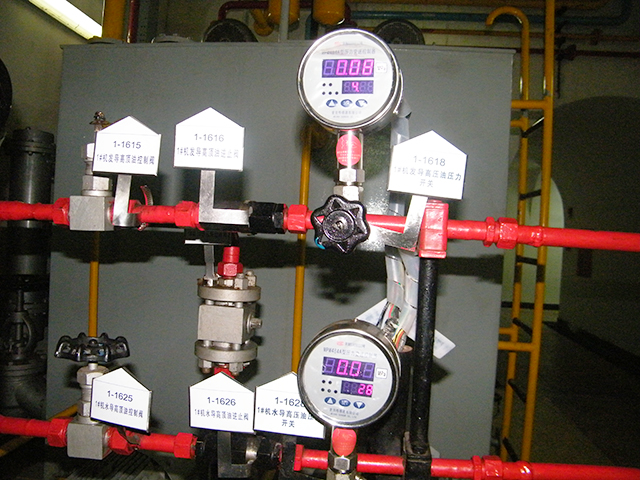

四、现场安装,请看附图:

压力传感器1

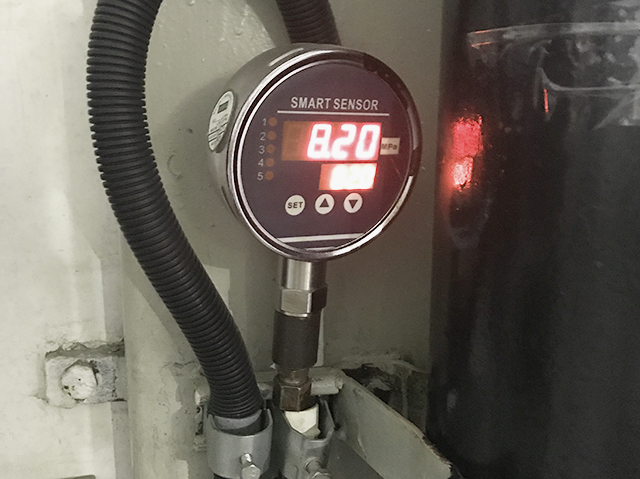

压力传感器1

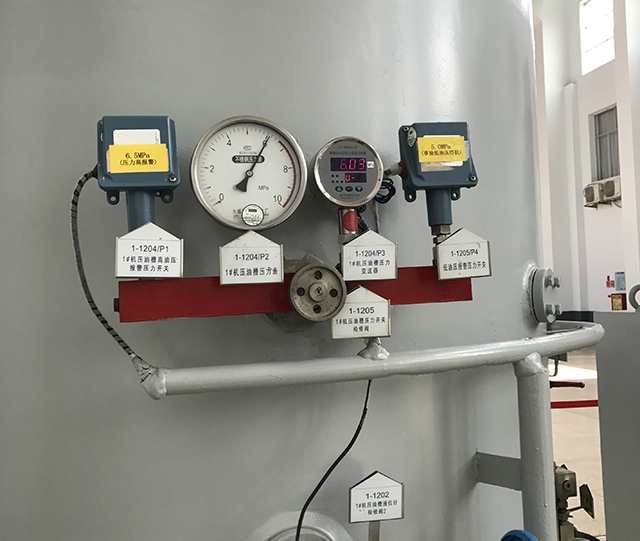

压力传感器2

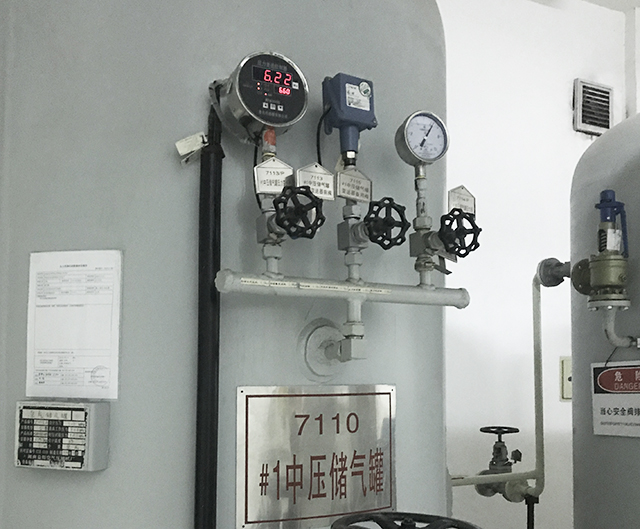

 压力控制器
