使用磁致伸缩液位变送器的优点是什么?

2021-12-21
623次

磁致伸缩液位变送器是一种液位传感器,主要是用于连续测量介质的液位和界面,它内部使用了磁致伸缩操作的原理,并结合现代电子技术来测量脉冲波之间的时间值,以达到准确测量液位的目的。磁致伸缩液位变送器采用波导脉冲工作,在工作过程中,通过测量起始脉冲和结束脉冲的时间来确定所测量的位移,是目前最好的液位测量和控制技术,磁致伸缩液位传感器通常用于油水界面的测量,其他包括酸罐、丙烷容器、脱盐器和污水罐等,磁致伸缩液位变送器由三部分组成:探头杆、电路单元和磁浮子,柔性电缆型和外浮标型是从基本模型衍生而来的,并具有4~20mA、0~5V、0~10V、HART、RS-485等多种通讯方式。

磁致伸缩液位变关器



磁致伸缩液位变送器分为柔性探头型、硬探头型、外浮子隔离检测三种。表身包含两个主要部分:电子部分和感应部分。磁致伸缩液位变送器的优点是:



可靠性强:

由于磁致伸缩液位变送器采用波导原理,没有机械活动部件,因此,没有摩擦,也没有磨损,整个转换器封闭在不锈钢管内,不与测量介质接触。传感器工作可靠,寿命长。



精度高:

因为磁致伸缩液位变送器采用波导脉冲工作。在工作中,通过测量起始脉冲和终止脉冲的时间来确定被测位移。因此测量精度高,分辨率优于0.01%FS。达到的精度。



安全性好:

磁致伸缩液位变送器防爆性能高。本质安全防爆,使用安全。特别适用于化工原料和易燃液体的测量,测量时无需打开罐盖。避免人工测量的不安全性。

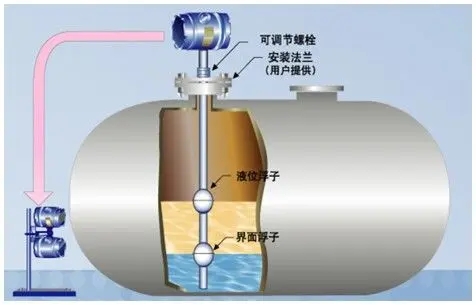

安装维护方便:

磁致伸缩液位变送器一般通过罐顶现有的管口安装。特别适用于地下储罐和已投产储罐的安装。安装过程中不影响正常生产。



便于系统自动化:

磁致伸缩液位变送器二次仪表采用标准输出信号。便于计算机处理信号。易于实现网络化工作,提高整个测量系统的自动化程度。


传感部分(即探杆):

探头的直径为 5/8”,末端是密封的。探头内部是空心的,并装有精密磁致伸缩线。除了磁致伸缩线外,探头还可以容纳多达 8 个 RTD 传感器,用于检测温度。探头最大长度可达23米,6米以上采用柔性电缆结构。



电子部分(即控制器):

外壳材质为铝合金或304不锈钢。它是双腔式(即传输部分与接线部分分开)。其中一个腔室是微处理模块和电路板,微处理模块具有操作按钮。另一个室是接线柱。电路板和探针处理板之间有一根导线连接。未经制造商授权,不得松开该电线。




选择注意事项:

1、液位计的选用应与现场介质环境相一致。包括环境温度、压力、振动、冲击、结构材料与介质的相容性等。

2、当被测介质温度较高(100~200℃)时,建议选择外浮子式探头,采用侧法兰安装。当温度较高(200~300)时,建议选择带外浮子的侧捆式探头,并用侧法兰安装。

3、磁致伸缩液位变送器测量杆的上下端有测量死区,选择量程时应考虑。

4、液位计常用的不锈钢磁浮子尺寸为Ф45×56×Ф15,要求法兰连接DN50以上。对于螺纹连接的液位计,用户需要安装法兰或支架。



常问问题

什么是磁致伸缩换能器?

磁致伸缩液位变送器是一种液位传感器。但它内部使用了磁致伸缩操作的原理。并结合现代电子技术测量脉搏波之间的时间值,达到准确测量液位的目的。磁致伸缩液位变送器采用波导脉冲工作。在工作过程中,通过测量起始脉冲和终止脉冲的时间来确定被测位移,因此测量精度高。



磁致伸缩传感器如何工作?

1.设备电子设备以固定间隔产生低能量电流脉冲。

2.电脉冲产生一个磁场,该磁场沿着传感器管内的专用导线传播。

3.线材周围的磁场与磁浮子相互作用,使线材内感应出扭转应力波。这种扭力以已知的速度沿着金属丝从磁浮子的位置向金属丝的两端传播。

4.放置在发射器组件中的获得专利的传感元件将接收到的机械扭转转换为电返回脉冲。

5.基于微处理器的电子设备测量启动和返回脉冲之间经过的时间(飞行时间)。并将其转换为与浮子液位成正比的位置测量值。
