什么是压力开关?

2021-12-17
458次

压力开关是一种简单的压力控制装置,采用高精度、高稳定性的压力传感器和传输电路,然后通过专用的CPU模块化信号处理技术,实现对中压信号的检测、显示、报警和控制信号输出。当被测压力达到额定值时,压力开关可发出报警或控制信号。可广泛用于石油、化工、冶金、电力、供水等领域各种气体和液体的表压和绝压的测量和控制。

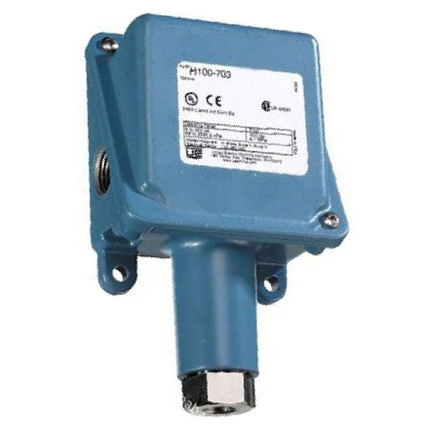

压力开关




压力开关的工作原理:当检测到系统中的压力高于或低于额定安全压力时,传感器中的圆盘瞬间移动,通过连接导杆推开或关闭开关连接器。当压力下降到或上升到额定恢复值时,盘片立即复位,开关自动复位,或者干脆当被测压力超过额定值时,弹性元件的自由端发生位移,连接或比较元件后按下开关,改变开关元件的通断状态,达到控制被测压力的目的。


那么压力开关的类型有哪些?根据不同的分类标准划分,压力开关的类型有很多,根据传感器元件分主要有螺旋弹簧管压力开关、膜片压力开关、波纹管压力开关、波纹管压力开关几种类型;根据性质分主要有机械式压力开关和电子式智能压力开关;根据设定值分主要有可调式压力开关和不可调式压力开关;根据用途分主要有通用型压力开关、小型压力开关、智能型压力开关、防爆型压力开关、船用型压力开关、差压开关等。


压力开关的应用

压力开关通常用于造纸机、空气压缩机或泵组。在此类设备中,我们依靠压力开关作为系统中的安全装置、警报或控制元件。以空气压力缩机(简称“空压机”)为例:普通的空气压缩机由三个主要部分组成:电动机、V型气泵和储气罐,空压机内装有压力开关,可以调节电机的启停,通过调节油箱内的压力,空压机就可以休息了。空压机厂在调试过程中可根据不同客户的要求,设定一定的启停压力。例如,当压缩机启动时,空气被泵入内部。当压力达到设定值时,压力开关将接触触点使电机停止。当压力低于设定值时,空压机再次启动,使油箱内的压力保持在压力范围内。

你如何测试压力开关?

压力开关的校准方法(仅供参考):

根据说明书找出被测仪器的动作设定值。

选择合适的压力信号源给测试仪表加压。具有适当量程的标准压力表检测信号压力,用万用表测量触点的通断状态,

对于高报告开关,从低到高慢慢增加压力,观察万用表,当万用表指示突然变化时,标准压力表的评估为高报告值。

然后慢慢降低压力,当万用表再次指示突然变化时,标准压力表的评价为复位值。

对于欠报开关,试验压力应先升高到设定值以上,然后再缓慢降低。

当万用表指示突然变化时,标准压力表的评价为低值。

再次缓慢按下,当万用表再次指示突然变化时,标准压力表的指示值为复位值。
