电磁流量计的安装指南

2021-12-14
279次

本文将为您介绍电磁流量计的基本知识和安装指南。


一、电磁流量计的基本知识


电磁流量计



电磁流量计是一种用于测量封闭管道中低于5微西门子(西门子:电导单位)的导电液体和泥浆流量的仪器。它的性能不会因介质的腐蚀性、粘度、压力、密度、酸度和碱度等属性而受到影响。它可以测量水、废水、化工、化肥、乳品、食品、饮料、制药、医疗、石化、造纸、采矿和农业等行业中液体、糊状物和泥浆的流量,也常用于测量钢铁厂和发电厂的冷却水的流量。


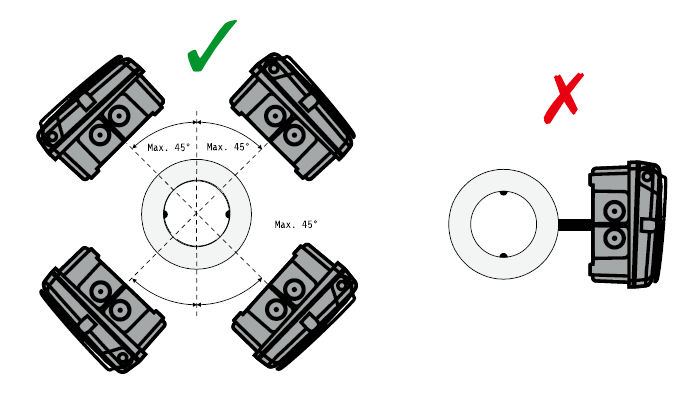

二、安装指南

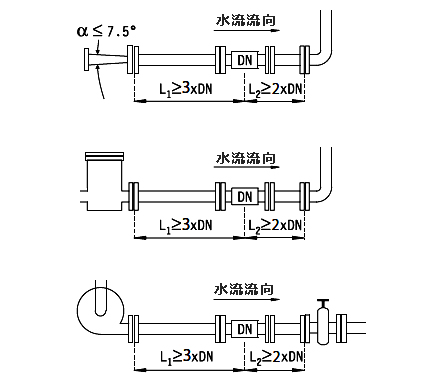

1、电磁流量计必须安装在无干扰元件(阀门、t型管、弯头、泵等)的位置。为确保电磁流量计的上游没有湍流的层流。因此,电磁流量计必须安装在直管中,距离上游干扰元件至少3xDN的位置、下游干扰元件至少2xDN的位置。






重要事项:如果管道中存在阀门,那么电磁流量计应始终安装在阀门的下游侧

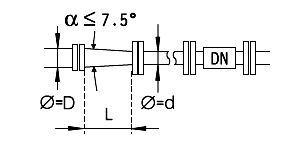

2、如果需要使用异径接头,则内角不得超过7.5°。使角度保持在7.5°以下的最小长度可以通过以下公式来验算:

L = (D - d) x 7.63

其中“D”为异径接头大直径,“d”为异径接头小直径。

例如:如果管径为DN80的电磁流量计安装在100mm管道的下游,则异径接头的长度必须至少为152.6mm,以使内角保持在7.5°以下。




3、电磁流量计的法兰连接必须在上游和下游侧同心组装;如果连接不当,则会导致液体紊流,从而影响测量精度。



重要事项:垫圈和接地环也必须同心安装。

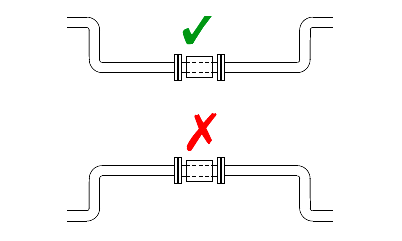

4、电磁流量计必须始终保持满管状态,因此,电磁流量计严禁安装在管道系统中的最高点或自由出口处,由于受到重力的因素影响,可能会导致空管或者非满管状态出现。

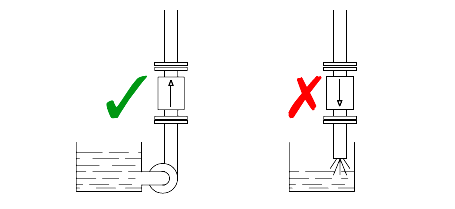

5、如果所测量的液体携带颗粒,例如测量污泥、污水等时,电磁流量计必须垂直安装,并保持流向自下而上,确保电磁流量计始终满管同时也能能有效减少气泡的出现。
