什么是流量温度一体式传感器?它有哪些功能?

2021-07-28
346次

流量温度一体式传感器也叫“流量温度开关”,顾名思义就是一种可以对管道中液体流动及温度情况进行实时监控的传感器,提供流量4~20mA信号及报警开关量输出,温度4~20mA信号及报警开关量输出,并采用数码LED实时显示流体流速及温度,并可以通过表头设定报警接出输出,可同时实现温度变送控制与流量开关一体式的监控功能,被广泛应用于石油化式、电力、冶金、钢厂、造纸、食品加工、水处理、电池厂等行业。

流量温度一体式传感器

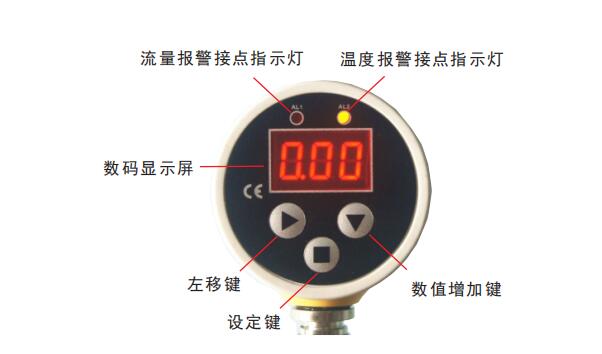

流量温度一体式传感器面板介绍:

3位数码LED显示当前管道流量值或温度值,面板上有三个按键,可以方便设定流量报警接点和温度报警接点。如图:


流量温度一体式传感器
流量温度一体式传感器的特点:

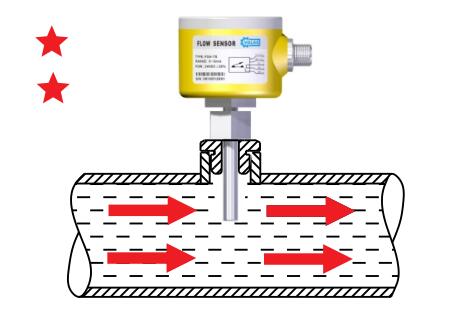

1、安装方便,采用插入式安装,感应探头小,水阻力小,流量损失小。


流量温度一体式传感器

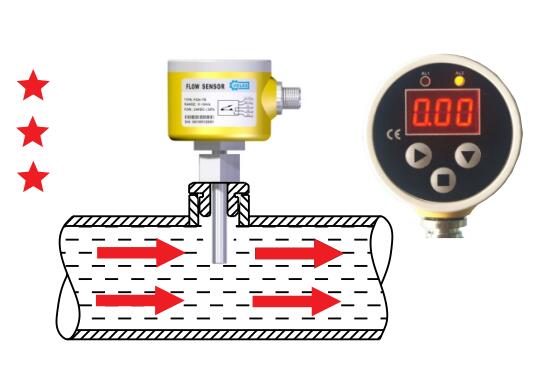

2、表头可以显示实时流量与温度

流量温度一体式传感器

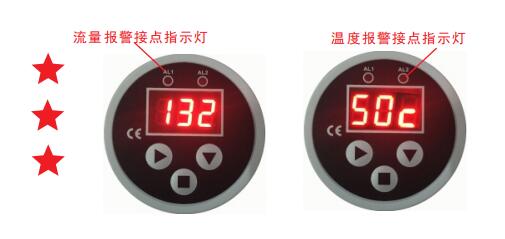

3、可以设定流量及温度上下限报警

流量温度一体式传感器

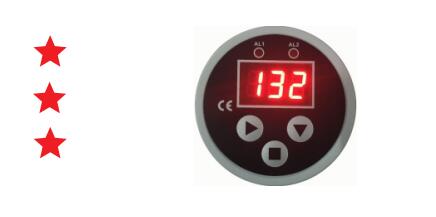

4、单位设置:流速:米/秒(m/s) 百分比显示:(%);流量:升/分:(L/min)

流量温度一体式传感器

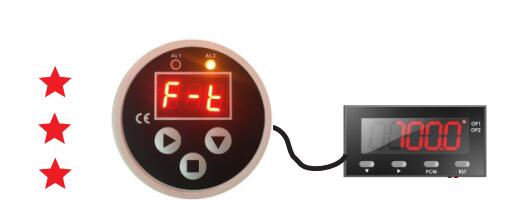

5、可切换流量或温度4~20mA输出

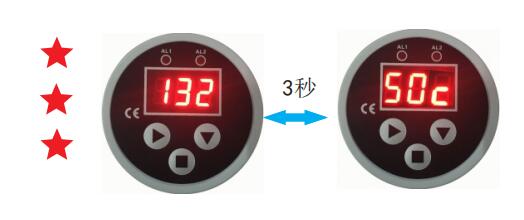

6、显示模式:流量定显,温度定显,流量与温度循环显示

技术参数:


流 量 参 数
测量范围: 水:0 . 0 3 ~1 . 5 m / s
                   油:0 . 0 3 ~3 m / s
显       示: 3位数码L E D显示
开关时间: O N :≥5 s(1 ~1 3 s); O F F :≥5 s(1 ~1 5 s)
输       出: 一个报警接点,4 - 2 0 m A(可设置)
接点容量: 0.1 5 A / 1 2 5 V A C,0.5 A / 3 0 V D C
绝缘阻抗: 1 0 0 V D C时,5 0 MΩ
报警接点类型:继电器, N P N , P N P
测量范围: -1 0 ~8 0 ℃、客户定制


温 度 参 数
显      示: 3位数码L E D显示
输       出:一个报警接点,4 - 2 0 m A(可设置)
接点容量:0.1 5 A / 1 2 5 V A C,0.5 A / 3 0 V D C
绝缘阻抗:1 0 0 V D C时,5 0 MΩ
报警接点类型:继电器, N P N , P N P


其 它 参 数
显       示:3位数码L E D显示
工作电压:2 4 V D C
防护等级:I P 6 5
功       耗:3 W ( 2 4 V D C)
壳体材质:P P
接口方式:M 1 8 X 1 . 5内螺纹

环境条件:- 2 0 ~8 5℃,≤8 5 % R H
探头材质:3 0 4不锈钢

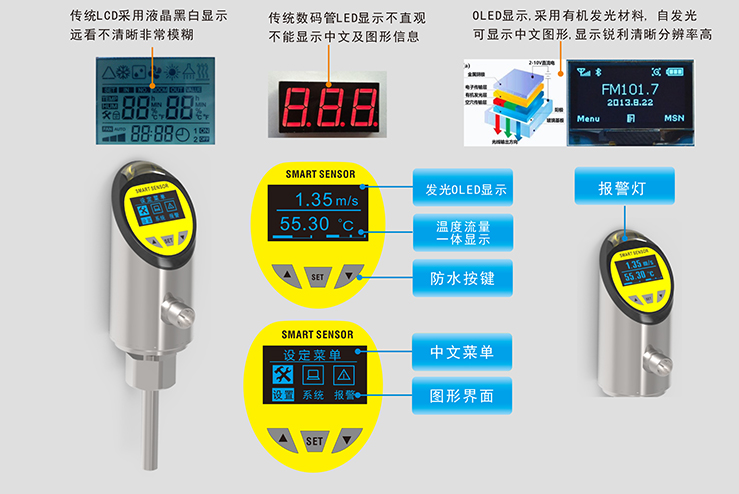

为迎合市场以及国内消费者的习惯,公司于2021年自主研发出新款流量温度一体式传感器,整体设计美观,采用OLED显示屏,中文图形界面,操作更简单。
