热导式水流量开关是什么,有何作用?

2021-07-28
278次

我们比较常见的机器设备或者一些大型设备中,往往会用循环水来进行对机组冷却,以方便使机组的工作温度保证在一个合理的范围内。当冷却水系统出现某些故障时,如果水流出现停止会导致机组温度上升从而影响机组的正常运转,严重的可能会导致机组烧坏。通常情况下会在冷却水系统中的管道安装一个水流量开关,用来监测冷却水的流动状态,一旦冷却水停止流动,水流量开关就会发送报警信号到中控室,以方便及时处理故障问题。

热导式水流量开关

没想到普普通通的小设备,竟能起到如起大的作用,现如今也有很多流量开关厂家生产的仪器仪表可供需求者选择,像沃尔克自动化主要从事工业自动化仪器仪表的研发、生产销售及安装,成立至今以稳定的产品质量、严格的管理制度得到广大用户的认可。大家可以做个参考哦,接下来继续讲下水流量开关的工作原理。

热导式水流量开关的工作原理

热导式水流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由热导式水流量开关工作原理发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值; 当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

其所属特点:

一、探头抗结垢涂层,有效防止管道内水垢、锈垢等污垢附着,抗污能力更强。二、全防水壳体设计适用管径范围大,任意调节设定点高压型,耐压最高达60MPa指示灯直接显示流量变化。三、有效防止缠绕物。

 热导式水流量开关采用6LED显示流量状态,可以对管道内的液体、气体的流动情况进行实时监控(测量范围为:水:0 . 0 3 ~3 m / s ; 油:0 . 0 3 ~3 m / s ; 气:2 ~2 0 m / s),并提供开关量输出,适用于管道内流体流速大小、断流的监测,防止泵的空转。

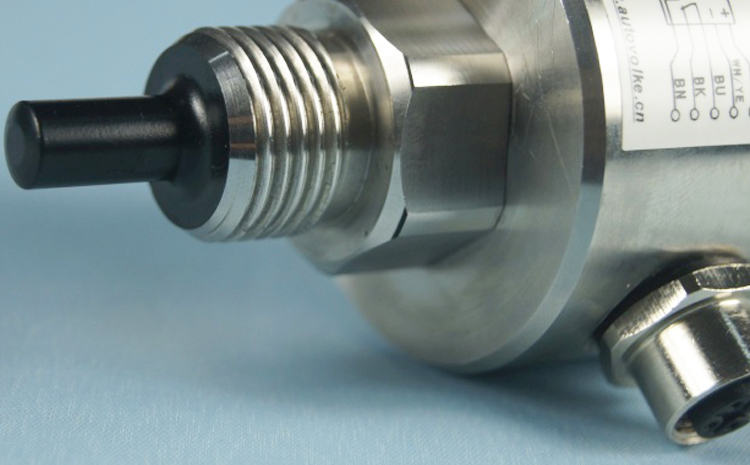

流量开关探头

热导式水流量开关,可以很方便的设定流量报警结点,旋开防护螺丝,用配备的螺丝刀调节设置旋钮可以

设定流量报警点。对于输出形式为P N P、N P N和继电器的流量开关,其LED指示的含义如下:

-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)

-黄灯亮 流速等于或高于设定点(晶体管导通/继电器动作)

-黄灯和绿灯亮 流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)
