插入式流量传感器结构形式及特点

2021-04-16
338次


插入式流量传感器有两种结构形式,即点流速计型和径流速计型。

1、点流速计型传感器

点流速计型传感器由测量头、插入杆、插入机构和转换器组成。常见的点流速计型的传感器包括插入式涡街流量传感器、插入式涡轮流量传感器、插入式超声波流量传感器和插入式电磁流量传感器等。

几种常用的点流速计型传感器的主要特点如下:

插入式涡轮流量传感器:价格较低,但只适合测量洁净液体的流体,否则极易导致涡轮卡滞。

插入式涡街流量传感器:耐脏性比插入式涡轮流量传感器好,测量精度也不差,但可测流速的下限不能太低,否则将不能胜任。

插入式超声波流量传感器:不受温度、压力、密度和电导率变化的影响;传感器结构简单,无节流体,不堵塞;安装时不用停产断电。

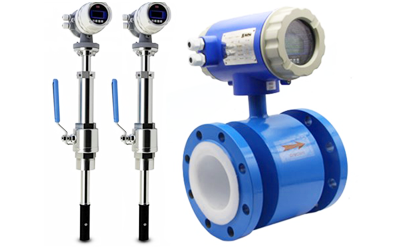

插入式电磁流量传感器:低成本;无可动部件,与介质接触部分为不锈钢材料,使用寿命长;安装简便,免维护;一种规格的流量传感器可用于多种管道直径,给选型及使用带来很多方便。

2、径流速计型传感器

径流速计型的传感器由检测元件、插入机构和取压装置组成。常见的径流速计型传感器包括差压式和热式。

差压式均速管是一根横贯管道直径的金属中控杆,其迎流面有多点测量孔,背流面有一点或多点测压孔。差压式均速管流量传感器由于结构简单、价格便宜、维修方便,在大口径的水流量测量中用的比较多。不足之处在于:水中的泥沙易将取样孔堵住而引起故障,需视流体中泥沙含量的大小进行定期清除;当相对流量较小时,误差将增大,故只适合一般的检测和控制。

在测量精度要求不高的场合,可以采用插入式流量传感器来测量大流量。因为插入式流量传感器的主要优点是价格低,而且这种流量传感器重量轻、压损小、也易于安装和维修。
