液位变送控制器工作原理

2021-04-16
396次

 BLT液位变送控制器通过旁通侧装或顶装与被测液体相通,将磁单元置于浮球内部或通过顶杆与浮球联接,磁单元随液位变化,使液位开关在对应整定点动作;同时,液位传感器在浮球的磁性单元作用下,输出4~20mA电流信号,并通智能表头变送控制输出报警接点。

产品说明

特 点

LED显示、模拟量输出、继电器接点输出功能,适用范围广、应用方便

输出可靠,抗干扰能力强

直观显示液位,外配刻度尺可精确读取液位值

报警、修正等参数设置均在变控器操作面板直接操作,使用更为灵活

工作原理

BLT液位变送控制器通过旁通侧装或顶装与被测液体相通,将磁单元置于浮球内部或通过顶杆与浮球联接,磁单元随液位变化,使液位开关在对应整定点动作;同时,液位传感器在浮球的磁性单元作用下,
输出4~20mA电流信号,并通智能表头变送控制输出报警接点。

 液位变送控制器工作原理

主 要 技 术 参 数

测量量程:300mm

分辨率:5mm

参数显示:四位LED显示窗口设置及测量参数3LED指示灯

工作电压:DC24V/DC220V/AC220V

变送输出电流:4~20mA,负载阻抗<500Ω

输出接点数量:2~6个

磁记忆开关接点容量:无源型40W,有源带继电器输出220VAC/5A、30VDC/5A

功率:20W

使用环境:环境温度:-20℃~100℃

环境温度:≤85RH,避免强腐蚀气体

本体材质:SUS304

密封材料:氟素橡胶、聚四氟乙烯

液位变送控制器工作原理
 接线图

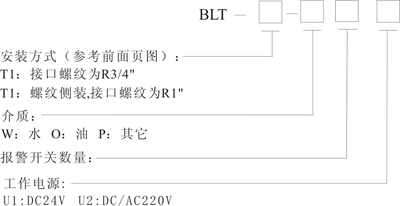

选型说明:
液位变送控制器选型说明
