常见的4种流量计的特点及应用介绍(二)

2021-04-20
458次

三、电磁流量计

工作原理:

电磁流量计是根据法拉弟电磁感应定律设计,在测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极,当导电液体沿测量管在交变磁场中,磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势,此感应电势由测量管上的两个检测电极检出。通过下列公式得到流量,再转换成4~20mA输出:

E=KBVD (式中:E-感应电势,K-与磁场分布及轴向有关的系数,B-磁感应强度,V-导电液体平均流速。)

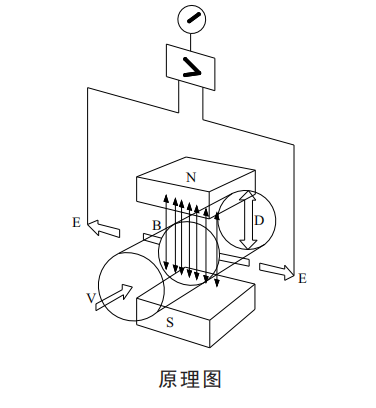

电磁流量计工作原理图



注意:电磁流量计不能用于测量气体及非导电液体介质。

特点:

1、高精度,全智能菜单操作。

2、多种电极,适应不同的测量介质。

3、响应速度快,稳定可靠,抗干扰能力强。

4、测量管径内无机械部件,维护方便,寿命长。

5、无压力损失及流量损耗。


电磁流量



应用范围:

适用于测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、纸浆以及食品方面液体等。广泛应用于冶金、造纸、水处理、化工、电功等行业。

四、外夹式超声波流量计

特点:

1、高精度,全智能菜单操作。

2、在线带压安装。

3、正、负流量测量,累积流量。

4、采用时差式原理,准确度最高可达0.5%。

5、响应速度快,稳定可靠,抗干扰能力强。

6、测量管径内无机械部件,维护方便,使用寿命长,无压力损失及流量损耗。

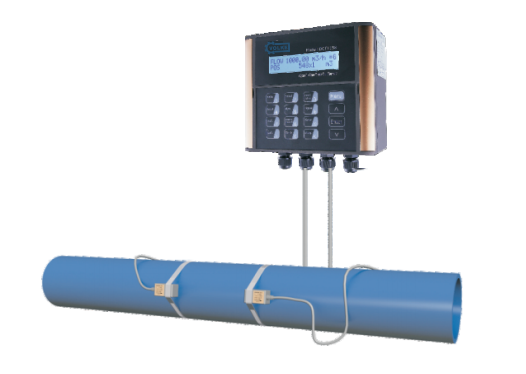

外夹式超声波流量计

应用范围:

应用广泛、通用经济型、外夹式、时差法超声波流量计,具有非常简单的安装方式,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。可以配备永久安装夹具,无需日常维护,长期提供可信、无飘移的测量。采用了最先进的数字相关技术和智能自适应声波技术的测量稳定性更加突出;同时使用的声聚焦专利技术,使产品在连续测量时的信号接收与品质上得到显著增强。
