【沃尔克】防爆流量开关的优势及工作原理介绍

2021-04-19
219次

"防爆流量开关"顾名思义就是在比较危险的场合提供可靠并且稳定的重复开关设定流量开关。沃尔克FGS-EX 防爆型流量开关是一款本安防爆型热导式流量开关,可实时监控管道的液体流动情况,提供开关量输出,6个LED实时显示液体状态,可实现介质降低/提高流速、介质存在/不存在;介质流动/静止监控功能。目前被广泛应用于石油化工、冶金、钢厂、水处理、医药、食品加工、造纸、电厂、煤气、矿业、生物、半导体、船舶、国防、管道等各个行业。可以用来保护泵、发动机及其他设备免受低流量或者断流所导致的机组损坏。与此同时当冷却系统出现故障时,防爆型流量开关可以立即控制并暂停机组工作。

沃尔克-防爆流量开关

沃尔克-防爆流量开关的优势

一、独特的探头设计

采用插入式安装,具有操作方便感应探头小,水阻力小,流量损失小,抗污能力强的特点。

二、铝合金防水壳体设计

外壳采用铝合金全灌封设计,可防低温冷凝结露、防水防尘;达短时侵泡液体的IP67防护等级。

三、可按需求定制耐压范围

可根据客户或现场需求定制耐压范围;正常防爆流量开关耐压值为4Mpa;特殊定制的高压探头可达40Mpa。

四、采用活动接头,安装便捷

探头部分采用304不绣钢材质,焊接工艺精密,可抵抗污水污渍;同时也可以根据不同的客户需求定制不同安装的接头,方便现场各种工况的安装。

防爆流量开关的优势

沃尔克-防爆流量开关的工作原理

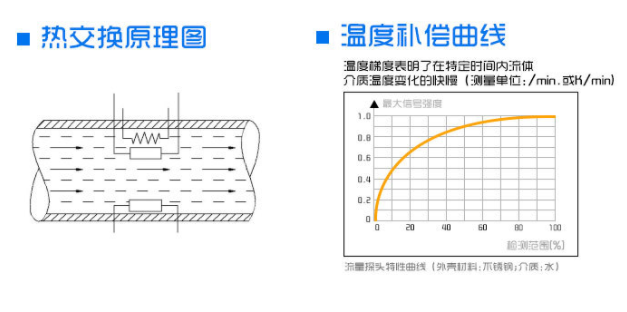

热导式流量开关是基于热交换原理设计的,探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值;当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信息或接点信号输出,流量开关通过这个信息对介质的流速进行显示及控制,如图:

防爆流量开关的工作原理

沃尔克-防爆流量开关的调节方法

热式流量开关,可以很方便设定流量报警结点,旋开防护螺丝,用配备的螺丝刀调节设置旋钮可以设定流量报警点,对于输出形式为PNP、NPN和继电器的流量开关,其LED指示的含义如下:

防爆流量开关的调节方法

红灯亮-流速低于设定点(晶体管不导通/继电器不动作)

黄灯亮-流速等于或高于设定点(晶体管导通/继电器动作)

黄灯和绿灯一起亮-流速超出设定点的程度(绿灯1、2、3或4与黄灯一起亮)
