水流量开关应该如何选型?

2021-04-19
448次

水流量开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程,当达到一定流量后将水流转换为开关式电信号的传感器件。

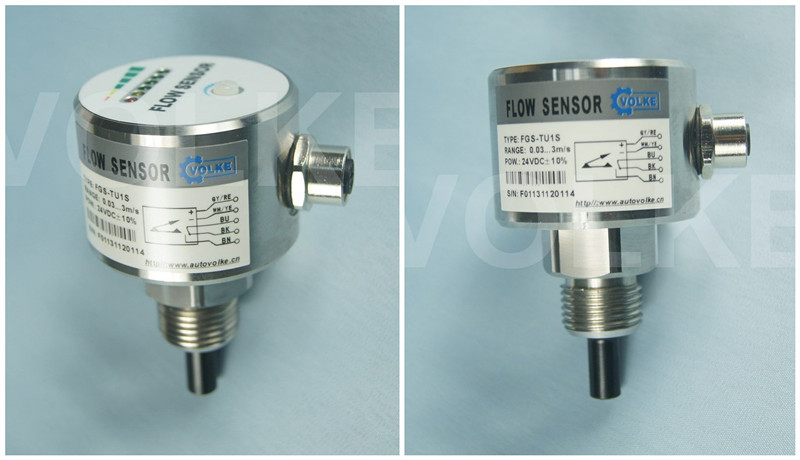

热导式水流量开关

水流量开关具有灵敏度高、耐久性强等优点:

1:水流量开关检测管路中液体是否流动和流动的量(流量,也就是液体流动压力)是否达到要求,同时靠开关电接点输出(提供)一个信号的通断的状态。

2:水流量开关设备系统靠检测有无信号或控制电流从此开关上通过(水流量开关电接点的通、断状态),来判断管路系统的工作状况,给出相应的控制或运行方式或措施;

3:举例说明,在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统,某类液体循环冷却系统管路中,都很普遍地用到了水流开关,用来检测液体的流动情况。

4:可对管道中的液体流动情况进行实时监控,提供开关量输出,并采用6个LED实时显示流体流速状态,实现下列监控功能。

那么,流量开关应该如何选型呢?

选择合适的水流量开关或者液位计,除了根据自己需求功能选型之外,还应根据流体工况特性、安装要求、环境条件、经济性等因素合理选型。

现场安装环境主要指测量管径大小、直管段长度、管道是否有振动、周围是否有强磁场干扰和高温辐射热等。

防止事故发生。比如,测量腐蚀性介质时,根据腐蚀性强度选用合适的内衬材质,可燃性气体的环境应选用防爆型仪表。

流体经过流量仪表前后的压损,压损值越小节能性越好。非接触式如超声波流量计、电磁流量计、弯管流量计无压损。

流体特性主要指流体成分、温度、压力、黏度等。根据实际情况逐步确认选型范围。首先从成分(液体、气体、蒸汽、脏流污程度)区分,差压式流量计和涡街流量计基本适应以上流体。

一般本身其性能相对稳定、重复性好、使用寿命较长、量程比范围宽的流量计有利于后期增加工艺设备测量参数调节,从而减少投资。

流量开关的种类有很多种,下面简单介绍几种常见的流量开关:

1、有挡板式(可显示流量)

3、金属转子式(可显示流量)

5、旋叶式(可显示流量)

6、热式流量开关(可显示流量)

7、亦可用插入式电磁流量计式。

插入式流量开关

那么我们在选型时应该注意哪些方面呢?

①、供电电压多大,是直流还是交流,一般直流为24V,交流220V;

②、功耗为多少VA,那就看您需要而选;

③、输出方式,有常开和常闭;

④、触点容量,这应该是重要的。一般流量开关通过设定流量,即可显示流量是否达到设定值。

⑤、准确性和经济性。

1、水流开关低流速(量)动作;

2、水流开关结构简单,动作接触面小;

3、水流开关低含量杂物水流也可适用;

4、水流开关特殊杂物阻塞时可在线清除。

文章来源于网络整理,版权归原作者所有,仅分享不作商业用途,如有侵权,请联系删除。
