ZPG压油装置控制系统

2020-05-20
612次

特点:
系统配置合理,可靠性高。
采用高可靠性的工业P L C控制器及高精度、高稳定性变送器。
配置进口电机软启动器,可连续控制电机转矩,启动平稳、无冲击。

功能完善, 自动化程度高。
灵活的主备用切换和手自动切换; 具有故障自诊断, 电机故障报警等功能。
参数设定方便且断电后永久记录。
兼容性强,具有通讯功能,可轻松满足系统与其它自动化装置的通讯要求。

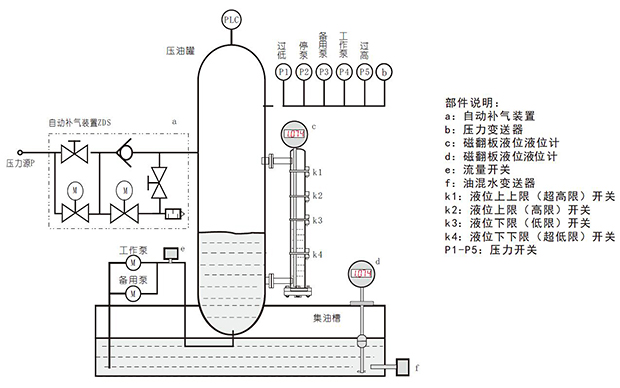

工作原理:
系统通过压力变送器和液位变送器把模拟量信号送入PLC中,PLC对送入信号进行分析、对比、处理,根据设定的动作值进行自动补气或自动补油控制。当压油装置的油位、油压、集油槽油位过高或过低时,系统输出相应的报警信号。

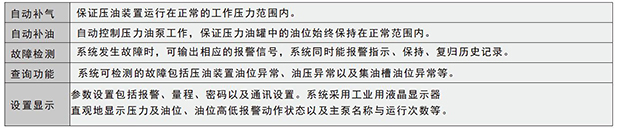

系统功能:

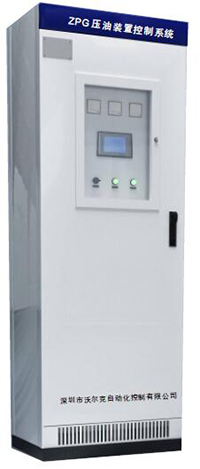

产品图示:

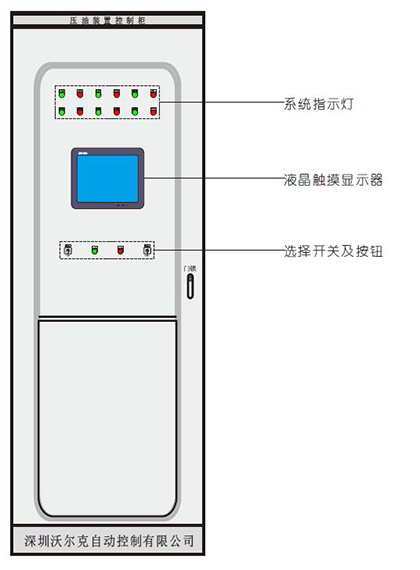

结构说明:

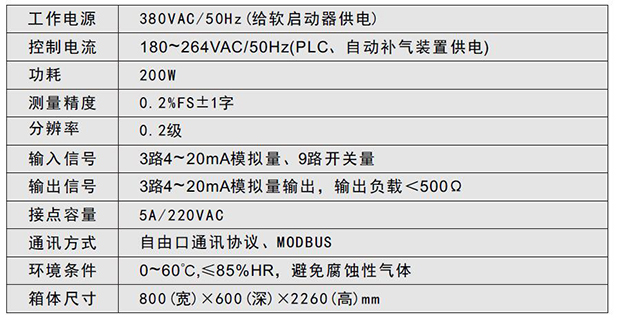

主要技术参数:


我公司特别为用户选定该型号控制系统的标准配置元件及相关参数,同时提供了特殊要求一览表供客户选择,客户如果还有其它要求可以通过附表、图的方式提出。

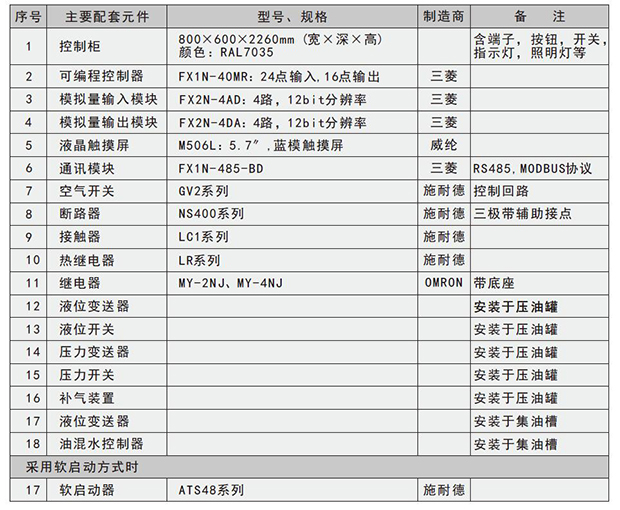

标准配置表:

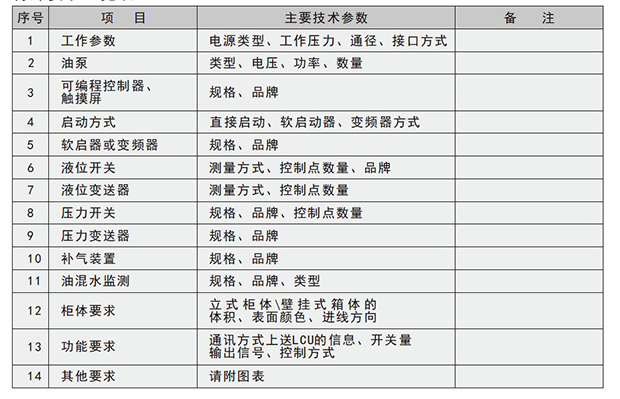

特殊要求一览表:
