CFS发电机碳刷除尘系统-卧式机组

2020-05-19
408次

卧式机组安装及改造

一、卧式机集电环凸起型保护罩改造(灯泡式机组凸起型保护罩改造实例):
1、把原有发电机保护罩拆下,采用不锈钢板和机玻璃板做成观察窗将对密封改造。具体实施:
(1)按原有的发电机保护罩上方圆弧尺寸,做如下图1,2,3,4,5部份圆弧罩,这五个部份是可以独立拆卸;1,2,4圆弧板安装时利用原有的螺栓孔做安装孔;3,5部份圆弧的螺栓孔按上方1,2,4圆弧螺栓孔的中心圆重新开孔攻牙;3,5与支架相交的地方也开螺栓孔固定。
(2)2,3,4,5处圆弧侧面开有门板,门板可以通过螺丝固定并方便拆卸,门板上装有有机玻璃板,方便观察内部碳刷的情况。
(3)6为带漏斗型方槽,一直沿身到底部,并开除尘孔及电缆线孔。
(4)7处为有机玻璃窗,旁边用有铁板密封。
(5)8为两半圆的树脂板法兰,中间的内孔与发电机轴的间隙要做得尽量小,便于密封。




2、卧式机组加装吹扫:

为了使发电机碳刷除尘器达到更好效果,防止细小的碳粉粘积在发电机组内,危害发电机组的正常运行。在发电机灯泡头罩上加风扇吹扫装置,通过风扇对电机组内部进行吹扫,加速发电组内部空气流动,使碳粉扬起,然后由发电机碳刷除尘器将扬起的碳粉吸出处理。加装吹扫风扇还可以降低碳刷的温度。

此吹扫风扇安装在不锈钢板上,下有透明有机玻璃板,便于观察,吹扫风扇配有网板防止异物吸入,配有定时吹扫功能。

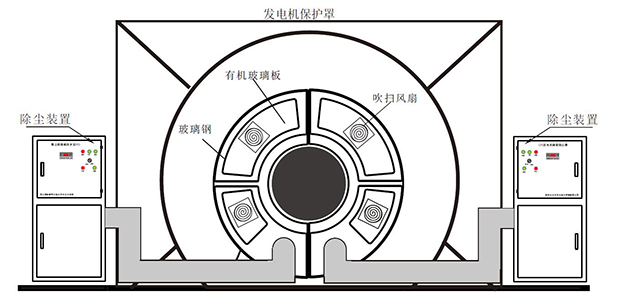

二、卧式机集电环平型保护罩改造(灯泡式机组平型保护罩改造):
把原有发电机保护罩拆下,用高绝缘高强度的玻璃钢板和有机玻璃板做成观察窗将对密封改造。
在发电机灯泡头罩上加风扇吹扫装置,通过风扇对电机组内部进行吹扫,加速发电组内部空气流动,使碳粉扬起,然后由发电机碳刷除尘器将扬起的碳粉吸出处理。加装吹扫风扇还可以降低碳刷的温度。
此吹扫风扇安装在不锈钢板上,下有透明有机玻璃板,便于观察,吹扫风扇配有网板防止异物吸入,配有定时吹扫功能。
