IMS 水电站生态下泄流量监测系统

2020-05-18
489次

概述:
  近年来,我过水电建设发展迅速,为促进地方经济和社会发展发挥了重要作用,但随之带来了生态问题也不容忽视。一些水电站因生态下泄流量不足,造成部分河段减水,脱水甚至干涸,一定程度上影响了河流的正常生态功能和群众的生产、生活。

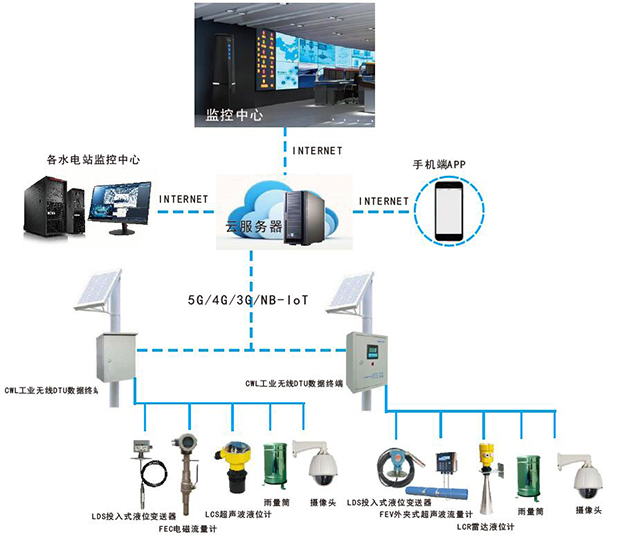

系统总体结构:




系统功能:

实时监测各水电站下泄断面的水位、流量、降雨量等数据。

定时或实时上传各水电站下泄断面的现场图像或视频(视通信方式)。
水位/流量过低、监测设备异常时自动报警。
通过矢量地图宏观展示测点分布位置、运行状态、报警状态。
监测数据、图像、视频自动存储,方便历史查询、事故追溯。
自动统计日、月、年等时段历史数据,通过报表、曲线图、柱状图等多种形式展现。
支持数据/报表导出为Excel或直接打印输出。
远程管理在线监测设备:修改数据采集、上报频率或升级程序等。
通过数据库、OPC等多种形式对接上一级监控平台。


系统特点:
1、多种通信方式可选(依监测需求和现场网络条件确定)
GPRS/CDMA
3G/4G/5G
光纤/ADSL
2、支持多种行业通信规约
《水文监测数据传输规约(SL651-2014)》
《水资源监测数据传输规约(SZY206-2016)》
《污染源在线自动监控(监测)系统数据传输标准(HJ/T212-2017)》
《污染源在线自动化监控(监测)系统数据传输标准(HJ/T212-2005)》
其他特殊规约可定制开发
3、支持多中心上报
区/县级监控中心
市/省级监控中心
水电站业主自建监控中心
4、监测软件支持多角色、分权限管理
为各单位设定不同角色,具有不同的浏览、操作权限。
为角色可自定义展现的参数、显示顺序、显示格式等。
通过电脑、手机APP等多种形式登陆系统,查看数据、图像。

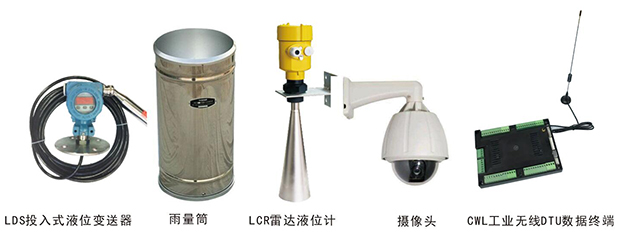

硬件部署:
硬件主要包括流量监测、雨量监测、水位监测、视频图像监测等,并可视需要酌情进行增减,为流域生态流量监测提供全面的实时监测数据:
1、水位流量:可以根据现场环境选择超声波流量计(非接触式)或雷达流量计(包含雷达流速仪和雷达水位计)(非接触式)
2、图像视频:用于拍摄下泄口或者是流量计安装处的视频图像,通过4G/5G网络将数据传输至服务器远端可以查看。
3、供电系统:用于给整套系统进行供电,根据现场环境可以选择太阳能供电或者市电供电。
4、通信设备:可以通过遥测终端机将采集到的传感器数据通过3G/4G/5G网络发送至云端。
5、数据查看:数据可以通过遥测终端机发送至数据服务器、用户可以通过云平台或者手机浏览器远程查看数据,数据也可以发送至相应监管部门的服务器。



软件平台建设:
水电站生态最小下泄流量监测系统包括以下8个功能模块:首页、实时监控、图像监控、报表管理、告警管理、设备管理、系统公告以及系统管理。

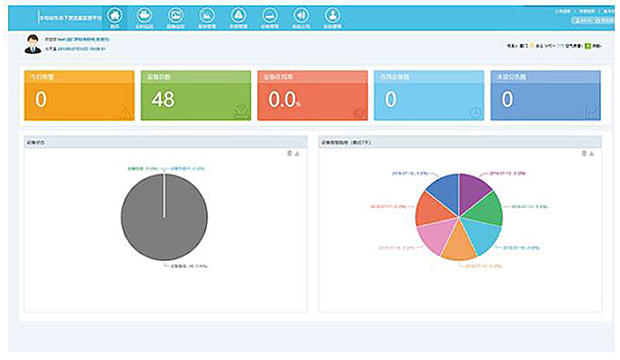

1 、首页
首页展示功能是对用户关心的数据进行统计并展示如登录用户信息、天气情况、设备情况、今日生态

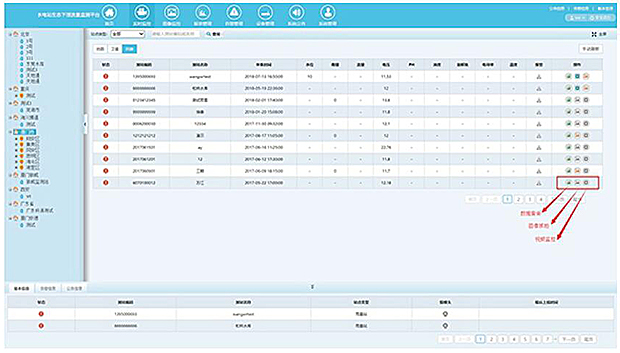

2 、实时监控
以列表形式实时显示站点状态、数据,并可实现数据查询、图片抓拍、视频监控。流量报警情况及未读公告数等。首页展示主要包括今日报警、
设备总数、设备在线率、在线设备数、未读公告数、设备状态、设备报警趋势等模块。

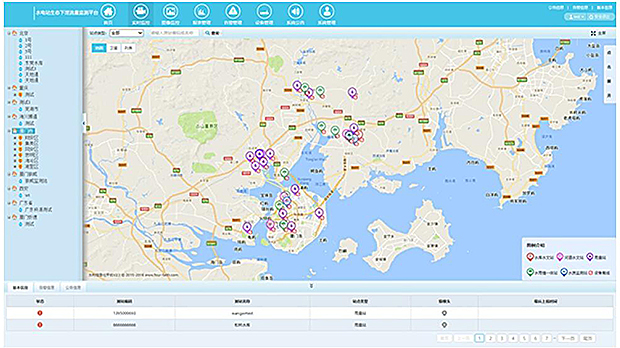

实时监测页面以地图的方式显示每个水电站的最新生态流量信息,通过不同颜色的测点,直观展示水电站生态流量运行情况,点击测点依然展示

单个水电站的详细信息。通过地图实时显示所有站点状态、数据,并可查询管理,界面友好,操作简单灵活。

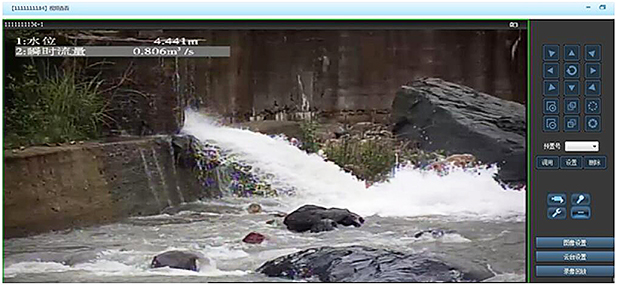

 3、 图像监控
支持4个通道实时视频监控、录像,云台控制,并支持图片抓拍和实时显示所采集的信息。

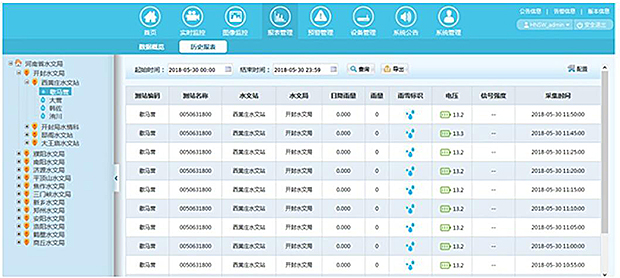

 4、报表管理
报表管理。对需要采集的数据进行一个汇总,能够支持按找指定的日期进行查看当天的数据情况,支持数据的导出,便于统计查看。

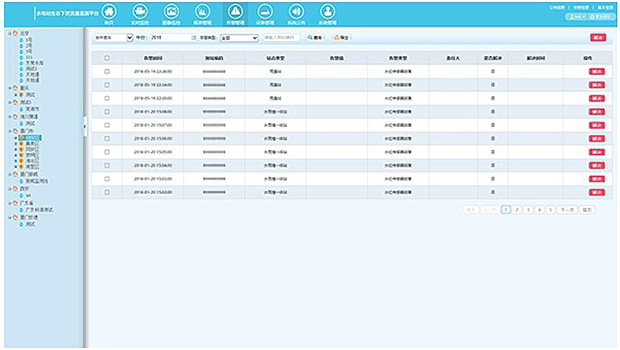

5、告警管理
告警管理功能可展示设备的历史告警记录,并支持查询、导出功能。告警管理主要包括告警时间、测站编码、站点类型、告警值、告警类型、负责人以及是否解决等模块。

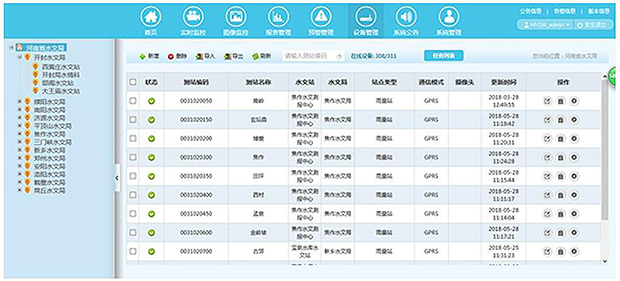

6、设备管理
电站设备管理信息页面,可按照区域筛分系统内水电站,还可以搜索单个水电站,查看水电站的详细信息。



 7、系统管理
可对分组、角色、用户进行操作,并查询影虎的操作记录。系统管理主要包括角色管理、用户管理、系统公告、系统日志等。
