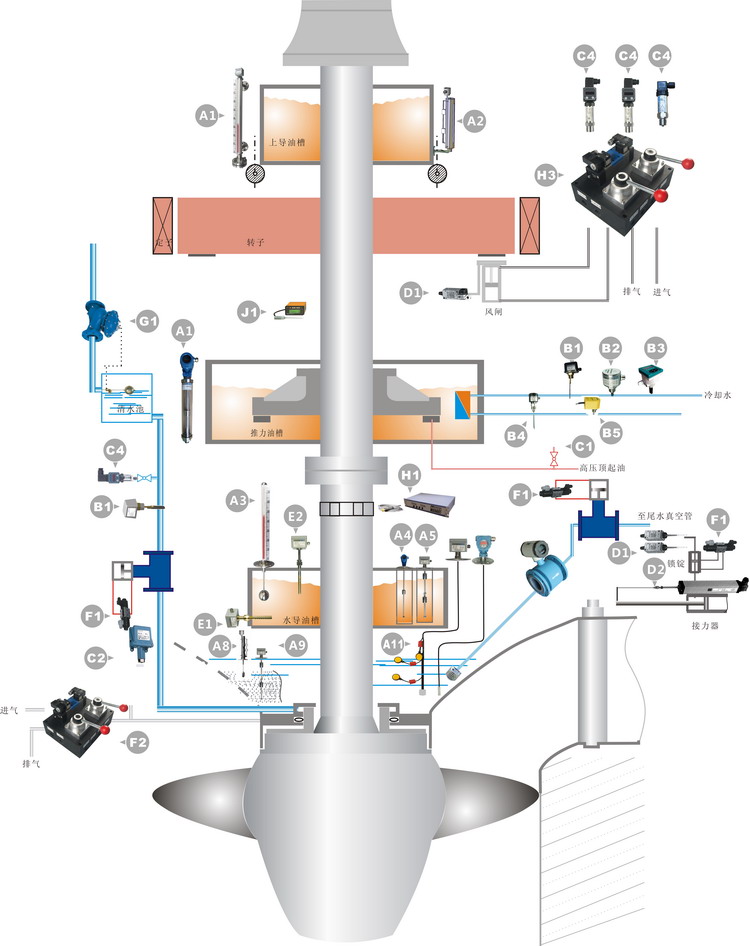

水电设备监控方案

2021-04-16
524次




GSY风闸控制系统


特点

采用进口可靠空气电磁阀,抗污能力强,不会生锈、发卡

线圈可长期通电

一体化集成实现无管连接。

手动/自动互为闭锁,安全可靠。

各元件的动密封采用自补偿结构,密封性好,结构紧凑。

集成板和阀板均采用硬质铝合金,体积小,重量轻

风闸控制系统 该装置主要由两个进口的手柄阀SF1、SF2和一个进口 的立式电磁空气阀AKF以及一块集成块组成。


ZXS直线式主令开关


特点

调整方便

接点数量任选

翻板指示行程

非接触磁感应,可选磁记忆开关

可加装高精度磁致伸缩位移传感器


ZJS转角式主令控制器


特点

调整方便

接点数量可选

非接触磁感应,可选磁记忆接点

可加装高精度纳米角位移传感器

转角式主令控制器主要用于 水电厂快速门升降控制,用来替代传统的凸轮机构式主令开关。


ZDS自动补气装置


特点

电动球阀具有阀位机械显示和开关量输出;

电动球阀对气体清洁度要求不高、抗污能力强、耐压高;

不生锈、不发卡、无泄漏;

手动、自动一体化;


CFS发电机碳刷除尘器


特点

结构小巧,体积轻便

旋风除尘专利技术,风阻小,除尘效率高

采用四级过滤装置,确保粉尘完全吸附

能有效除去含油或不含油粉尘

更换型过滤网设计,维护更方便

采用大功率、低噪声风机设计

配有远程控制接口,可以现地及远程控制

独立式的控制箱设计,更安全更可靠

灯泡式发电机机组转子励磁通过石墨碳刷来传导励磁电流,转子转动时,由于与石墨碳刷存在摩擦,石墨碳刷产生细小的碳粉。这些细小的碳粉积存在发电机组内,日长月久,会使发电机间的励磁正负极产生漏电流,危害发电机组的正常运行。 发电机运行7天左右滑环处的碳粉必须进行清扫,且间隔短,清扫难度大,机组运行时清扫时极不安全,同时由于发电机滑环保护罩厂家根据通风降温的需要采取的是网格形式,故机组运行时大部分碳粉被甩至到保护罩外,无法保证灯泡头内设备卫生。 为了防止发电机滑环处的碳粉存积而造成正、负极短路,减低维护与运行人员工作强度与提高设备安全文明水平,对原来的发电机机组进行改造,增加除尘装置。
