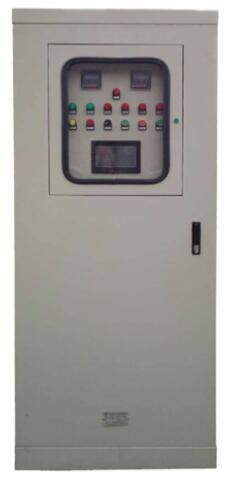

SAG空压机自动控制柜
特点:
       系统配置合理、可靠性高。
       系统既能实现自动控制又能现地手动操作,并具有自保护、故障报警等功能。
       采用工业用液晶触摸显示屏设定系统参数,操作简单。
       直观地显示系统工作状态,显示内容清晰、丰富。

工作原理:

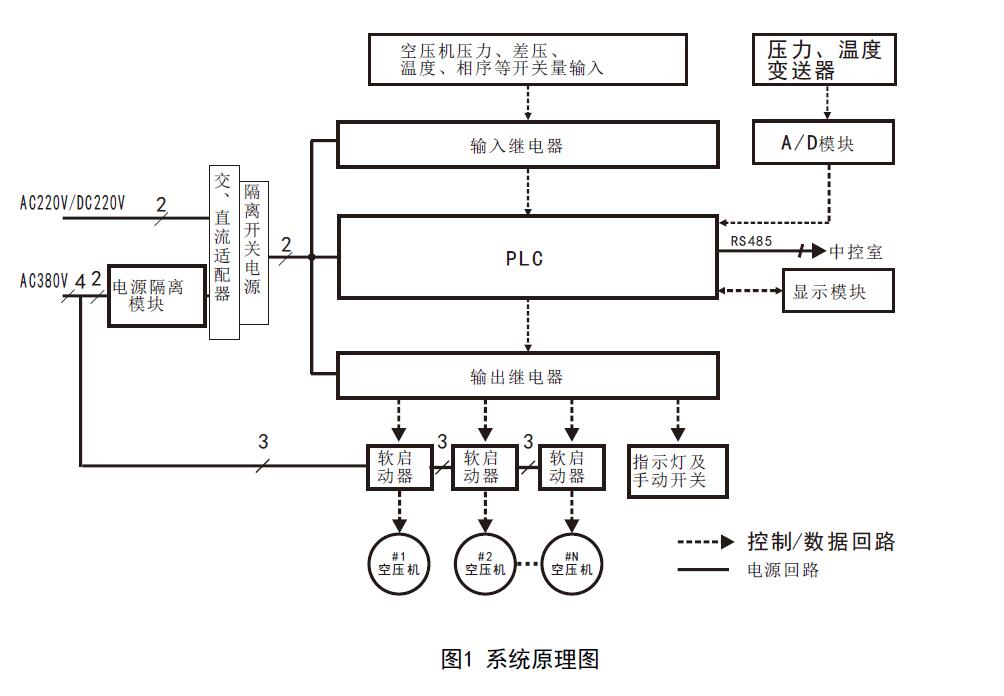

        空压机自动控制系统采用高性能P L C为主控单元,配置工业环境用压力变送器、温度变送器、液晶触摸显示器以及软启动器,实现对水电厂气系统的自动控制,原理见图1。系统通过压力变送器和温度变送器把模拟量信号送入P L C,同时把空压机的压力、温度开关量信号送入P L C,P L C对送入信号进行分析、对比、处理,根据工况要求对空压机的运行进行控制。并在液晶显示器上显示空压机压力、温度以及电机运行时间、状态等信息。
        当空压机的压力、温度过高或过低以及电机故障时,系统会输出相应的报警信号。
        空压机自动控制系统适用于水电厂高、低压气系统的控制。


系统功能:
        自动控制:系统自动控制空压机的压力、温度在允许的范围内。
        保护功能:所有空压机互为备用,P L C根据每台空压机启动次数和运行时间将主用空压机和备用空压机自动轮换,保护各空压机的安全,延长使用寿命,保证系统更稳定、安全、合理地运行。
        故障报警:系统可以检测空压机故障、变送器故障、P L C自检故障以及控制电源故障,故障时可以发出声光报警信号。并可通过液晶显示器查看压力、温度报警等内容。
       显示设定:根据工况要求可通过液晶触摸屏设定空压机压力、温度报警值以及整定变送输出等,同时可观测每台空压机的运行状态、运行时间和次数、故障信号和空压机实时压力、温度值等。

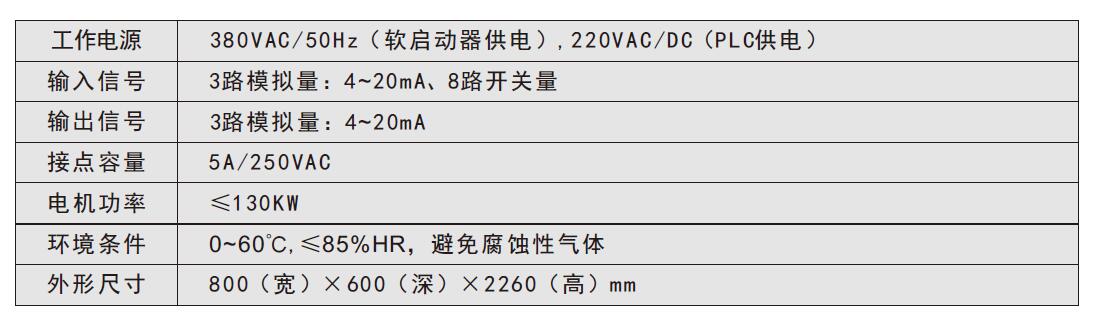

主要技术参数:

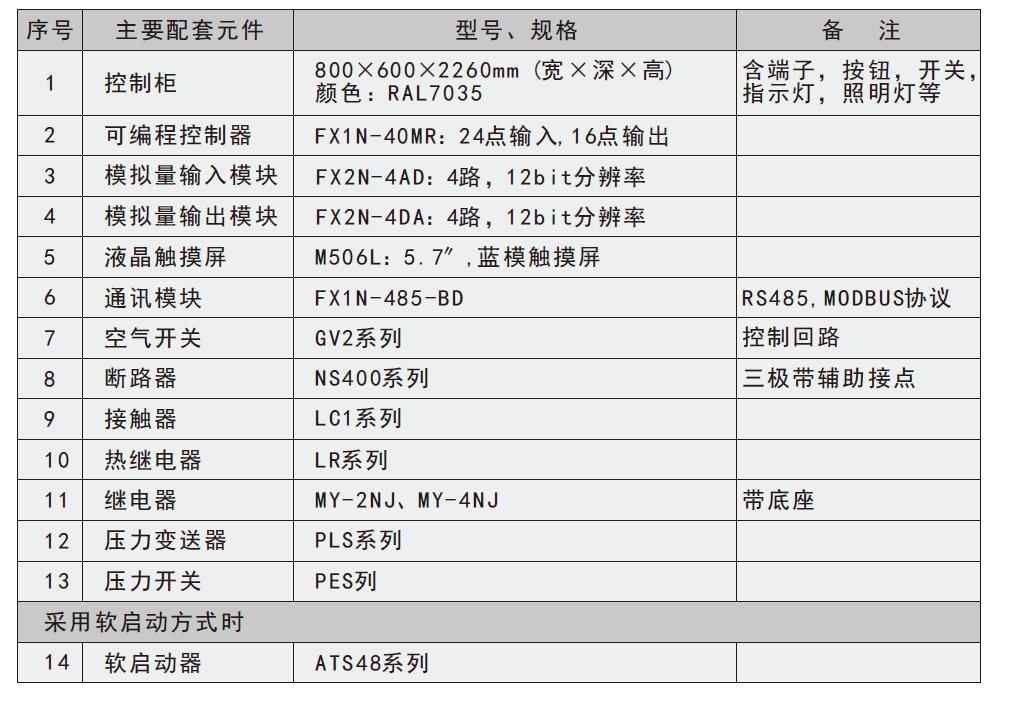

标准配置表:
