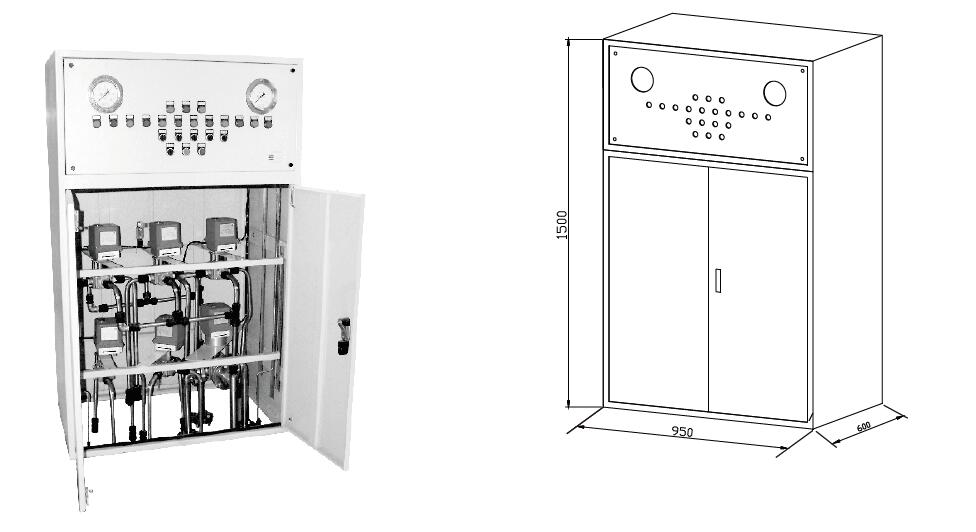

SRV进水系统蝴蝶阀控制柜
特点:
        采用德国进口电动换向球阀,球阀结构简单,使用寿命长,密封性能好,可靠性高。
        具有手动功能,当控制器出现故障或控制电源断电时可实现手动控制。
        油中混水对球阀控制工作无影响。
        采用专为工业环境应用而设计的进口可编程控制器(P L C)作为核心控制器。
         P L C使用了一系列硬件和软件的抗干扰措施,适用于不同工况。
         软件方面通过在P L C编程上加以合理的规划设计,极大地提高了设备的可靠性。
         系统功能完善,具有故障报警等功能。


工作原理:

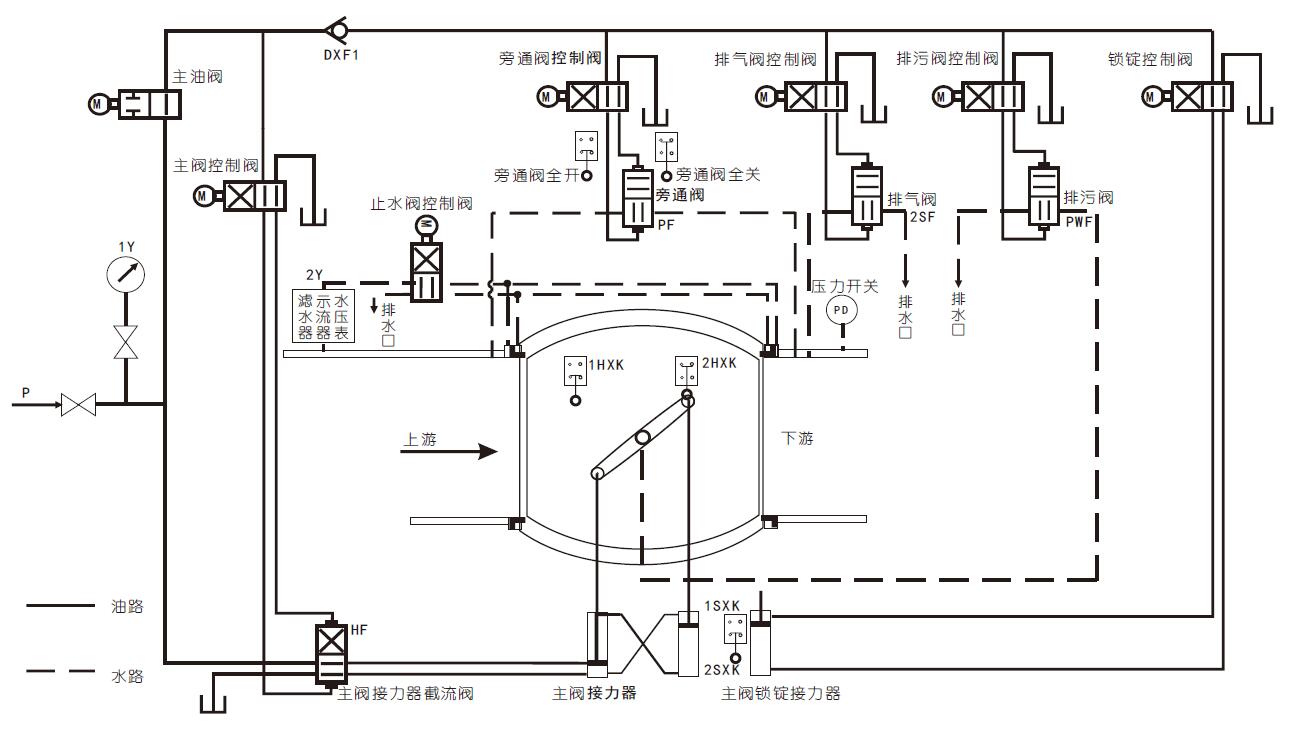

        蝴蝶阀控制系统采用可编程控制器流程控制的方式。设有手动、自动的操作方式。系统如图1所示
        蝴蝶阀开启流程:
        开启蝶阀可在中控室或控制柜上进行,开启指令下达后,旁通控制阀动作,旁通阀开启;锁锭控制阀动作,锁锭拨出;止水阀控制阀动作,止水阀切除。此时,蜗壳开始充水,当蝶阀前后平压时,先关闭主油阀,延时一段时间,当锁锭拨出信号到达后开启主阀接力器,再延时一段时间后开启主油阀。当蝶阀开启到全开位置时,投入锁锭,关闭旁通,当锁锭投入信号到达后,蝴蝶阀开启动作就全部完成。当自动控制出现故障时,可通过手动控制来完成蝴蝶阀开启动作。
        蝴蝶阀关闭流程:
        当蝶阀关闭指令下达后,锁锭控制阀动作,锁锭拨出;当锁锭拨出信号到达后,先关闭主油阀,延时一端时间后关闭主阀接力器,再延时一段时间后开启主油阀。当蝶阀关闭到全关位置时,止水阀控制阀和锁锭控制阀动作,锁锭投入,止水阀投入,当锁锭投入信号到达后,蝴蝶阀关闭动作就全部完成。当自动控制出现故障时,可通过手动控制来完成蝴蝶阀关闭动作。本系统适用于机组进水口的球阀、蝶阀控制。



        自动控制:包括现地和远程自动控制,当现场有电源、P L C上电正常时,可自动控制蝴蝶阀的开启和关闭。
        手动控制:当自动控制出错或需要手动控制时,可以通过控制柜上的选择开关来实现蝴蝶阀的开启和关闭(电动手动)。当现场无电源或P L C上电错误时,可通过旋转电动球阀侧面的旋钮来手动控制蝴蝶阀的开启和关闭(机械手动)。
        故障输出:当P L C错误或自动控制出错时,控制柜上的故障指示灯点亮,提示现场工作人员系统出现故障。

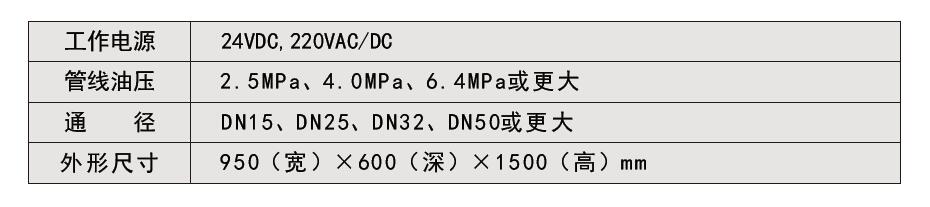

主要技术参数:

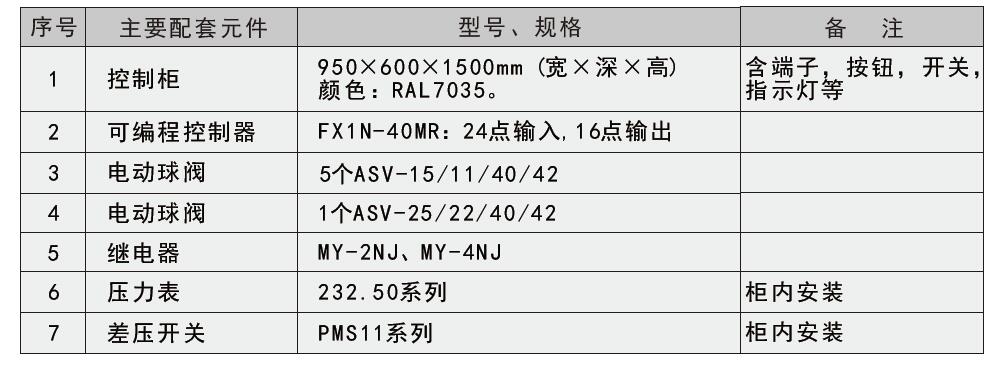

标准配置表:
