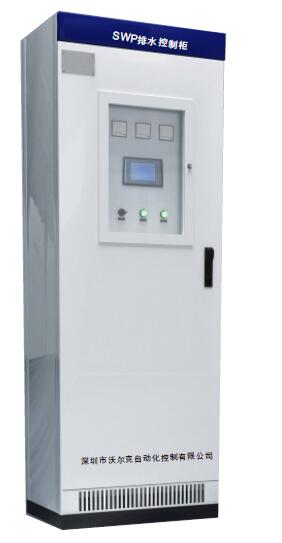

SAP排水控制柜
特点:
        系统配置合理、可靠性高。
        采用进口的、专为工业环境下应用而设计的可编程控制器(P L C)作为核心控制器。
        系统既能实现自动控制又能现地手动操作,并具有系统保护、故障报警等功能。

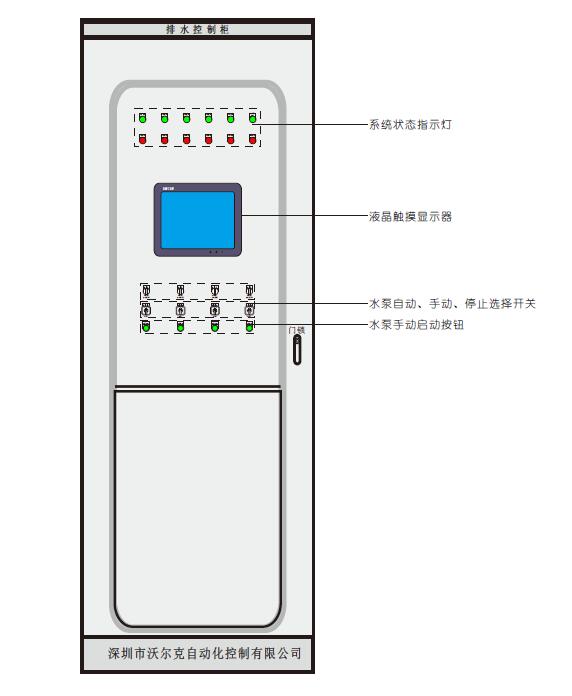

        采用工业液晶触摸显示屏设定系统参数、直观显示系统工作状态,内容清晰,层次分明。


工作原理:

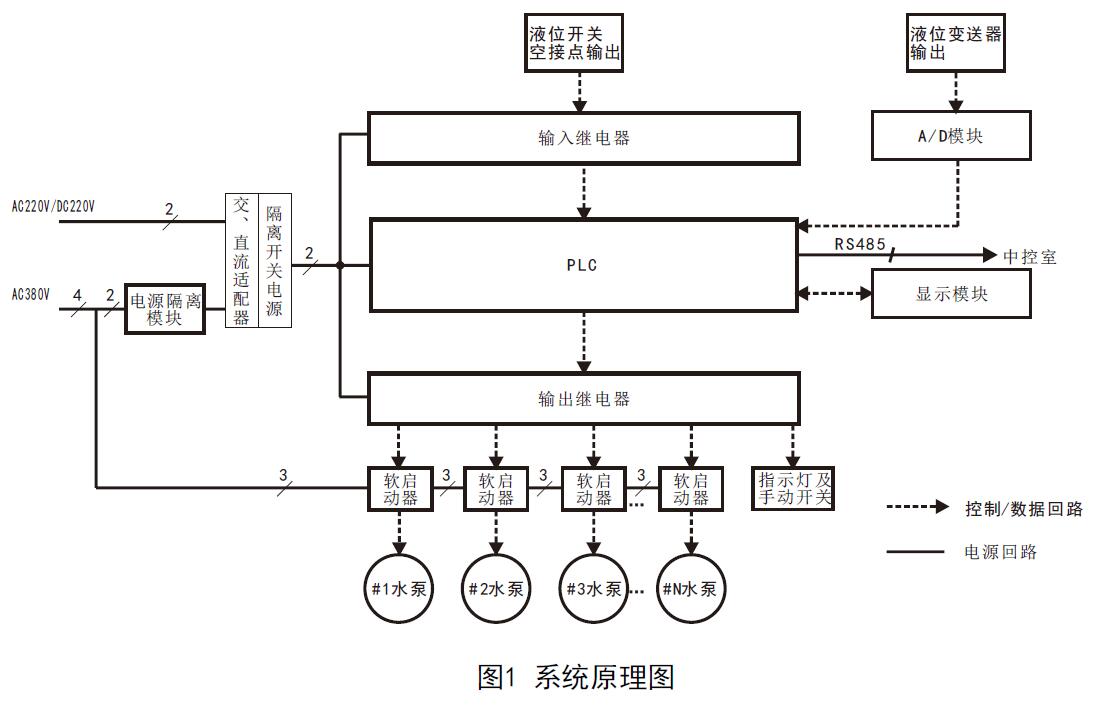

        排水控制系统采用高性能P L C为主控单元,并配置高可靠液位开关、液位变送器、液晶触摸显示屏以及软启动器,实现对水电厂排水系统的自动控制,原理见图1。系统通过液位变送器与液位开关把模拟量及开关量信号同时传入P L C,通过P L C的分析、对比及处理,同时根据工况要求对排水系统进行自动
控制,并显示排水系统的水位值以及电机运行时间、状态等信息。当排水系统的液位过高或电机故障时,系统会输出相应的报警信号。
        排水控制系统可广泛应用于水电厂的厂房渗漏排水、检修排水、大坝渗漏排水以及顶盖排水等场合。





系统功能:
        自动排水: 系统自动控制水位在允许的范围内。
        保护功能: 所有水泵互为备用,P L C根据每台水泵启动次数和运行时间将主用水泵和备用水泵自动轮换,任何一台备用泵启动异常时,停止该水泵的备用状态,发相应的水泵故障信号,并启动编号的下一台备用泵,保护各水泵的安全,延长使用寿命,保证系统更稳定、安全地运行。
        故障报警:系统可以检测水泵故障、变送器故障、P L C自检故障以及控制电源故障,发生故障时发出声光报警信号。
        设定显示 :根据要求可通过液晶触摸屏设定调整主、备用泵启动水位,停泵水位,报警水位等,同时可直观地观测每台水泵的运行状态、运行时间和次数、故障信号和液位等信息。

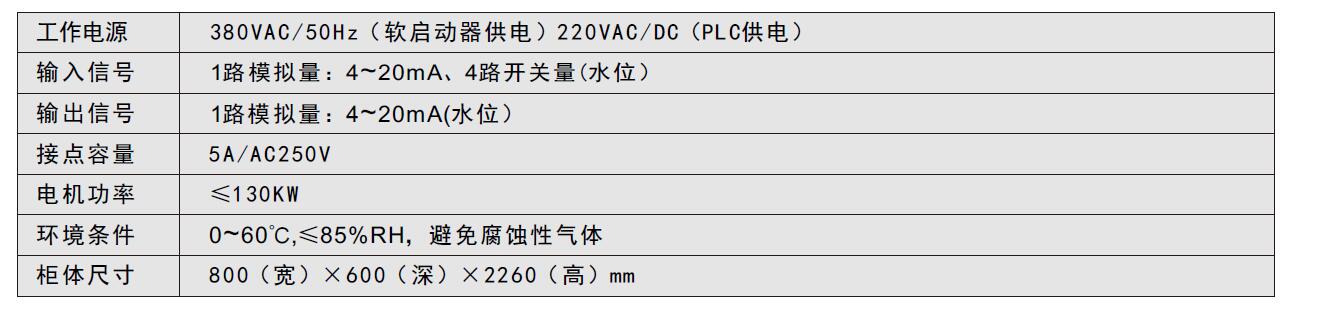

主要技术参数:

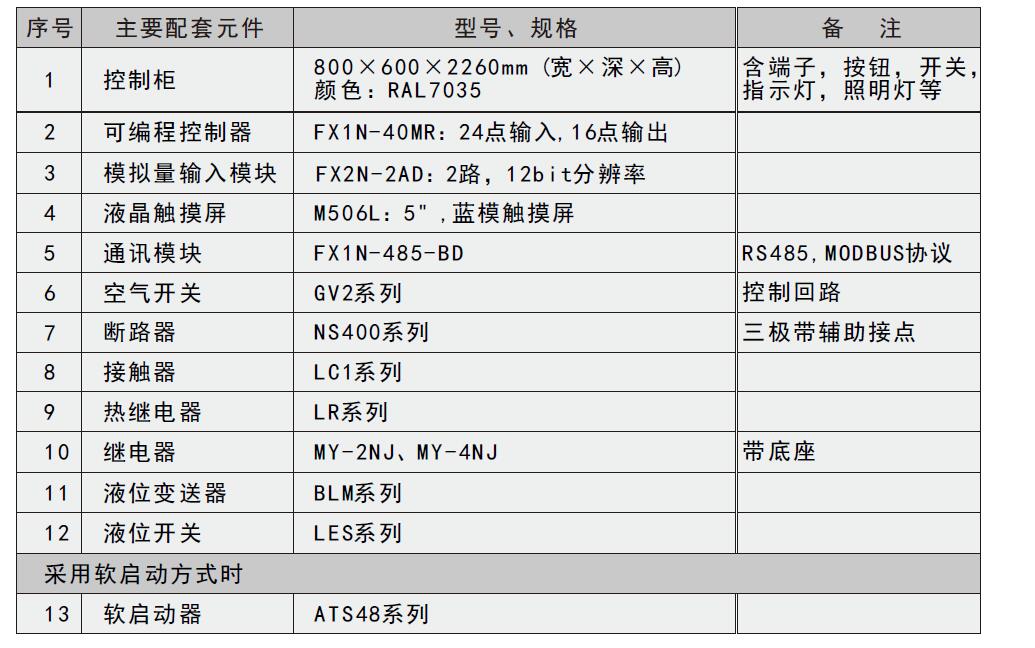

标准配置表:
