SYC液位集中控制系统
特点:
       中文触摸屏,直观触屏操作,方便快捷。
       全中文操作界面,友好的人机界面。
       测量零点与满量程范围可调。
       输出接点及方式自由设定。
      采用进口可编程控制器为核心控制器,平均无故障时间为2 0万小时。

工作原理:

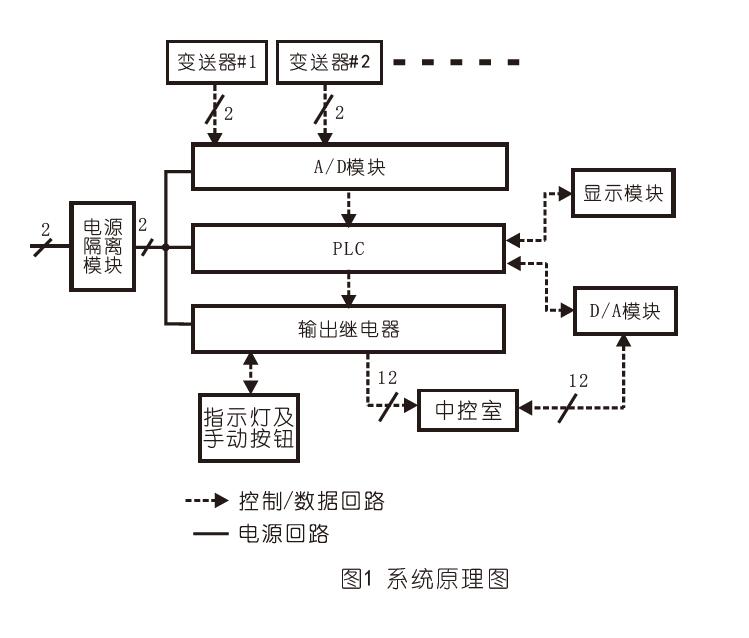

       系统通过液位变送器把模拟量信号进行A / D转换后入送P L C中,P L C对送入信号进行分析、对比及处理,为了便于工作人员了解系统工作过程,在显示屏上特别添加了事件记录功能,用户可通过触摸屏查看这些事件。当达到设定的液位上限或下限时,系统控制输出相应的接点信号。系统工作流程如图所示:

系统功能:

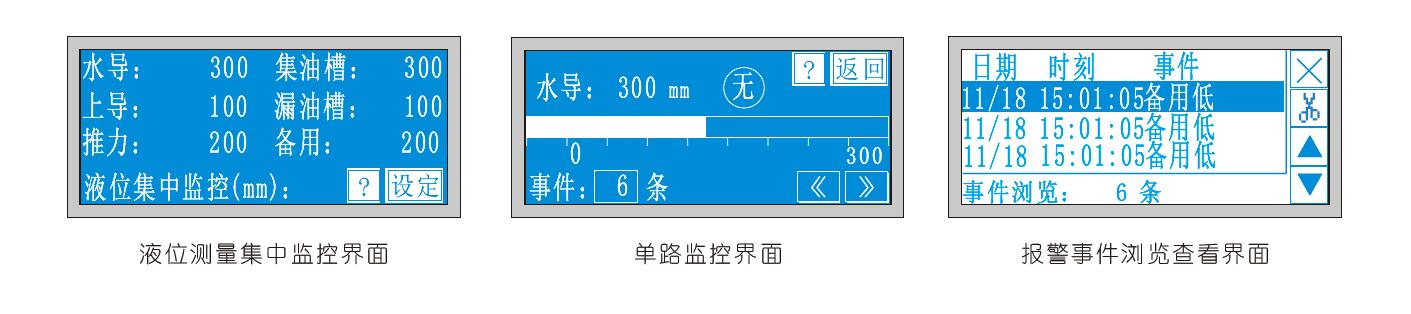

        液位显示 :直观显示液位数值。
        监控功能 : 为了便于运行人员了解控制过程、分析故障,在P L C上记录了5 0条历史事件(带时间),可通过触摸屏查看历史记录。
        参数设定:运行人员可根据液位的变化通过触摸屏自由设定液位的上限及下限。检修人员可通过触摸屏直接修正液位变送器的变送值与实际液位的关系,提高现场显示值的准确度。

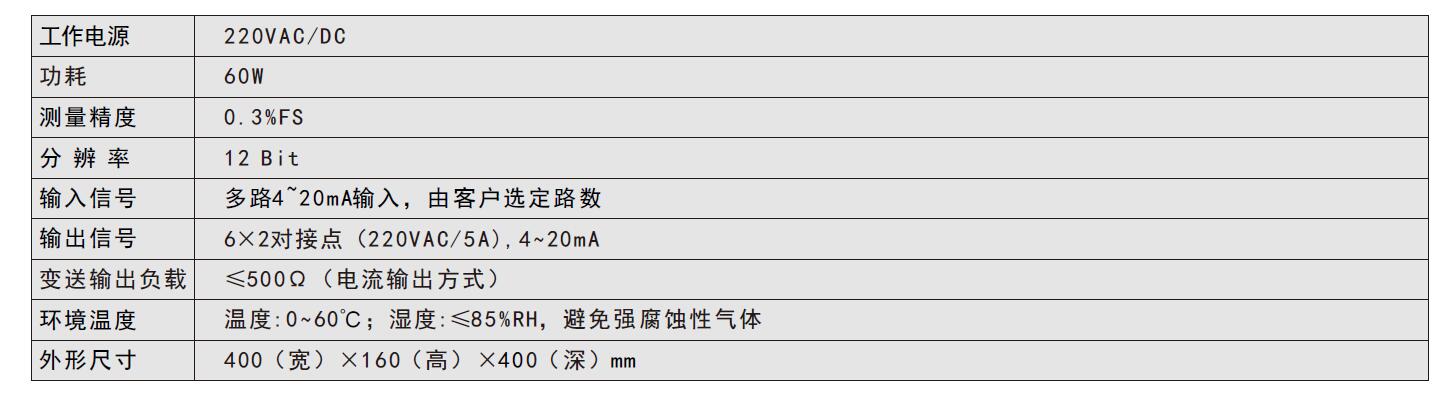

主要技术参数:

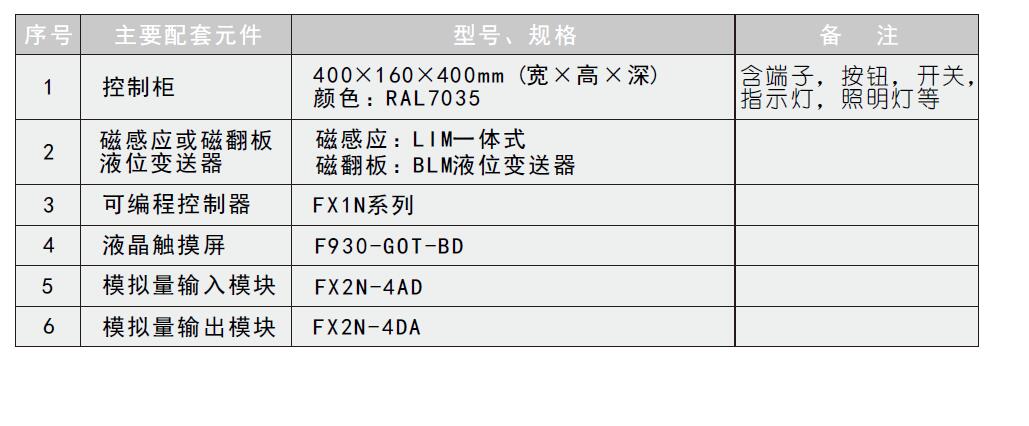

标准配置表:
