SWP水力量测控系统
特点:
      采用高可靠性的工业P L C控制器及高精度、高稳定的液位变送器。
      液位变送器采用新型传感器膜片,抗过压、干扰能力强。
      通气孔内含有高分子塞透气不透水,能有效防止内部冷凝结露。
      采用交直流电源冗余,进一步提高可靠性。
      功能完善,操作简单方便,易维护。
      通讯协议,兼容性强,实现系统与上位机或其它自动化装置的通讯。

工作原理:

       系统通过位于电站首部的水位显控屏采集进水口拦污栅前后、事故闸门前后的液位变送器将各点的水位值变换成相应的标准模拟量信号,并将该信号分别输入位于首部值班室的水位显控屏上。水位显控屏对接收到的模拟信号进行单位换算、计算各水位的差值、海拔高程并输出控制接点信号,同时现地显示各水位的海拔高度与报警状态,再将所采集到的数据通过R S 4 8 5总线传送至位于中控室的水力测量屏上。

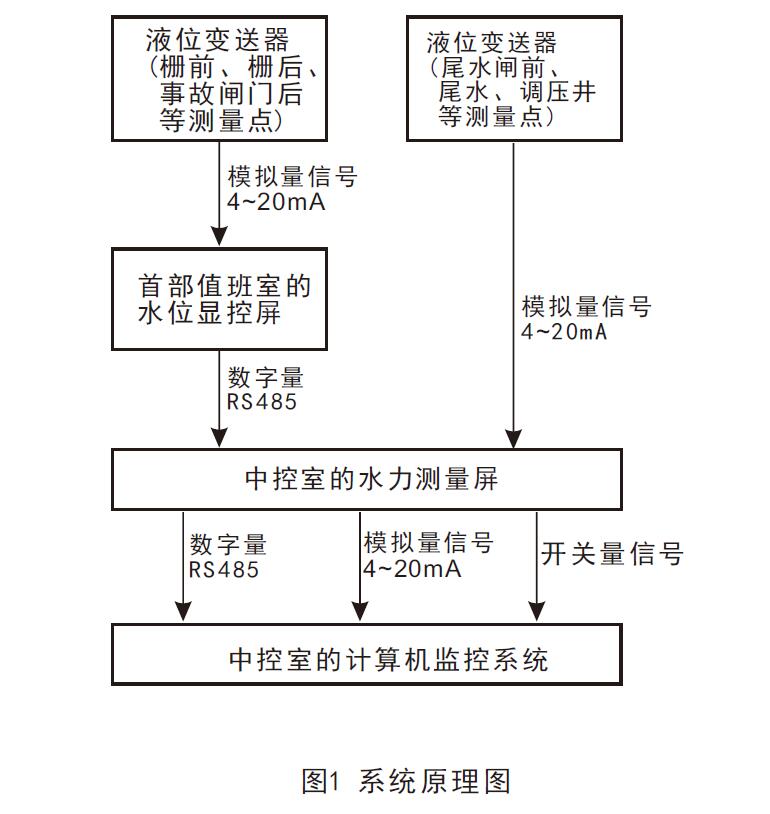

        通过位于尾水、调压井的液位变送器将各点的水位值变换成相应的标准模拟量信号,并将该信号分别传送至中控室的水力测量屏上。水力测量屏对接收到的标准模拟量信号进行单位换算、(含海拔高度换算处理)、并输出控制接点信号,同时从水位显控屏上获取其他水位数据,现地显示各水位的海拔高程与报警状态,并将所采集到的数据通过R S 4 8 5总线和模拟变送方式传送至上位机系统。其系统框图如图1所示。

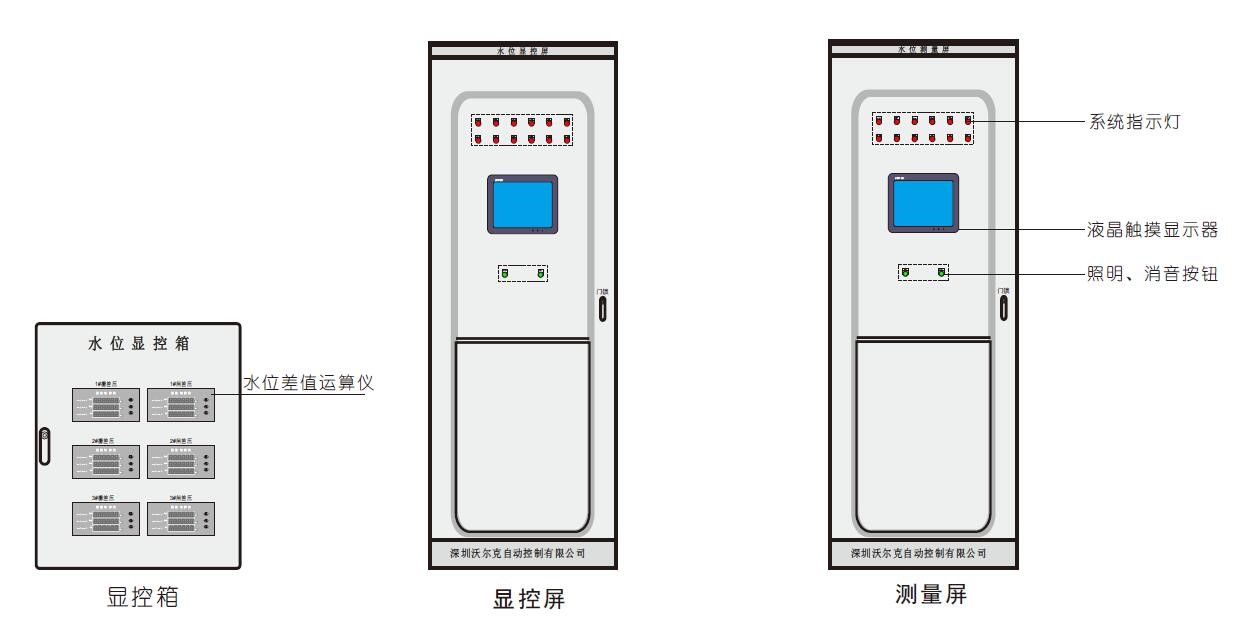

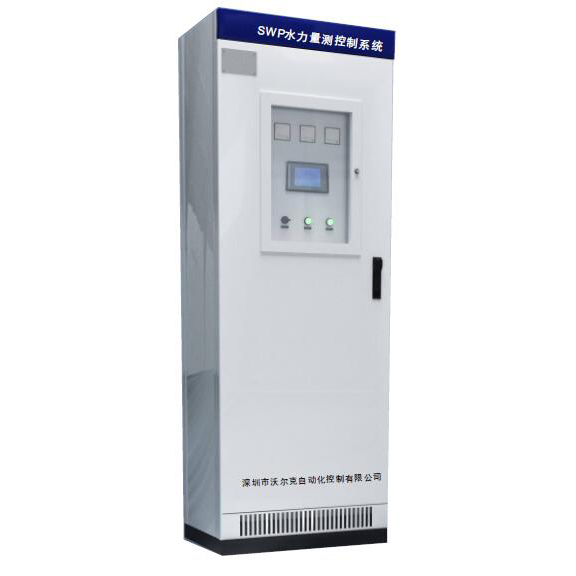

产品图示:


系统功能:

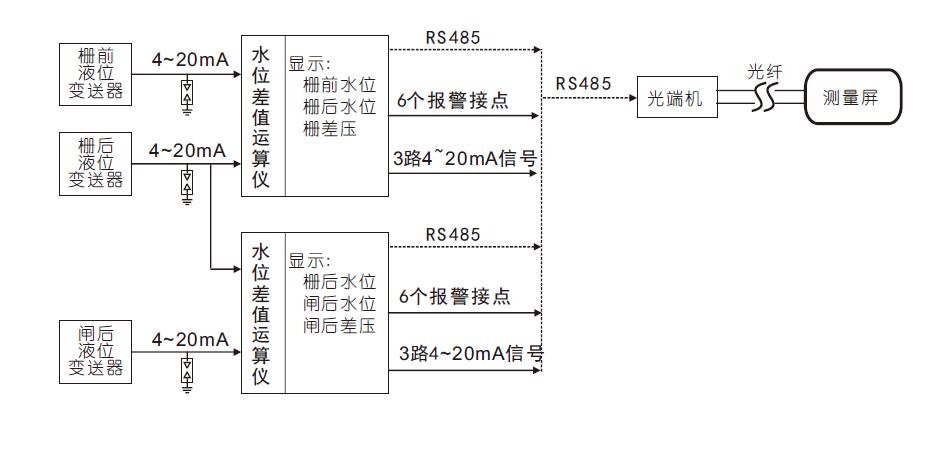

1、水位显控箱的功能:
     水位显示:由两块差值运算仪构成一台机组的首部水位显示, 6位高亮度数码管显示水位及水位差值信息。
     输出方式:输出3×2对报警信号,同时输出3路4 ~ 2 0 m A标准电流。
     水位基点:实现水位海拔的基点计算及显示。
     通讯方式:系统可通过R S 4 8 5与测量屏进行通讯。
     显著优点:经济实用,维护简单。

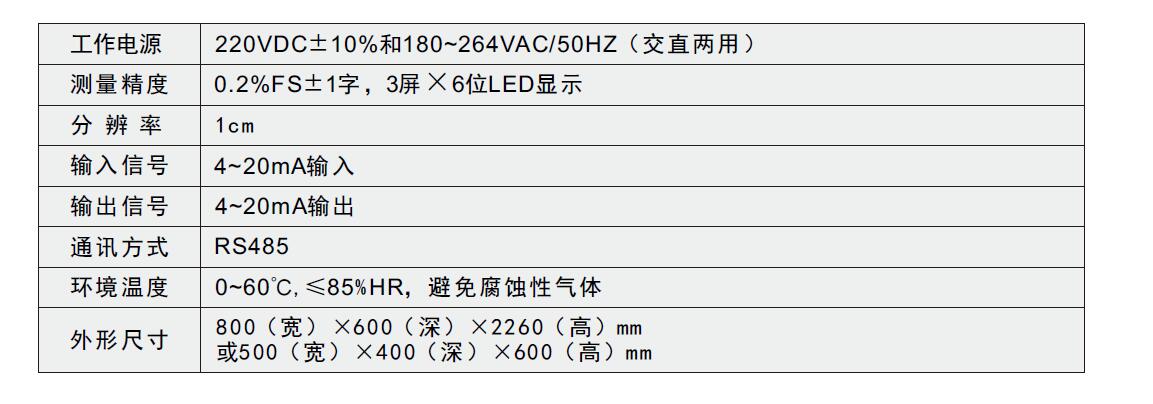

水位显控箱的技术参数:

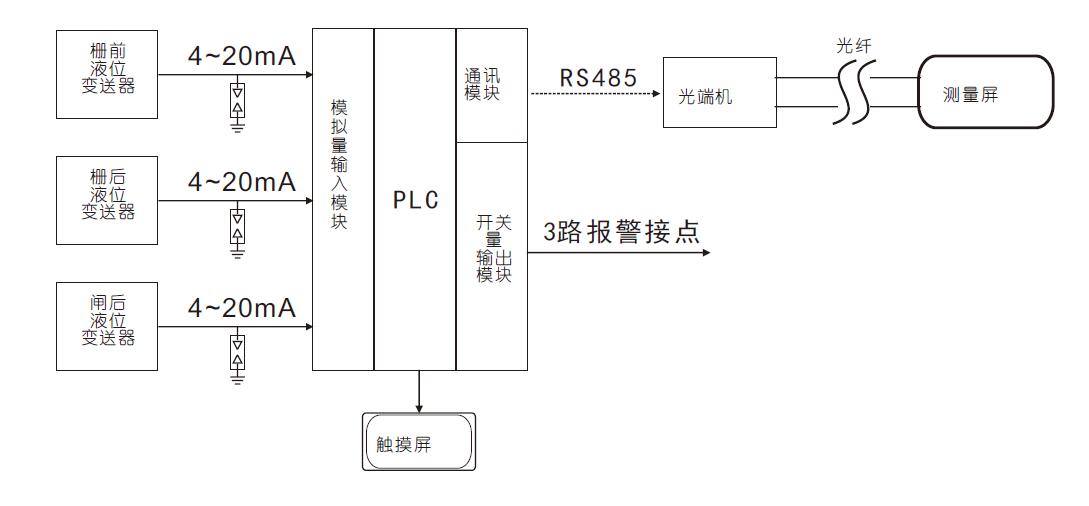

2、水位显控屏的功能:
     水位显示:通过触摸屏直观准确地同屏显示拦污栅前后、事故闸前后、尾水闸前后、调压井等水位及水位差值信号。
     输出方式:系统把采集到的水位信号通过P L C处理,根据实际使用要求可以对栅前水位过低、事故闸前后平压等进行声光报警。
     故障检测:系统发生故障时,可输出相应的报警信号。系统可检测的故障包括P L C自诊断故障、通讯故障等。
     通讯方式:系统可以使用多种方式与通讯测量屏通讯,包括P r o f i B u s - D P、R S 4 8 5等。
     显著优点:稳定性好,抗干扰能力强,功能齐全,触摸屏操作,全中文触摸屏操作界面。

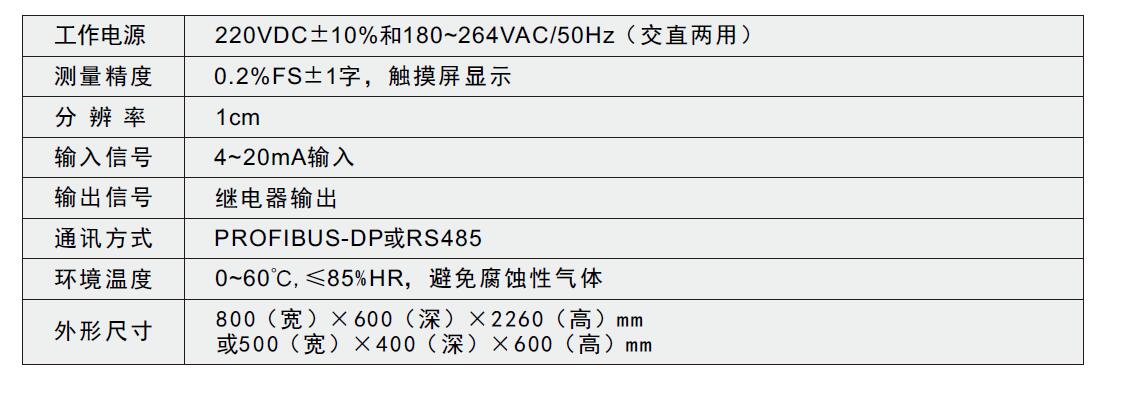

水位显控屏的技术参数:

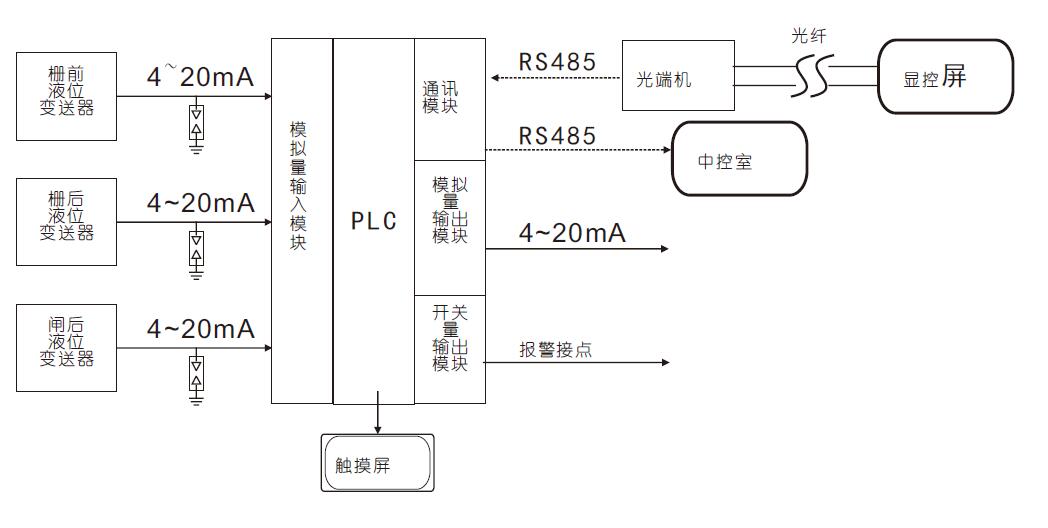

3、水位测量屏的功能:
        水位显示:通过触摸屏直观准确地同屏显示拦污栅前后、事故闸前后、尾水闸前后、调压井等水位及水位差值信号。
        输出方式:系统把采集到的水位信号通过P L C处理,变送输出4 ~ 2 0 m A模拟量。根据实际使用要求可以对栅前水位过低、事故闸前后平压等进行声光报警。
        故障检测:系统发生故障时,可输出相应的报警信号。系统可检测的故障包括P L C自诊断故障、通讯 故障等。
        通讯方式:系统可以使用多种方式与测量屏通讯,包括P r o f i B u s - D P、R S 4 8 5等。
        显著优点:稳定性好,抗干扰能力强,功能齐全,触摸屏操作,全中文操作界面,模拟量、开关量输出,可通过中控室直接控制。

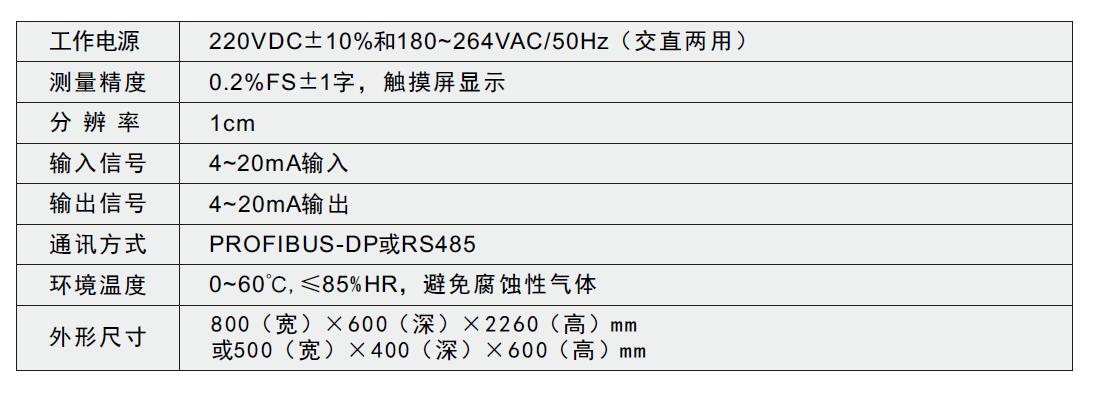

水位测量屏的技术参数:

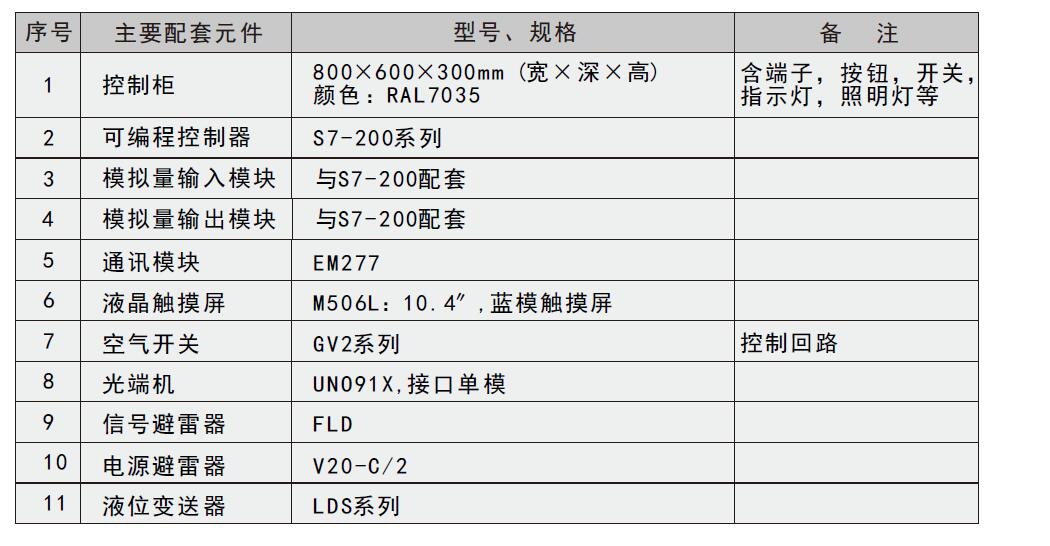

标准配置表:
