SCE系列水轮发电机组在线监测和分析系统
特点:
        强大的远程功能,采用基于I n t e r n e t网络的B / S数据传输结构。
        浏览用户不需安装任何专用软件,直接通过I E进行数据浏览。
        系统在线远程监测,分析,诊断,升级及维护确保高效、稳定性 。
        采用A l l i n o n e的专用现场数据采集站,并采用软件固化技术的嵌入式操作系统,数据准确、实时。
        采用基于事件及时间进行双驱动的数据采集存储方案,机组过程数据的采集,操作简单方便。
        采用人性化的人-机界面,对各种不同图谱方便切换。


工作原理:

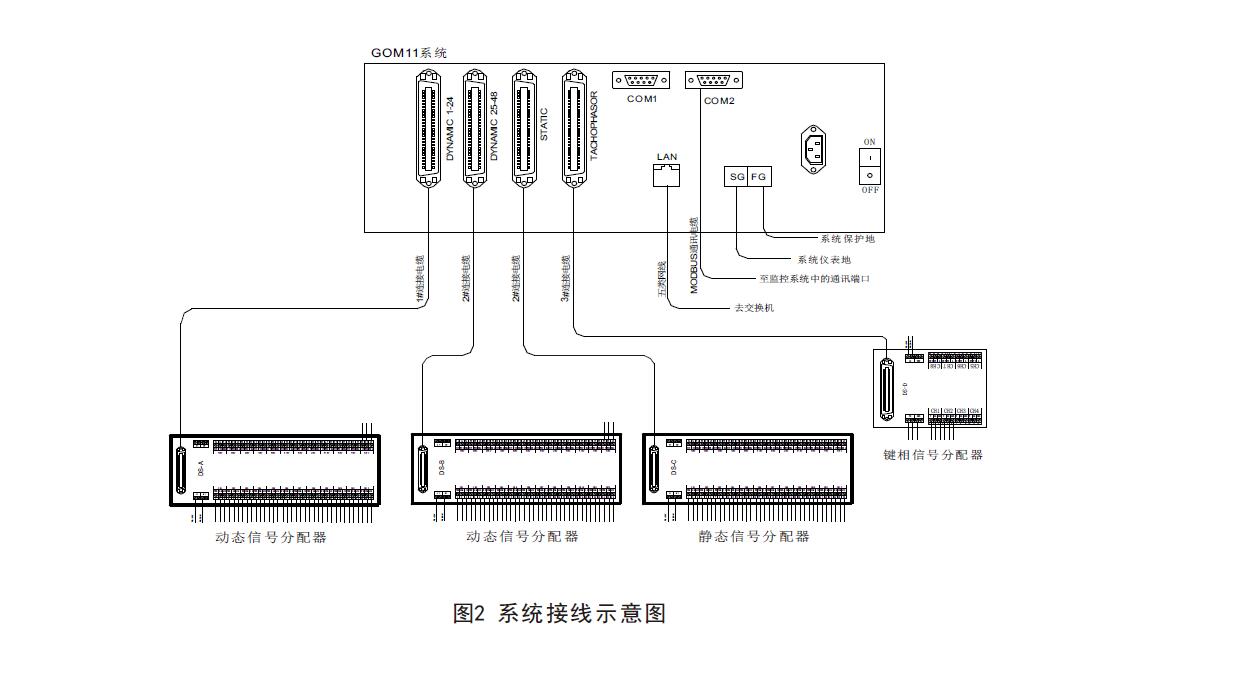

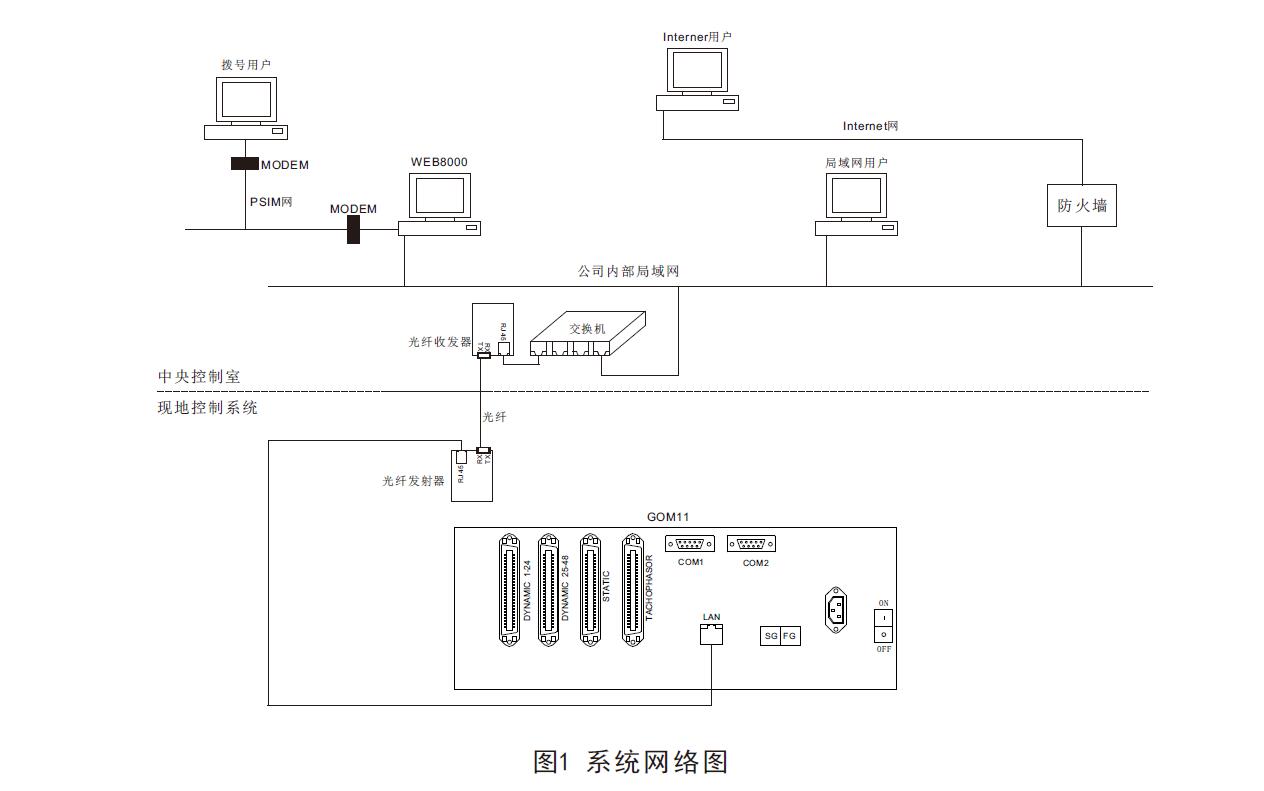

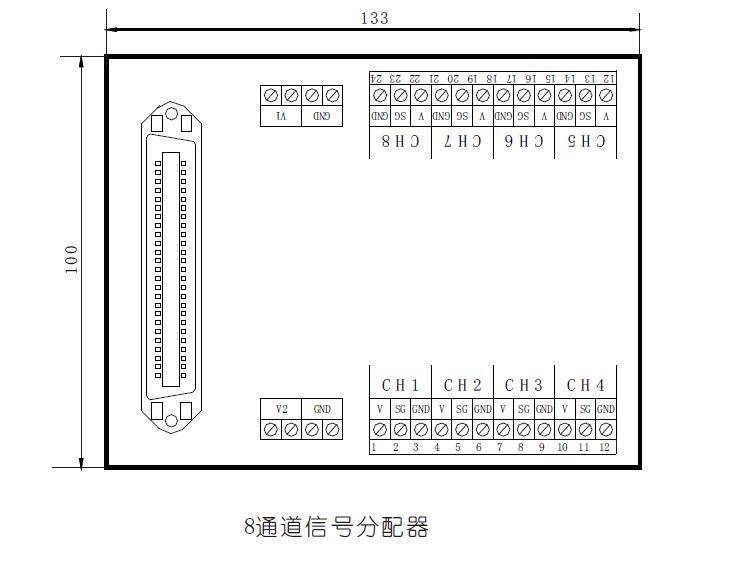

       水轮发电机组在线监测和分析系统集水轮机组在线振摆监测系统与性能试验分析于一体,更贴近于现场实践应用,为水轮发电机组的监测、分析、故障诊断和性能试验提供了有效的数据依据。系统网络见图1。系统配套设备包括:信号分配器、传感器电源等,系统接线见图2。首先振动摆度传感器、键相传感器通过信号分配器进行信号采集,然后信号分配器把信号传送到G O M 1 1系统,系统对信号进行分析、比较、处理。
       水轮发电机组在线监测和分析系统能够在线连续监测水轮发电机组运行过程中的振动、摆度、压力脉动、空气间隙、磁场强度、局部放电、主变监测及各种工况参数,自动存储机组过渡过程和稳态过程等有诊断价值的数据,并提供专业的分析、诊断图谱;可及时识别机组的状态、发现故障的早期征兆,对故障原因、严重程度、发展趋势做出准确判断,从而及早消除故障隐患,避免事故的发生,提高设备的可靠性,降低维修成本,延长发电机组使用寿命。



系统功能:
       自动诊断:系统根据获得的各种有用数据,对机组常见故障进行自动诊断,给出诊断结果和解释。
       警示功能:包括分频矢量的报警、突变报警、渐变报警等。
       远程诊断:系统具有在线专家会诊、网络会议、案例分析、信息发布等功能。
       通讯功能:系统可以与电站计算机监控系统机组L C U通信,同步获得G P S时钟信号,可以实现与现场
       M I S网的无缝融合,并可以与L C U等监控系统进行数据互通,从监控系统或其他监测系统以数据通讯的方式获得,最多可采集2 5 6路机组各部位电气参数信号,为状态监测系统分析提供相关数据。
       数据管理:包括事故追忆功能、用户数据检索功能等

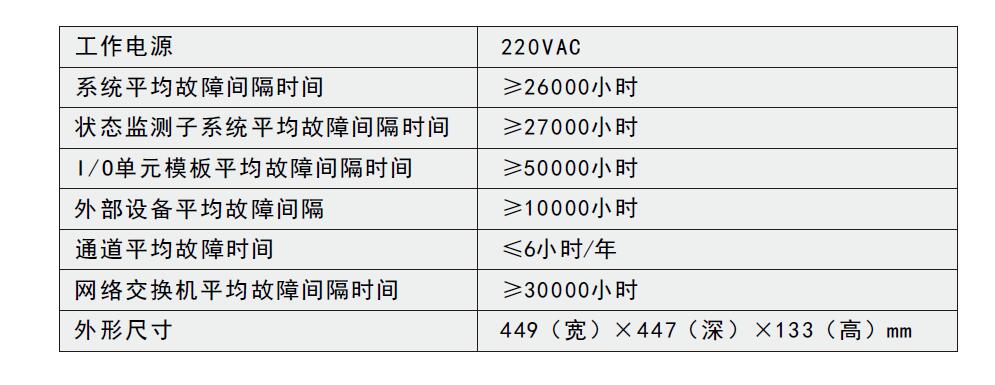

技术参数:

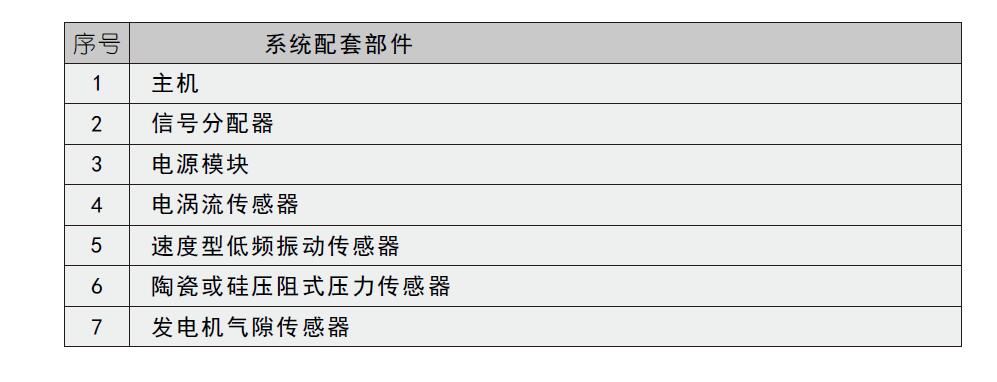

系统配置:

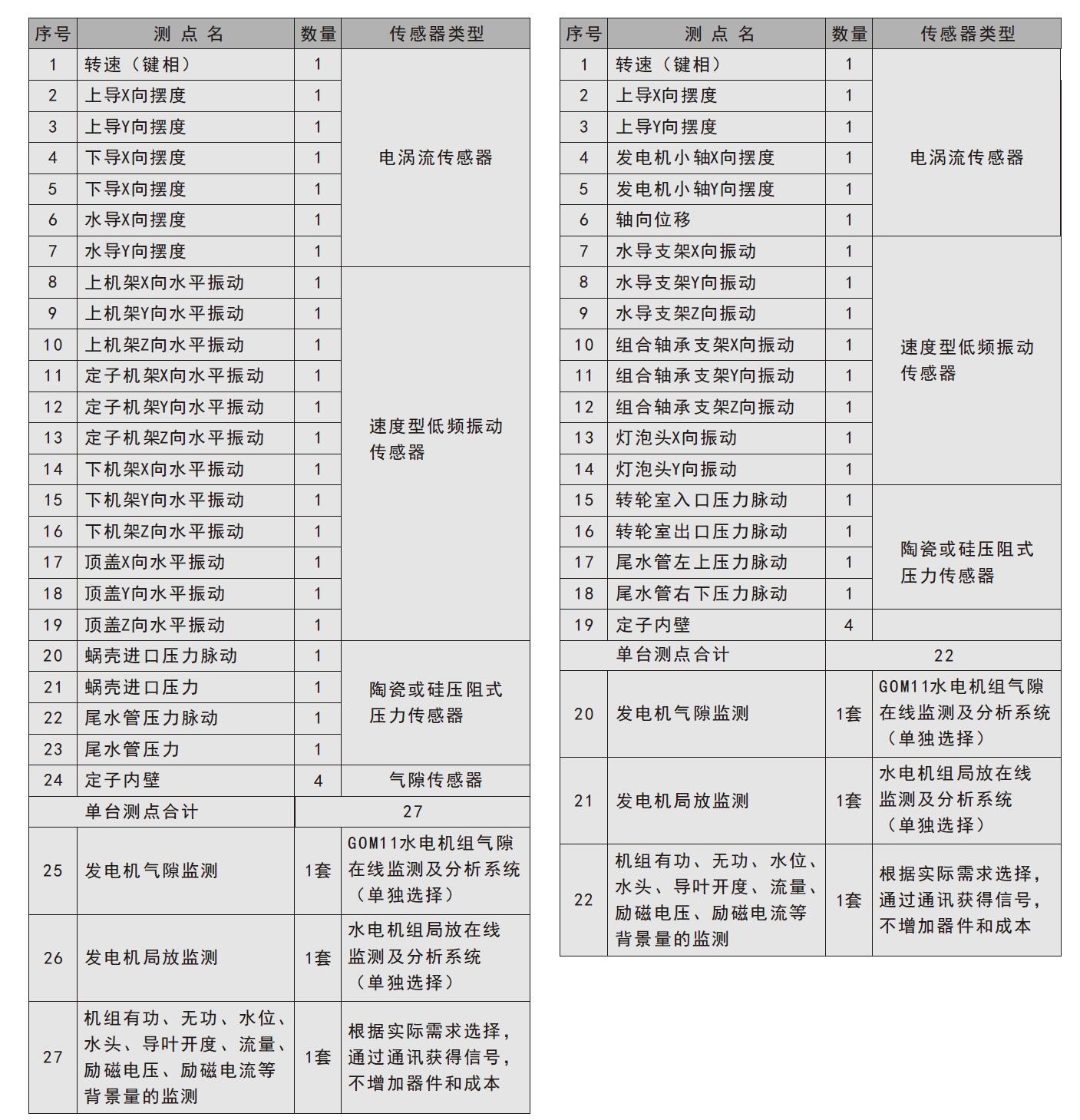

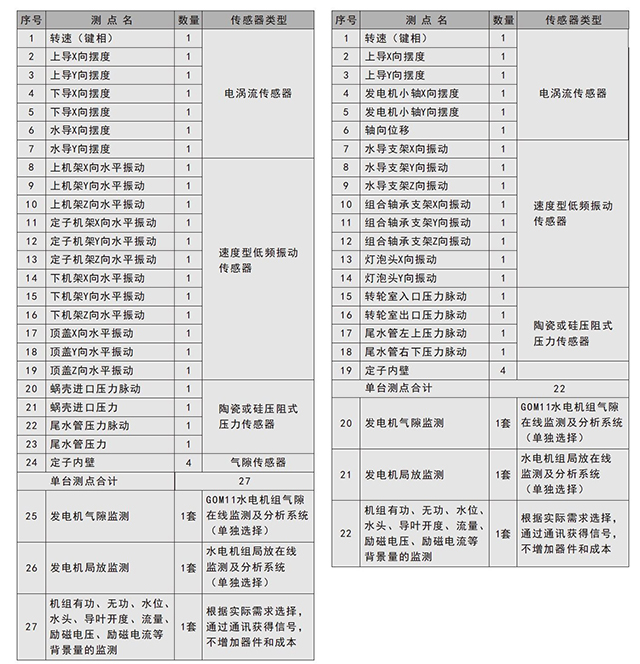

      混流/立式机组建议测点配置                                                  贯流/卧式机组建议测点配置

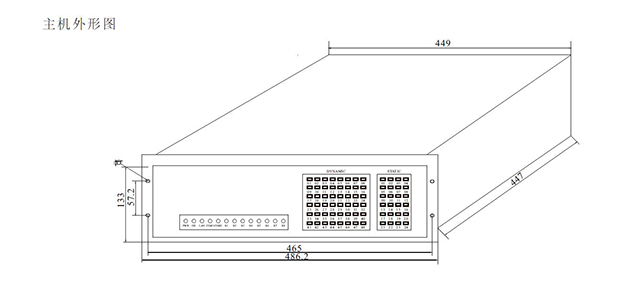

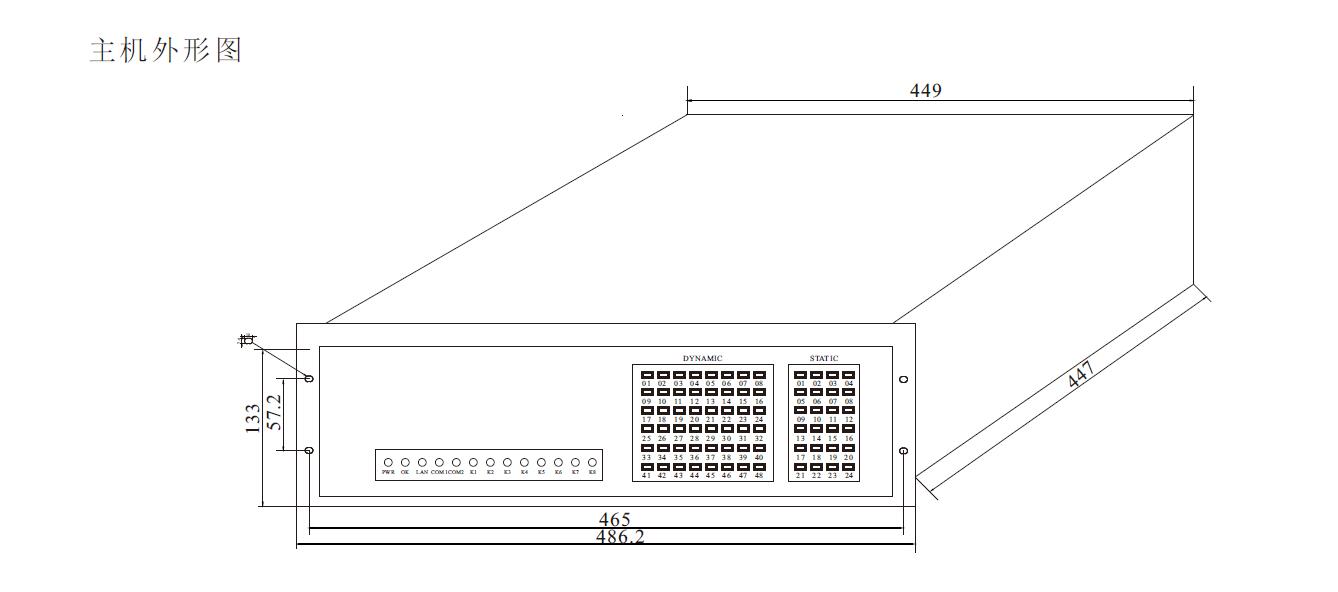

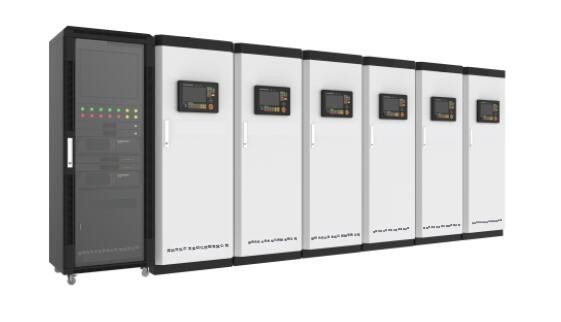

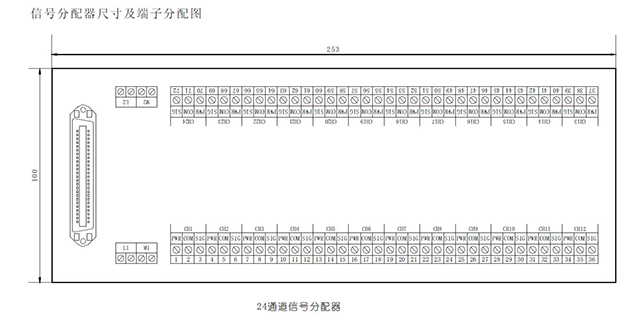

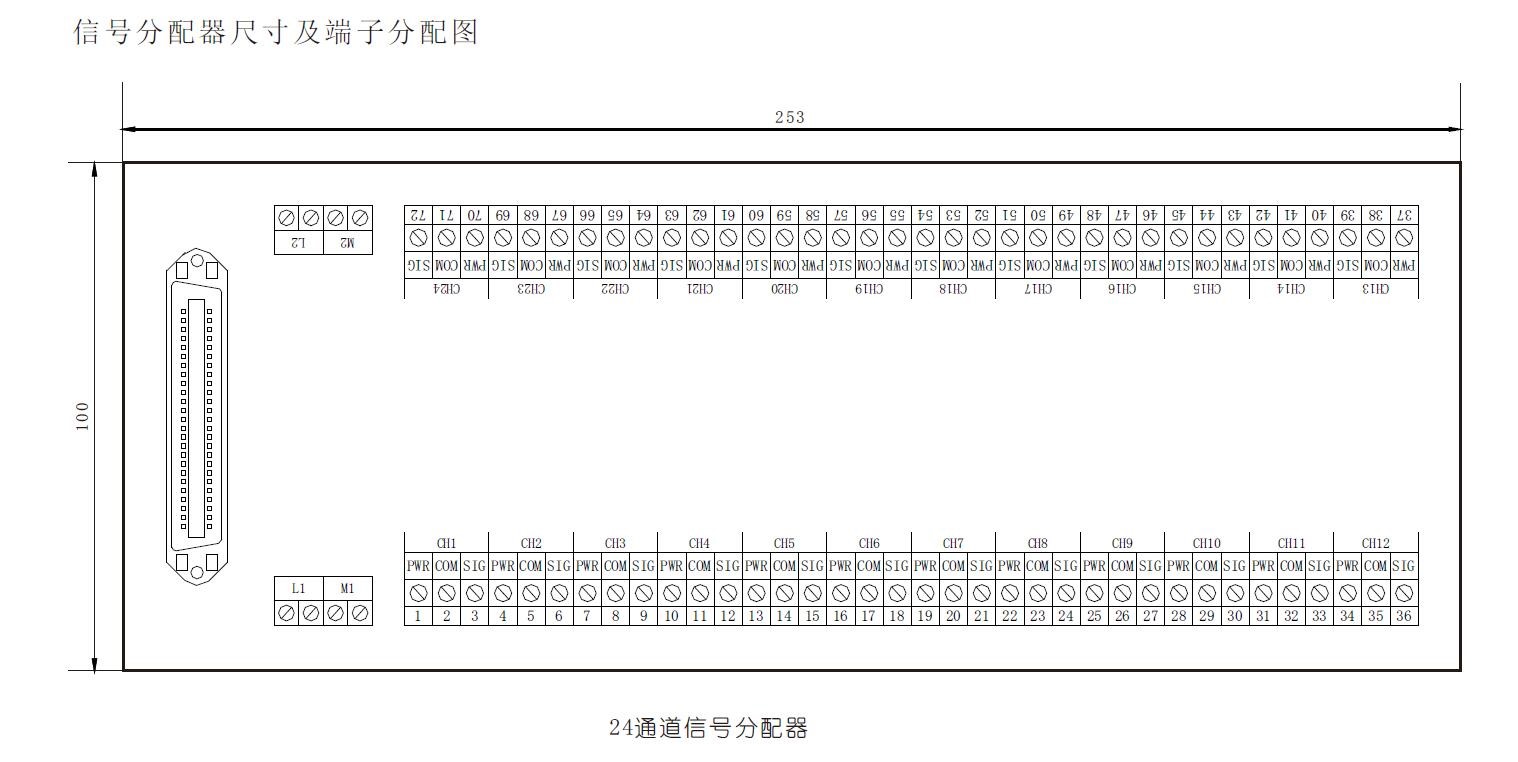

产品结构图:

相关案例
