BLM 磁翻板液位控制器
BLM 磁翻板液位控制器

磁翻板液位计测量介质液位时采用顶装或旁通管侧装方式。磁翻板本体外部加装翻板指示器、磁记忆开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单元随液位变化时,使磁性色块(磁翻柱)翻转;磁记忆开关在对应液位点动作;同时液位传感器在磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换成4~20mA电流信号输出。
以磁性浮子驱动双色磁翻板(柱)指示液位,可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。适用于高压、....

BLM磁翻板液位计特性:
1、适用多种介质的液位测量,安装形式多样。
2、被测介质与指示结构完全隔离,密封性能好、防泄漏、适应高压、高温条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整。
4、连续直观、醒目、测量范围大,观察方向可任意改变。
5、抗震性好,适应液位波动大的环境。
6、结构简单,安装方便,维护成本低 。

工 作 原 理:
        磁翻板液位计测量介质液位时采用顶装或旁通管侧装方式。磁翻板本体外部加装翻板指示器、磁记忆开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单元随液位变化时,使磁性色块(磁翻柱)翻转;磁记忆开关在对应液位点动作;同时液位传感器在磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换成4~20mA电流信号输出。
BLM 磁翻板液位计工作原理



一、磁 翻 板 技 术 参 数:
测量范围:150~6000mm
工作压力:常压;1.6Mpa;4.0Mpa;6.4Mpa;10Mpa
接口方式:法兰或螺纹
本体材质:304不锈钢
翻板材质:铝合金
介质密度:   0.8~1.0g/cm3
介质粘度:   ≤0.4Pa.s
工作温度:-20~85℃;
介质温度:-20~100℃;

二、LM 液 位 变 送 器 技 术 参 数:
测量范围:150~2000mm
分  辨  率:5mm
精  确  度:±1% FS
工作电压:DC12~30V
输出信号:4~20mA,负载阻抗≤500Ω
接线盒材质:铝合金
杆径材质:φ13/ 304不锈钢
环境温度:-20~85℃
防护等级:IP65


三、BM磁记忆开关参数:
接点类型:一对开、闭接点输出
接点容量:    3 0 W / 2 2 0 V A C
绝缘阻抗:  常温下≥1 0 0 MΩ
6 开关寿命:  1 0 次
外壳材质:      铝合金
环境温度:  -2 0~8 5℃;
防护等级:     I P 6 7

磁翻板主要部件组成:

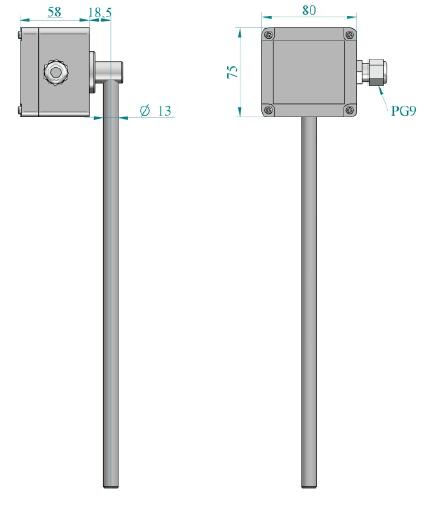

LM液位变送器结构图:


变送器安装方式:

LM液位变送器的安装方式分为:正装和倒装两种


磁浮球参数
       磁浮球根据耐压等级分为:1 . 6 M P a浮球、4 M P a浮球、6 . 4 M P a、9 M P a浮球4种, 1 . 6 M P a浮球采用3 0 4不锈钢材质,4 M P a浮球和6 . 4 M P a、9 M P a浮球浮球采用钛合金材质,耐压高,体积也更小巧。

结 构 图:



选 型 说 明:
