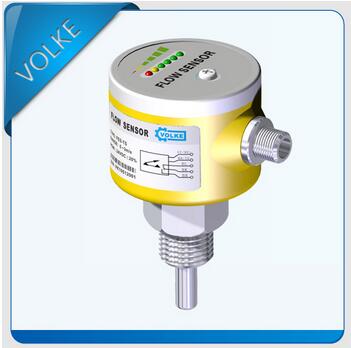

FES经济型电子式流量开关
FES经济型电子式流量开关

对管道中的液体流动情况进行实时监控,提供开关量输出,并采用6个LED实时显示流体流速状态,可实现下列监控功能:介质流动,降低/提高流速;介质存在/不存在;介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。....

FES经济型电子式流量开关特性:
1、经济实惠,适合在设备上大量使用,降低成本。
2、替代挡板式流量开关,动作灵敏,使用寿命长。
3、能有效防止缠绕物。
4、全防水壳体设计。
5、适用管径范围大,任意调节设定点
6、指示灯直接显示流量变化。
       常规型流量开关或示流信号器,多采用挡板或者活塞式,靠液体流动力推动挡板或活塞动作,水阻大,流量损失大,精度差,无法监测小流量。密封部份采用金属波纹管密封,耐压差,容易产生金属疲劳爆裂。

工 作 原 理:
       FES经济型电子式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接受到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。


技 术 参 数:
测量范围:    水:0.03 ~3m / s ;
                   油:0.0 3 ~3m / s ;
                   气:2 ~20 m / s
耐       压:   1.6 M P a
连接方式:   螺纹G 1 / 2 "、G 1 / 4 "、其它
开关时间:   O    N :典型≥4 s(1 ~1 3s);
                   O F F :典型≥4 s(1 ~1 5s)
温度变化反应时间 :≤1 2 s
工作电压:    D C 2 4 V
功       耗:     2 W
输       出:  继电器, N P N / P N P输出
接点容量:  2 A / 2 2 0 VAC,3 A / 30VDC
绝缘阻抗:  100V D C时,100 MΩ
控制接点数: 1对
接点容量:   2A / 220 VAC,3A / 30VDC
绝缘阻抗:   100VD C时,100 MΩ
探头材质: 304不锈钢
壳体材质: PP
工作温度: - 1 0℃- 6 0℃
环境条件: - 2 0 ~8 5℃,≤8 5 % R H
防护等级: I P 6 7


结 构 说 明:























接线图:
















       FES经济型电子式流量开关,可以很方便的设定流量报警结点,旋开防护螺丝,用配备螺丝刀调节设置旋钮可以设定流量报警点。对于输出形式为P N P、N P N和继电器的流量开关,其LED指示的含义如下:
-红灯亮 流速低于设定点(晶体管不导通/继电器不动作)
-黄灯亮 流速等于或高于设定点(晶体管导通/继电器动作)
-黄灯和绿灯亮 流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)
























选 型 说 明:
FES经济型电子式流量开关正面图
FES经济型电子式流量开关表面
FES经济型电子式流量开关连接侧面
FES经济型电子式流量开关探头细节
