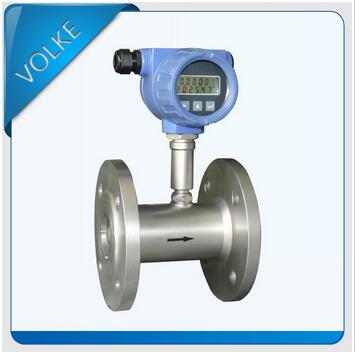

FIG涡轮流量传感器
FIG涡轮流量传感器

结构简单、精确度高、安装维修使用方便等特点,用于石油、化工、冶金、供水、造纸、环保、食品等领域,可测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用,可以进行自动定量控制、上下限报警等用途。涡轮流量计的原理:在管道中心装有涡轮,两端由轴承支撑。当流体通过管道时,冲击涡轮叶片,使涡轮旋转。涡轮旋转角速度与流体流速成正比,液体流动带动涡轮旋转,切割由壳体内永久磁钢产生的磁力线,产生磁通变化。传感....

FIG涡轮流量计工作原理:

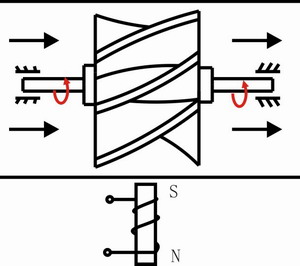

          涡轮流量计的原理示意图所示。在管道中心装有涡轮,两端由轴承支撑。当流体通过管道时,冲击涡轮叶片,使涡轮旋转。涡轮旋转角速度与流体流速成正比,液体流动带动涡轮旋转,切割由壳体内永久磁钢产生的磁力线,产生磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器放大,产生与流速成正比的脉冲信号,通过电路运算得到流量值。
特性:
1、硬质合金轴承,精度高,耐磨性好。
2、结构简单、牢固以及拆装方便。
3、测量范围宽,下限流速低。
4、压力损失小,重复性好。
5、4~20mA或脉冲输出。
           FIG涡轮流量计结构简单、精确度高、安装维修使用方便等特点,用于石油、化工、冶金、供水、造纸、环保、食品等领域,可测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用,可以进行自动定量控制、上下限报警等用途。
主 要 技 术 参 数:
管道直径:DN4至DN200
精       度:±0.5%、±1%
电       源:DC24V

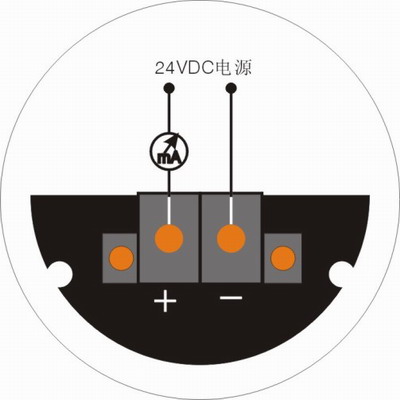

输出信号:4~20mA或脉冲,485通信
显       示:带背光LCD,显示瞬时流量各累计流量
适用温度:0~80℃、-20~120℃(高温型)
介质压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
连接方式: 螺纹连接、法兰连接
叶轮材质: 304或316不锈钢
轴承材质:钨合金
本体材质:304或316不锈钢
表壳材质:铝合金
密封等级:IP65

涡轮流量传感器技术参数

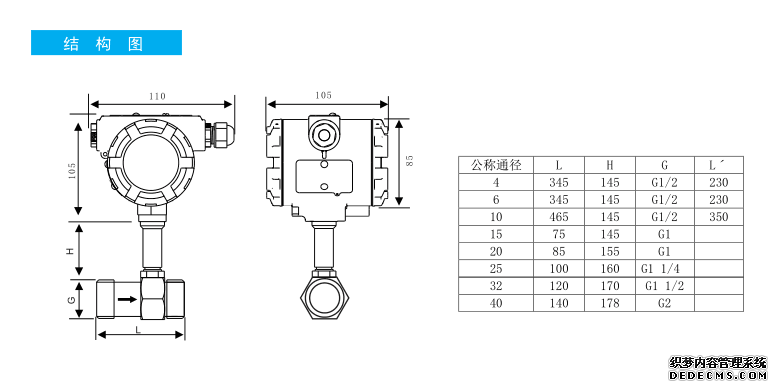

结 构 图:




选 型 说 明:
