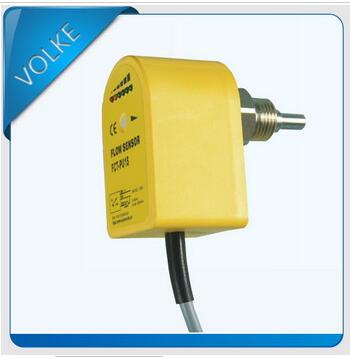

FCT热交换式流量开关
FCT热交换式流量开关

实时监控管道的液体流动情况,提供开关量输出,6个LED实时显示流体状态,可实现下列监控功能:介质降低/提高流速;介质存在/不存在;介质流动/静止。适用于管道内流体流速大小、断流的监测,防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。....

FCT流量开关特性:
1、有效防止缠绕物。

2、全防水壳体设计。
3、适用管径范围大,任意调节设定点。
4、指示灯直接显示流量变化。
技 术 参 数:
测量范围:  水:0 . 0 3 ~3 m / s
                 油:0 . 0 3 ~3 m / s
                 气:2 ~2 0 m / s
耐       压:  4 M P a (特殊6 0 M P a)
连接方式:  螺纹G 1 / 2 "、G 1 / 4 "、其它
开关时间:  O N : 典型≥4 s(1 ~1 3 s)
                 O F F :典型≥4 s(1 ~1 5 s)
温度变化反应时间 : ≤1 2 s
工作电压:  D C 2 4 V,A C / D C 2 2 0 V
功       耗:  2 W ( 2 4 V D C ) , 3 W ( 2 2 0 V A C / D C )
输       出:  继电器, N P N / P N P输出
接点容量:  0 . 4 A / 1 2 5 V A C,2 A / 3 0 V D C
绝缘阻抗:  1 0 0 V D C时,5 0 MΩ
探头材质:  3 0 4不锈钢
壳体材质:   P P
工作温度:  - 1 0℃~6 0℃
环境条件:  - 2 0 ~8 5℃,≤8 5 % R H
防护等级:  I P 6 7

结 构 图:











接 线 图:









     FGS热式流量开关,可以很方便的设定流量报警结点,旋开防护螺纹,用配备螺纹刀调节底下旋钮可以
设定流量报警点。对于输出形式为PNP、NPN和继电器的流量开关,其LED指示的含义如下:
        -红灯亮   流速低于设定点(晶体管不导通/继电器不动作)
        -黄灯亮   流速等于或高于设定点(晶体管导通/继电器动作)
        -黄灯和绿灯亮   流速超出设定点的程度(绿灯1、2、3或4 与黄灯一起亮)


选 型 说 明:
