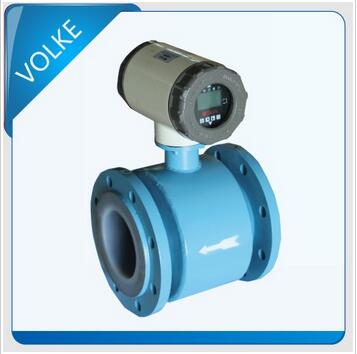

FEC电磁流量传感器

FEC电磁流量传感器

电磁流量传感器产品描述:FEC电磁流量计是根据法拉弟电磁感应定律设计,在测量管轴线和磁场磁力线相互垂直的管壁上安装一对
检测电极,当导电液体沿测量管在交变磁场中,磁力线成垂直方向运动时,导电液体切割磁力线产生感应
电势,此感应电势由测量管上的两个检测电极检出。
PDF电子产品资料下载:







 产品说明:
 特        点

★高精度,全智能菜单操作
★多种电极,适应不同的测量介质
★响应速度快,稳定可靠,抗干扰能力强
★测量管径内无机械部件,维护方便,寿命长
★无压力损失及流量损耗

工 作 原 理

电磁流量计是根据法拉弟电磁感应定律设计,在测量管轴线和磁场磁力线相互垂直的管壁上安装一对
检测电极,当导电液体沿测量管在交变磁场中,磁力线成垂直方向运动时,导电液体切割磁力线产生感应
电势,此感应电势由测量管上的两个检测电极检出。通过下列公式得到流量,再转换成4~20mA输出:
E=KBVD
式中: E-感应电势,K-与磁场分布及轴向有关的系数,
B-磁感应强度,V-导电液体平均流速。


                       原理图

主 要 技 术 参 数

管     径:DN10~800
满量程流速:0.5~10m/s
工作电源:24VDC,220VAC
测量精度:±0.3%、±0.5%(按口径)
输出信号: 4~20mA,脉冲,高/低限双限报警
通信方式:RS485
显     示: 背光LCD
仪表功耗:≤5W
工作压力:DN 10~80mm       PN ≤4Mpa
                     DN 100~150mm     PN ≤1.6Mpa
                     DN 200~800mm     PN ≤1Mpa
介    质: 导电性液体
介质导电率:>5uS/cm
                      水≥20uS/cm
环境温度: -25℃~80℃
介质温度: ≤80℃  (硬、软、氯丁橡胶
                      ≤180℃ (聚四氟乙烯)


电极材料: 316L不锈钢、含钼不锈钢
                   哈氏合金(HB\HC)、
                   钛合金、钽合金、铂合金
法兰连接材料:碳钢或不锈钢
衬里材料:聚四氟乙烯、聚氯丁橡胶、
                    聚氨酯橡胶、耐酸橡胶(硬橡胶)
防爆等级:普通型,隔爆型(dⅡBT4),增安型
防护等级:IP65、IP68

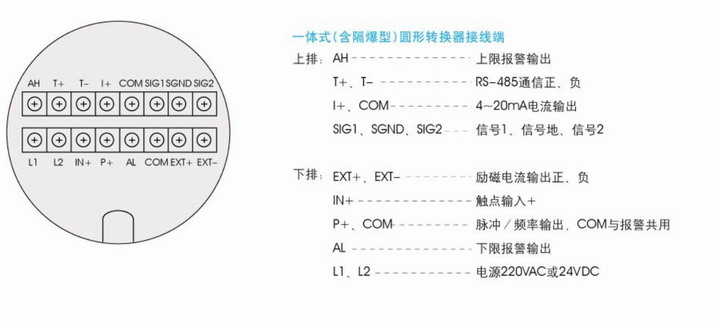

接线图:
电磁流量传感器接线图
结构说明:
电磁流量传感器结构说明
