FIC叶轮流量传感器

FIC叶轮流量传感器

叶轮流量传感器产品描述:FIC叶轮流量计是传感器分为变送器和涡轮,涡轮直接与流体接触,变送器与流体隔离。液体流动带动灵活转动的涡轮旋转,涡轮上有四个均匀分布的叶片,每个叶片均固化一个永久强力磁片。旋转的磁片将使变送器霍尔开关产生一个与流量成正比的频率信号,变送器再将频率信号转变为4~20mA电流信号。不能用于水质太差的环境,因为水内的杂质会缠绕涡轮使其不能自由转动,产生测量误差。
PDF电子产品资料下载:





 产品说明:

更多产品图片请点击下图:


特        点
★宽量程测量
★所有的测量参数均可独立调节
★输出4~20mA或RS485通信输出,两对报警输出接点
★显示即时流量和累积流量
★插入式安装

工作原理      叶轮流量计工作原理

        叶轮流量传感器的传感器分为变送器和涡轮,涡轮直接与流体接触,变送器与流体隔离。液体流动带动灵活转动的涡轮旋转,涡轮上有四个均匀分布的叶片,每个叶片均固化一个永久强力磁片。旋转的磁片将使变送器霍尔开关产生一个与流量成正比的频率信号,变送器再将频率信号转变为4~20mA电流信号。不能用于水质太差的环境,因为水内的杂质会缠绕涡轮使其不能自由转动,产生测量误差。

主 要 技 术 参 数
流速范围:0.1~6m/s
管道直径:DN15至DN600                                                                             叶轮流量计技术参数
   当DN≤50mm时,三通螺纹式或三通法兰式
   当65≤DN≤600时,插入式(可选配不锈钢圆弧接头)

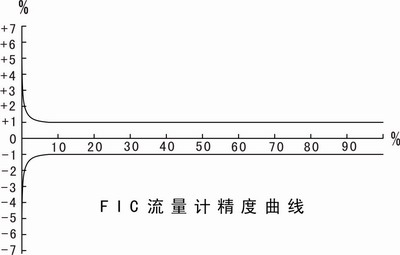

精    度:±1%
重 复 性:±0.5%
电    源:DC24V
输出信号:4~20mA、RS485通信
显    示:带背光LCD
接点输出:两对接点
接点容量:3A/250VAC,3A/30VDC
适用温度:0~80℃
介质压力:1MPa
传感器本体材质:PP
叶轮材质: PP
转     轴:氧化镐
密封等级:IP65




接线图:
叶轮流量传感器接线图

结构说明:

叶轮流量传感器结构说明


 选型说明:
